Технические характеристики передвижных цикличных растворосмесителей принудительного действия тарельчатого типа
-
Параметры
Индекс машины
СР-100
МРБС-100
CO-23B
СБ-133А
Вместимость по загрузке, л
100
100
100
100
Объем готового замеса, л
65
65
65
65
Крупность фракций наполнителя, мм
40
40
40
40
Продолжительность перемешивания, с
40...60
60
40...60
30...40
Мощность электродвигателя, кВт
1,1...1,5
1,1
1,5
4,0
Напряжение, В
220/380
380
380
380
Габаритные размеры, мм
1680х790х980
1700x800x950
1800x760х1020
1120x660x1100
Масса, кг
260*
190*
170*
180
* Масса смесителя с двумя бункерами-тачками.
Таблица 9
Технические характеристики передвижных цикличных растворосмесителей принудительного действия лоткового типа
Параметры |
Индекс машины |
||||||||
СО-46Б |
РН-150 |
РН-200 |
СО-146 |
СО-250 |
СБ-97А |
||||
Вместимость по загрузке, л Объем готового замеса, л Частота вращения лопастного вала (ротора), с-1 Продолжительность перемешивания, с Подвижность приготовляемого раствора, см, не менее Крупность заполнителя, мм, не более Установленная мощность, кВт Напряжение, В Габаритные размеры, мм
Масса, кг |
80
65
1,7
105
5
5
1,5
5
1,5 380
1600х570х1140 200 |
150
130
1,7
105
3
5
1,5
5
1,5 380
1600х650х1180 200 |
200
150
1,7
105
5
5
2,2
5 2,2
380
1800x1100х1550 330 |
150
110
0,59
110
5
6
1,5
6 1,5
380
1550х650х1100 145 |
250
190
0,43
110
5
6
1,1
6 1,1
380
1800х750х1150 160 |
325
250
0,5
110...120
5
6
5,5
6 5,5
380
1845x2225х2130 1230 |
|||
Изготовитель |
ОАО «Лебедянский завод строительно-отделочных машин» (г. Лебедянь, Липецкая обл.) |
АОЗТ «АО Р»г. С.-Петербург |
|
||||||
Таблица 10

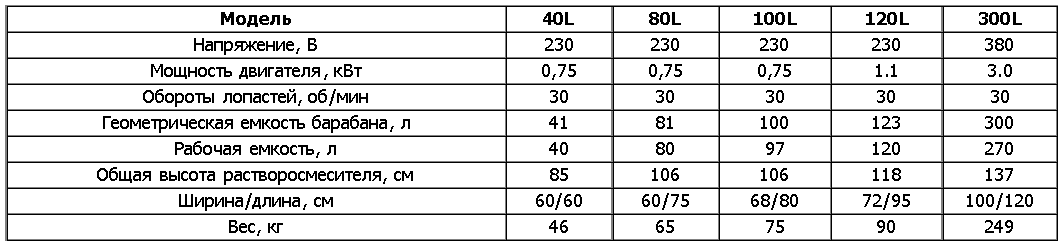

40L, 80L 100L, 120L 300L

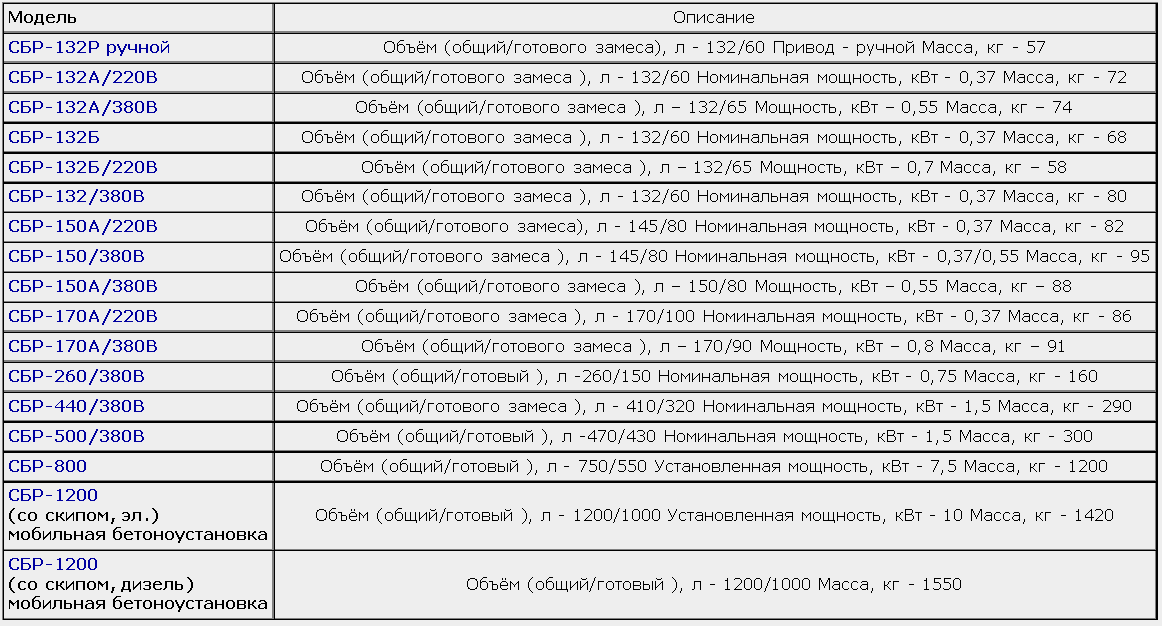

Технические характеристики гравитационных бетоносмесителей
Таблица 11

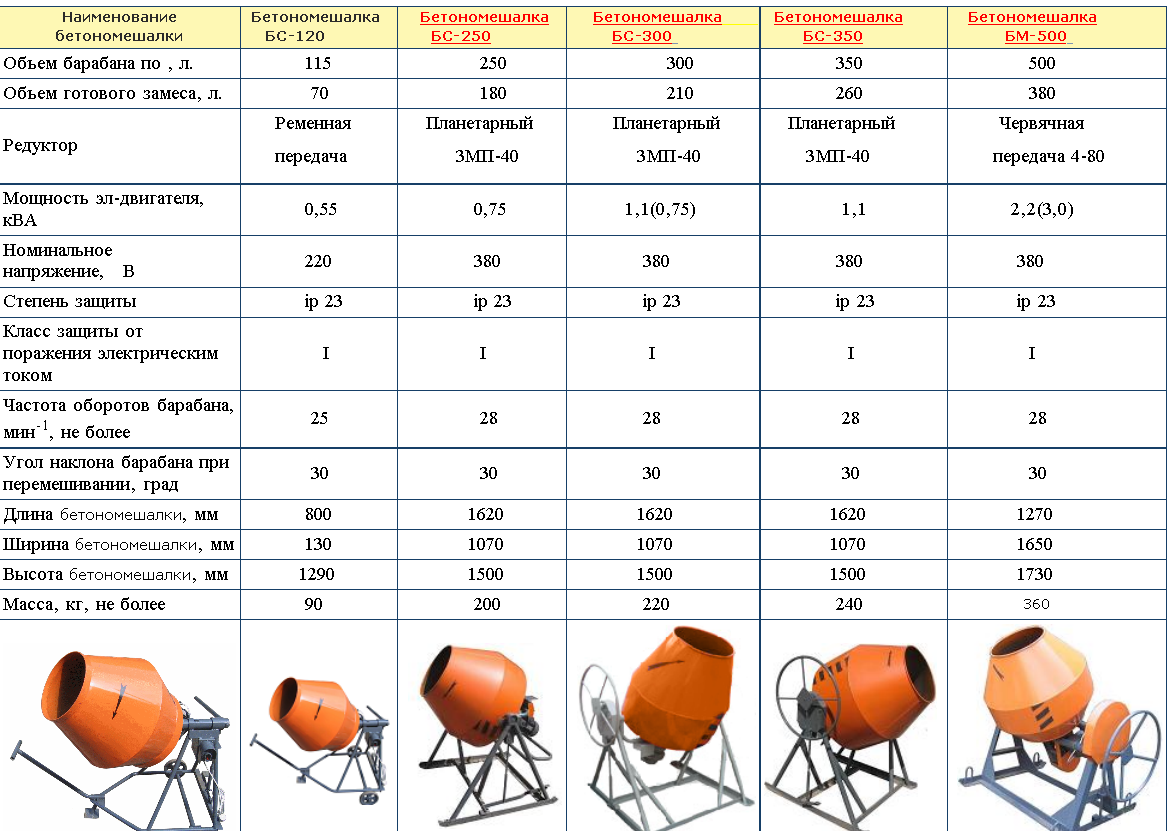

Технические характеристики бетоносмесителей
БС-120,БС-250, БС-350, БМ-500
Таблица 12
Технические характеристики гравитационных бетоносмесителей
Таблица 13

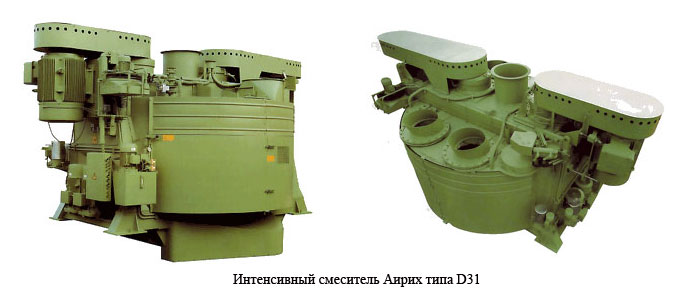

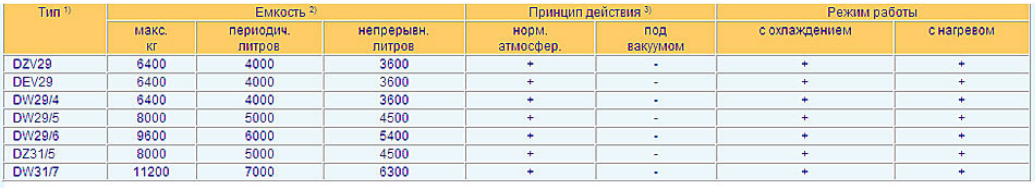

Технические характеристики интенсивных смесителей
фирмы Айрих типа D
Таблица 14

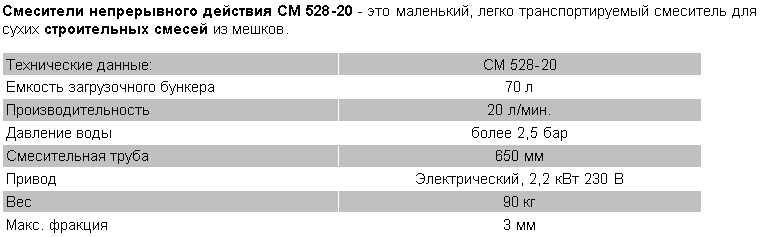

Технические характеристики
cмесителей непрерывного действия СМ 528-20
Таблица 15

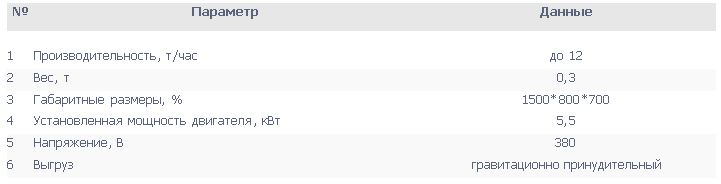

Технические характеристики
смесителя для перемещивания сухих строительных смесей
непрерывного действия ССС
Таблица 16

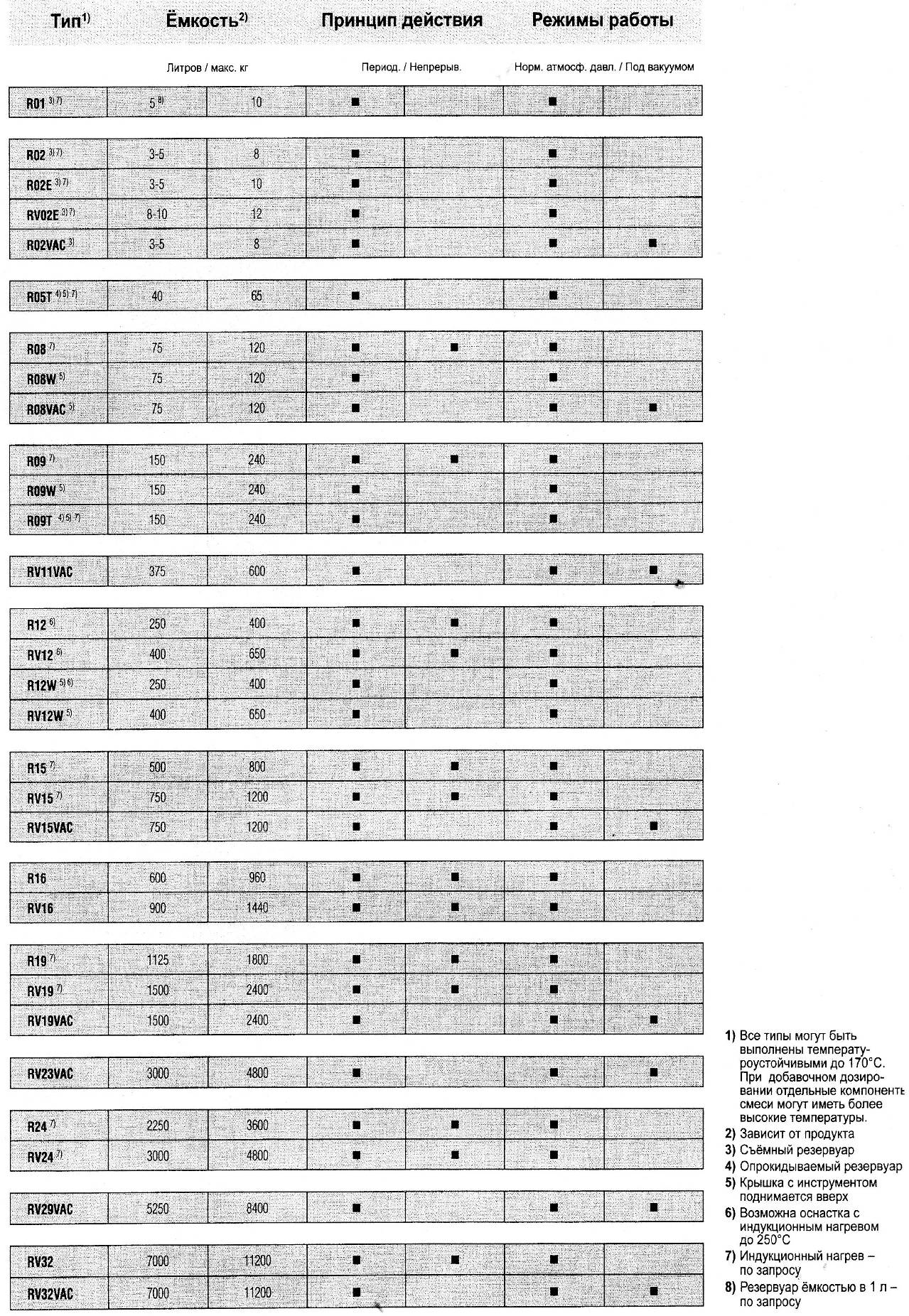

Технические характеристики смесителей

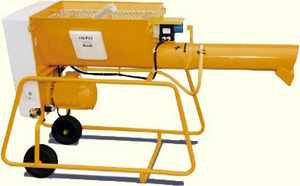

Цикличные смесители принудительного действия лоткового типа выпускают:
- передвижными;
- и стационарными.
Передвижные смесители используются, как индивидуальные установки на объектах с небольшими объемами работ предназначены для приготовления различных растворов с крупностью заполнителей до 5 мм.
Передвижные бетоносмесительные установки.
Малоэтажное строительство в небольших городах, сельской и дачной местности, ведущееся в основном небольшими организациями, определило потребность в небольших бетоносмесительных установках. Такие установки на базе бетоносмесителя принудительного действия с объемом загрузки 250-250 л снабжаются одной или несколькими емкостями для цемента, устройством весового дозирования цемента, устройствами объемного дозирования заполнителей в скип. Причем строителям может поставляться как установка полностью, так и только технологическое оборудование, а опорные металлоконструкции потребители могут изготавливать сами.
Выпускаются бетоносмесительные установки в виде транспортных блоков-модулей полной заводской готовности с вмонтированным оборудованием и технологическими коммуникациями. Это позволяет в сжатые сроки осуществлять строительно-монтажные и пусконаладочные работы. Создаются условия для транспортировки, упрощается демонтаж и, при необходимости, перебазирование установок на другой объект.
Бетоносмесительные установки производительностью от 2 до 60 куб. м в час бетонной и растворной смесей оборудованы бетоносмесителями от 250 до 1500 л. Укомплектованы цементными складами. По типу подачи заполнителей подразделяются на два вида: со скиповой подачей и с конвейерной. Выдача бетонной смеси производится в автосамосвалы или автобетоносмесители. Дозирующие устройства весовые, рычажные и тензометрические. Управление может осуществляться в автоматическом или ручном дистанционном режимах.
Бетоносмесительные установки выпускаются в "летнем" или "всесезонном" исполнении. Установки "всесезонного" исполнения предназначены для круглогодичной эксплуатации, утеплены и снабжены устройствами для подогрева заполнителей и воды. По желанию заказчика могут комплектоваться парогенератором. Время монтажа и пусконаладочных работ для разных установок колеблется от 15 до 45 дней.
Комплексы "летнего" исполнения не имеют утепленной обшивки и устройств подогрева заполнителей и могут эксплуатироваться при температуре воздуха не ниже +2 градусов. Среди "летних" установок есть сверхмобильные, которые транспортируются на двух автомашинах (вместе с цементным складом), или снабженные ходовой частью для транспортировки автомобилем-тягачом. Монтаж такой установки осуществляется за 3-4 дня.
Мобильные бетоносмесительные установки.
Строительные компании, приобретая так называемые приобъектные мини-заводы, которые размещаются в непосредственной близости от строительной площадки, получают возможность мобильно, без всяких задержек производить для своих нужд в любое время товарный бетон, выходить на двух-трехсменную работу и не зависеть от стороннего поставщика бетона. Такие заводы занимают два трейлера и могут быть развернуты в короткий срок, примерно за две недели.
Мобильная бетоносмесительная установка, размещенная приобъектно, имеет ряд преимуществ, главное из которых – это мобильность. Вне зависимости от места ее расположения можно по окончании строительства демонтировать установку и перевезти ее с одной площадки на другой объект. Решается и проблема затрат времени на поставку и регулировку нужного объема бетона.
Наиболее современным и мобильным представителем этого вида машин является показанный на рис. автобетоносмеситель. Он готовит бетонную смесь в пути следования к объекту, непосредственно на объекте и, будучи уже загруженным качественной смесью, активирует (перемешивает) ее в пути следования. Оптимальная температура для работы этих машин - от -30° до +40°.
Рис.49. Автобетоносмеситель.
Автобетоносмесители. Для транспортирования товарных бетонных и растворных смесей на расстояния более 1 км от смесительных установок и заводов на строительные объекты применяют специализированные автотранспортные средства на базе шасси грузовых автомобилей - авторастворовозы, автобетоносмесители и автобетоновозы, оснащенные технологическим оборудованием для предотвращения потерь и сохранения качества смесей в пути следования. На качество смесей, перевозимых специализированным автотранспортом, влияют продолжительность перевозки, температура смеси и окружающей среды, состояние дорожного покрытия.
В некоторых случаях жесткие смеси перевозят в специально оборудованных автосамосвалах. На крупных стройках смеси перевозят в бункерах, бадьях, контейнерах, установленных в кузовах автомобилей или на железнодорожных платформах.

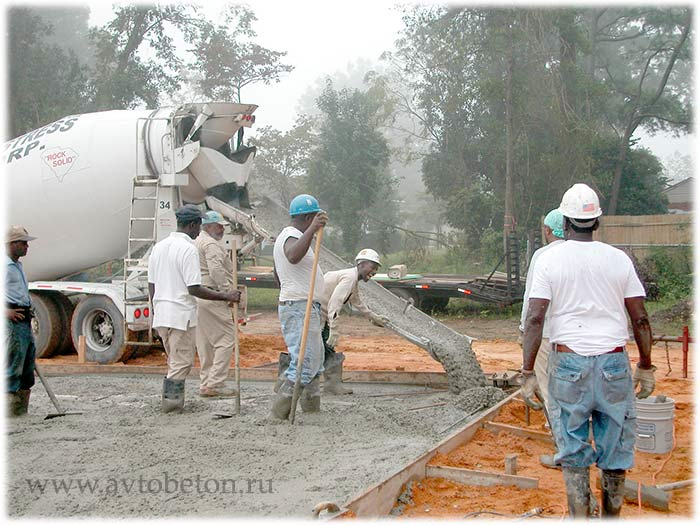

Рис.50. Выгрузка бетона из АБС.
Автобетоносмеситель (АБС, бетономешалка, миксер) – спе-
циальная машина, оборудованная вращающейся
ёмкостью, которая представляет собой грави-
тационный реверсивный бетоносмеситель с гру-
шевидным смесительным барабаном, установлен-
ным на шасси грузовых автомобилей, специальных
шасси автомобильного типа или на полуприцепах,
агрегатируемых с трехосными тягачами.
АБС применяются для:
▪ транспортирования готовых качественных бетонных смесей (рас-
творов) на строительные объекты с побуждением их при перевозке;
▪ приготовления бетонной смеси в пути следования от питающих
отдозированными сухими компонентами специализированных уста-
новок к месту укладки;
▪ для приготовления бетонной смеси непосредственно на строитель-
ном объекте, а также выдачи на рабочие места.
