Технические характеристики
Модель |
69364В (АБС-9DA) |
Полезный объем смесительного барабана, м3 |
9,0 |
Геометрический объем смесительного барабана, м3 |
13,65 |
Частота вращения смесительного барабана, об/мин |
0–12 |
Продолжительность перемешивания, мин |
15–20 |
Высота загрузки, мм |
3745 |
Вместимость бака для воды, л |
600/850 |
Тип привода смесительного барабана |
гидравлический от автономного двигателя Д-145 |
Потребляемая мощность привода смесительного барабана, кВт |
50 |
Темп выгрузки бетонной смеси, м3/мин |
1 |
Масса, кг |
|
— технологического оборудования |
4830 |
— снаряженная |
14030 |
— перевозимой бетонной смеси |
17980 |
— полная, не более |
33100 |
Распределение полной массы, кг, не более |
|
— на переднюю ось |
7400 |
— на заднюю тележку |
25700 |
Габаритные размеры, мм |
|
(длина x ширина x высота) |
8600×2500×3745 |
Максимальная скорость движения при полной загрузке (незагруженный), км/ч |
50(75) |
Базовое шасси |
|
Модель |
KамAЗ-6520 |
Двигатель |
|
Mодель |
740.51 (Евро-2) |
Тип |
дизельный с турбонаддувом и ОНВ |
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
320 (235) |

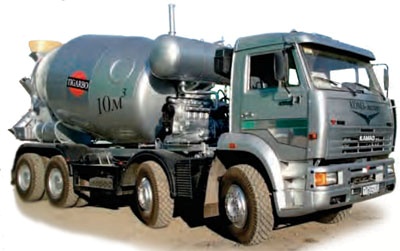

Рис.69. АБС 69365В (АБС-10DA) (шасси КамАЗ-65201 8х4).
Автобетоносмеситель 69365В (АБС-10DA) (шасси КАМАЗ-65201 8х4) предназначен для транспортирования отдозированных сухих компонентов бетонной смеси, приготовления ее в пути следования или по прибытии на строительный объект, а также для доставки готовой бетонной смеси и выдачи ее потребителю.
Таблица 32
Технические характеристики
Модель |
69365В (АБС-10DA) |
Объем смесительного барабана, м3 |
|
—полезный/ —геометрический |
10/16,4 |
Масса перевозимой бетонной смеси, кг |
23700 |
Частота вращения смесит. барабана, об/мин |
0–12 |
Высота загрузки, мм |
3665 |
Вместимость бака для воды, л |
850 |
Тип привода смесительного барабана |
автономный дизельный двигатель HATZ и гидростатическая передача |
Система подачи воды |
вытеснительная с отбором |
сжатого воздуха от шасси Подогрев воды в баке |
выхлопными газами |
автономного двигателя Система управления |
тросовая, дистанционная |
Темп выгрузки при подвижности бетонной смеси 3–4 см, м3/мин |
1 |
Масса, кг |
|
— технологического оборудования |
5350 |
— снаряженная/—полная |
16200/41000 |
Распределение полной массы, кг, не более |
|
— на первую и вторую ось |
15000 |
— на заднюю тележку |
26000 |
Габаритные размеры, мм |
|
(длина × ширина × высота) |
9400×2500×3790 |
Максимальная скорость движения при полной загрузке, км/ч |
50 |
Базовое шасси |
|
Модель |
KамAЗ-65201 |
Двигатель |
|
Mодель |
740.50 (Евро-2) |
Тип |
дизельный с турбонаддувом и ОНВ |
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
360 (265) |

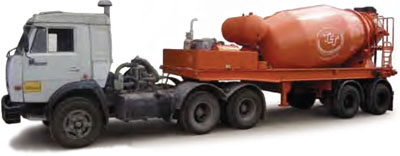

Рис.70. АБС 993710 (СБ-211) (тягач КамАЗ-54115 6×4)
Автобетоносмеситель 993710 (СБ-211) (тягач КамАЗ-54115 6×4) представляет модифицированный вид автобетоносмесителей, который предназначен для транспортирования и перемешивания в пути следования и на стоянке бетонной смеси в различных видах строительного производства в условиях умеренного и тропического климата. Бетоносмеситель смонтирован на полуприцепе и эксплуатируется в составе автомобиля-тягача КамАЗ-54115.
Таблица 33
