Технические характеристики

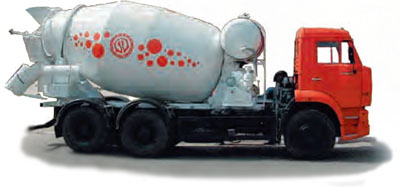

Рис.66. АБС БЦМ-95 (шасси КамАЗ-6520 6×4).
Автобетоносмеситель БЦМ-95 (шасси КАМАЗ-6520 6×4) предназначен для доставки готовой бетонной смеси потребителям с сохранением свойств смеси в пути следования и для выгрузки смеси в место укладки или бетонотранспортные средства (автобетононасосы, стационарные бетононасосы и т.д.), а также для приготовления бетонной смеси в пути следования или по прибытии на строительный объект.
Таблица 29
Технические характеристики
Модель |
БЦМ-95 |
Объем смесительного барабана, м3 |
|
— полезный |
8 |
— геометрический |
13,8 |
Приготовление бетонной смеси, мин |
15–20 |
Максимальная высота загрузки, мм |
2095 |
Скорость выгрузки, при подвижности бетонной смеси 3–4 см, м3/мин |
1 |
Вместимость бака для воды, л |
800 |
Термоизоляция бака для воды |
стекловолокном |
Угол наклона разгрузочного люка, град |
3–40 |
Привод смесительного барабана |
объемный гидромеханический с отбором мощности от автономного дизельного двигателя Д-114-09 |
Мощность двигателя Д-114-09, кВт (л. с.) |
44 (60) |
Частота вращения смесит. барабана, об/мин |
6,5–14 |
Масса технологического оборудования, кг |
5150 |
Масса автобетоносмесителя, кг |
|
— снаряженная |
14350 |
— полная |
27500 (33100)* |
Распределение полной массы, кг |
|
на переднюю ось/ на заднюю тележку |
7400/25700 |
Габаритные размеры, мм |
|
(длина x ширина x высота) |
9460×2500×3715 |
Максимальная скорость движения при полной загрузке/незагруженного, км/ч |
50/75 |
Базовое шасси |
|
Модель |
KамAЗ-6520 |
Двигатель |
|
Mодель |
740.51 (Евро-2) |
Тип |
дизельный с турбонаддувом и ОНВ |
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
320 (235) |

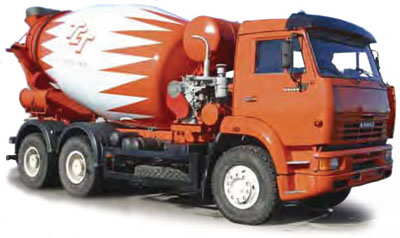

Рис.67. АБС 581491 (шасси КамАЗ-6520 6×4).
Автобетоносмеситель 581491 (шасси КАМАЗ-6520 6×4) предназначен для доставки готовой бетонной смеси потребителям с сохранением свойств смеси в пути следования и для выгрузки смеси в место укладки или бетонотранспортные средства (автобетононасосы, стационарные бетононасосы и т.д.), а также для приготовления бетонной смеси в пути следования или по прибытии на строительный объект.
Таблица 30
Технические характеристики
Модель |
581491 |
|
Полезный объем смесительного барабана, м3 |
||
— при объемной массе смеси р=2,2 т/м3 |
9 |
|
Грузоподъемность по бетонной смеси, кг |
17400 |
|
Геометрический объем смесит. барабана, м3 |
14 |
|
Частота вращения смесит. барабана, об/мин |
0–12 |
|
Приготовление бетонной смеси, мин |
20 |
|
Высота, мм |
||
— загрузки /— выгрузки |
3800/500–2200 |
|
Вместимость бака для воды, л |
500 |
|
Привод смесительного барабана |
гидромеханический от автономного двигателя Д-145Т (или «НАТZ») |
|
Мощность привода смесительного барабана, кВт |
55 |
|
Скорость выгрузки, при подвижности бетонной смеси 5–6 см, м3/мин |
1 |
|
Масса технологического оборудования, кг |
4800 |
|
Масса автобетоносмесителя, кг |
||
— снаряженная |
14000 |
|
— полная |
27500 (33100)* |
|
Распределение полной массы, кг, не более: |
||
— на переднюю ось |
7400 |
|
— на заднюю тележку |
20000 (25700)* |
|
Габаритные размеры, мм |
||
(длина x ширина x высота) |
8600x2500x3800 |
|
Максимальная скорость движения при полной нагрузке, км/ч |
60 |
|
Базовое шасси |
||
Модель |
KамAЗ-6520 |
|
Двигатель |
||
Mодель |
740.51 (Евро-2) |
|
Тип |
дизельный с турбонаддувом и ОНВ |
|
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
320 (235) |
|
Рис.68. АБС 69364В (АБС-9DA) (шасси КамАЗ-6520 6×4).
Автобетоносмеситель 69364В (АБС-9DA) (шасси КамАЗ-6520 6х4) предназначен для транспортирования отдозированных сухих компонентов бетонной смеси, перемешивания ее в пути следования и доставки готовой бетонной смеси на строительный объект.
Таблица 31
