Технические характеристики
|
Модель |
581450 (СБ-239) |
||
|
Полезный объем смесительного барабана, м3 |
|||
|
— при объемном весе смеси р=2,2 т/м3 |
8,0 |
||
|
Геометрический объем смесительного барабана, м3 |
14 |
||
|
Частота вращения смесительного барабана, об/мин |
0–12 |
||
|
Вместимость бака для воды, л |
450 |
||
|
Тип привода смесительного барабана |
гидромеханический с отбором мощности от автономного двигателя Д-145Т (или HATZ) |
||
|
Удельный расход топлива двигателя, г/кВт |
235 |
||
|
Эксплуатационная мощность двигателя, кВт |
55,1 |
||
|
Высота загрузки смесительного барабана, мм |
3550 |
||
|
Высота выгрузки, мм |
500–2200 |
||
|
Скорость выгрузки, м3/мин |
1 |
||
|
Масса технологического оборудования, кг |
4600 |
||
|
Масса автобетоносмесителя, кг, не более |
|||
|
— снаряженная/— полная |
12850/30650 |
||
|
Распределение полной массы, кг |
|||
|
— на первую и вторую ось |
12150 |
||
|
— на заднюю тележку |
18500 |
||
|
Габаритные размеры, мм |
|||
|
(длина × ширина × высота) |
9500x2500x3700 |
||
|
Максимальная скорость, км/ч |
80 |
||
|
Базовое шасси |
|||
|
Модель |
KамAЗ-6540 |
||
Двигатель |
|
|
||
Модель |
740.30 (Евро-2) |
740.31 (Евро-2) |
||
Тип дизельный с турбонаддувом |
|
|
||
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
260 (191) |
240 (176) |
||

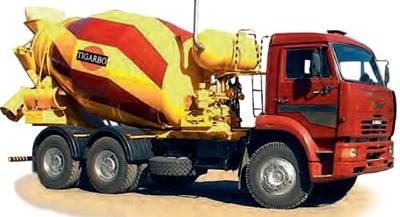

Рис.65. АБС 693641-10 (АБС-8DA) шасси КамАЗ-6520 6×4.
Автобетоносмеситель 693641–10 (АБС-8DA) (шасси КамАЗ-6520 6х4) предназначен для транспортирования отдозированных сухих компонентов бетонной смеси, перемешивания ее в пути следования и доставки готовой бетонной смеси на строительный объект.
Таблица 27
Технические характеристики
Модель |
693641-10 (АБС-8DA) |
Полезный объем смесительного барабана, м3 |
8,0 |
Геометрический объем смесительного барабана, м3 |
13,65 |
Масса перевозимой бетонной смеси, кг |
18100 |
Частота вращения смесительного барабана, об/мин |
0–12 |
Продолжительность перемешивания, мин |
15–20 |
Высота загрузки, мм |
3690 |
Вместимость бака для воды, л |
600/850 |
Тип привода смесительного барабана |
гидравлический от автономного двигателя Д-145 |
Потребляемая мощность привода смесительного барабана, кВт |
50 |
Темп выгрузки бетонной смеси, м3/мин |
1 |
Масса, кг |
|
— технологического оборудования |
4600 |
— снаряженная |
13800 |
— перевозимой бетонной смеси |
18100 |
— полная, не более |
33100 |
Распределение полной массы, кг, не более |
|
— на переднюю ось |
7400 |
— на заднюю тележку |
25700 |
Габаритные размеры, мм |
|
(длина x ширина x высота) |
8545x2500x3795 |
Максимальная скорость движения при полной загрузке (незагруженный), км/ч |
50(75) |
Базовое шасси |
|
Модель |
KAMAЗ-6520 |
Двигатель |
|
Mодель |
740.51 (Евро-2) |
Тип |
дизельный с турбонаддувом и ОНВ |
Максимальная мощность, л. с. (кВт), при 2200 об/мин |
320 (235) |
Таблица 28
