Лабораторная работа № 5 Первичный преобразователь – болометр.
1. Цель работы: приобретение навыков работы с контрольно-измерительными приборами.
2. Описание лабораторной установки: принцип работы прибора заключается в поглощении приемным элементом мощности (энергии) лазерного излучения и преобразовании их в эквивалентное значение термо-ЭДС, значение которой измеряется измерителем ЦР6802.
ПИП в зависимости от положения переключателя рода работы обеспечивает нормированное преобразование в термо-ЭДС как средней мощности (в положении переключателя «Р»), так и энергии (в положении переключателя «Е») лазерного излучения. Потенциометры, оси которых выведены на корпус ПИП под шлиц, используются при настройке прибора и установления нормированных коэффициентов преобразования ПИП при измерении средней мощности (регулировкой оси потенциометра «Р») или при измерении энергии (регулировкой оси потенциометра «Е») лазерного излучения.
Выходкой сигнал ПИП поступает на вход измерителя ЦР6802, в котором с помощью АЦП производится аналого-цифровое преобразование сигнала. При измерении средней мощности цифровой код с выхода АЦП поступает на цифровое табло; при измерении энергии максимальное значение импульсного сигнала с выхода ПИП преобразуется в АЦП, запоминаясь с помощью запоминающего устройства ЗУ, а затем подается в коде на цифровой табло.
Блок калибровки БК, расположенный в измерителе ЦР6802, обеспечивает подачу стабильной электрической силы тока, порядка 10 мА, в нагреватель ПИП. Калибровка прибора проводится в течение 3 мин., после чего сигнал калибровки от БК автоматически выключается.
Измеритель цр6802

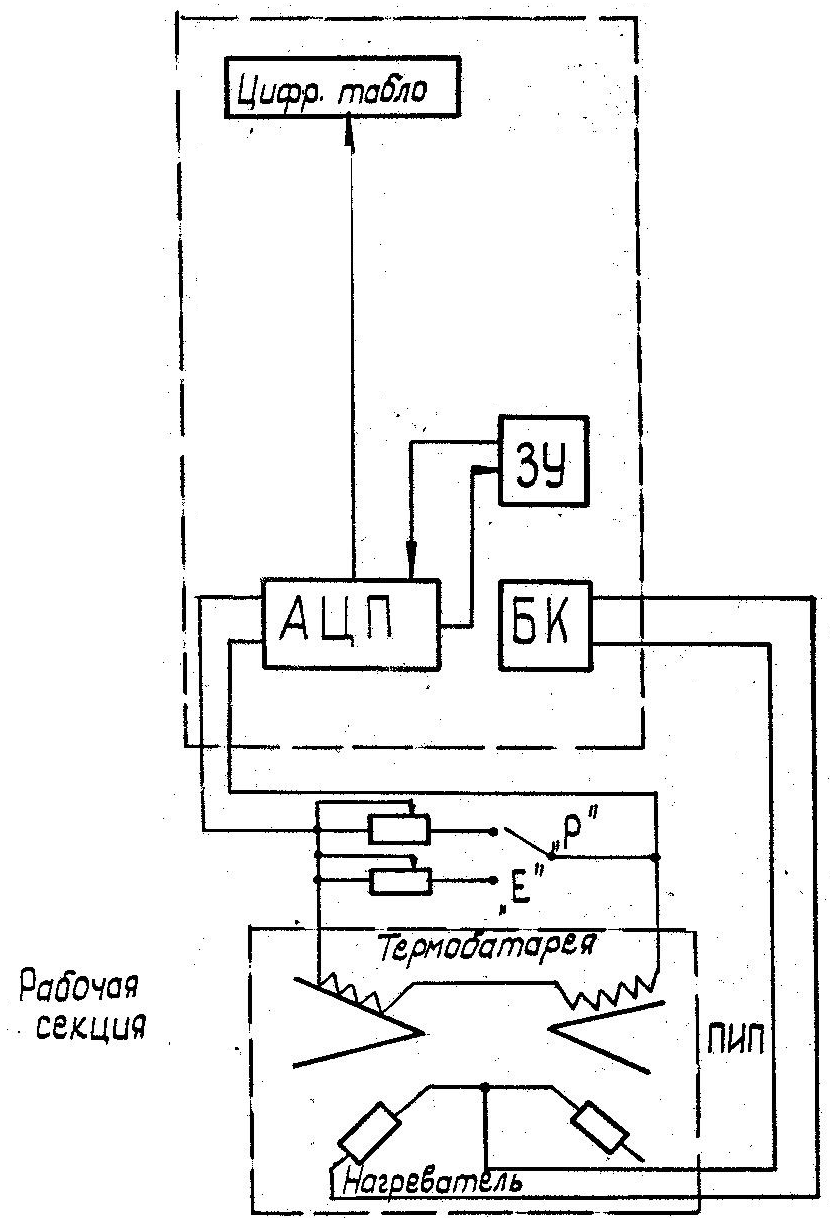

Рис. 1. Функциональная схема прибора.

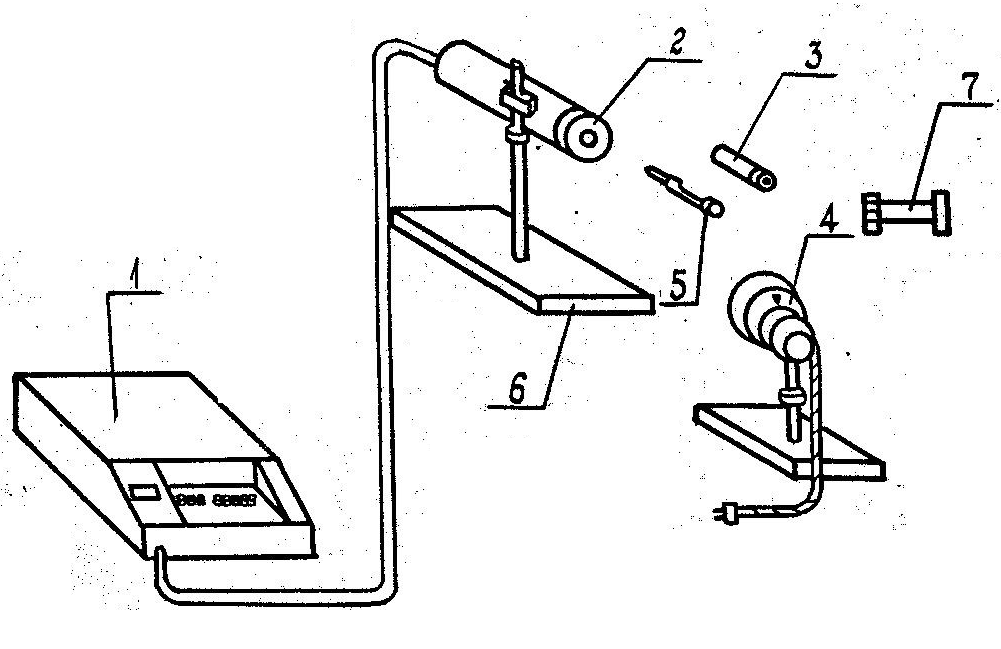

Рис. 2. Измеритель средней мощности и энергии лазерного излучения.
1 – специализированный цифровой измеритель ЦР6802; 2 – ПИП-1; 3 – ПИП-2; 4 – ослабитель мощности; 5 – визир; 6 – механизм юстировки; 7 – аттенюатор энергии.
4. Расчетная часть: а
Непрерывный режим |
Импульсный режим |
|||
E, мДж |
Р, мВт |
Е, мДж |
Р, мВт |
|
18,2 |
179 |
24,1 |
2 |
5. Вывод: в ходе данной лабораторной работы ознакомились с таким первичным преобразователем, как болометр. Изучили его принцип действия и его использование.
