Сатуратор іі

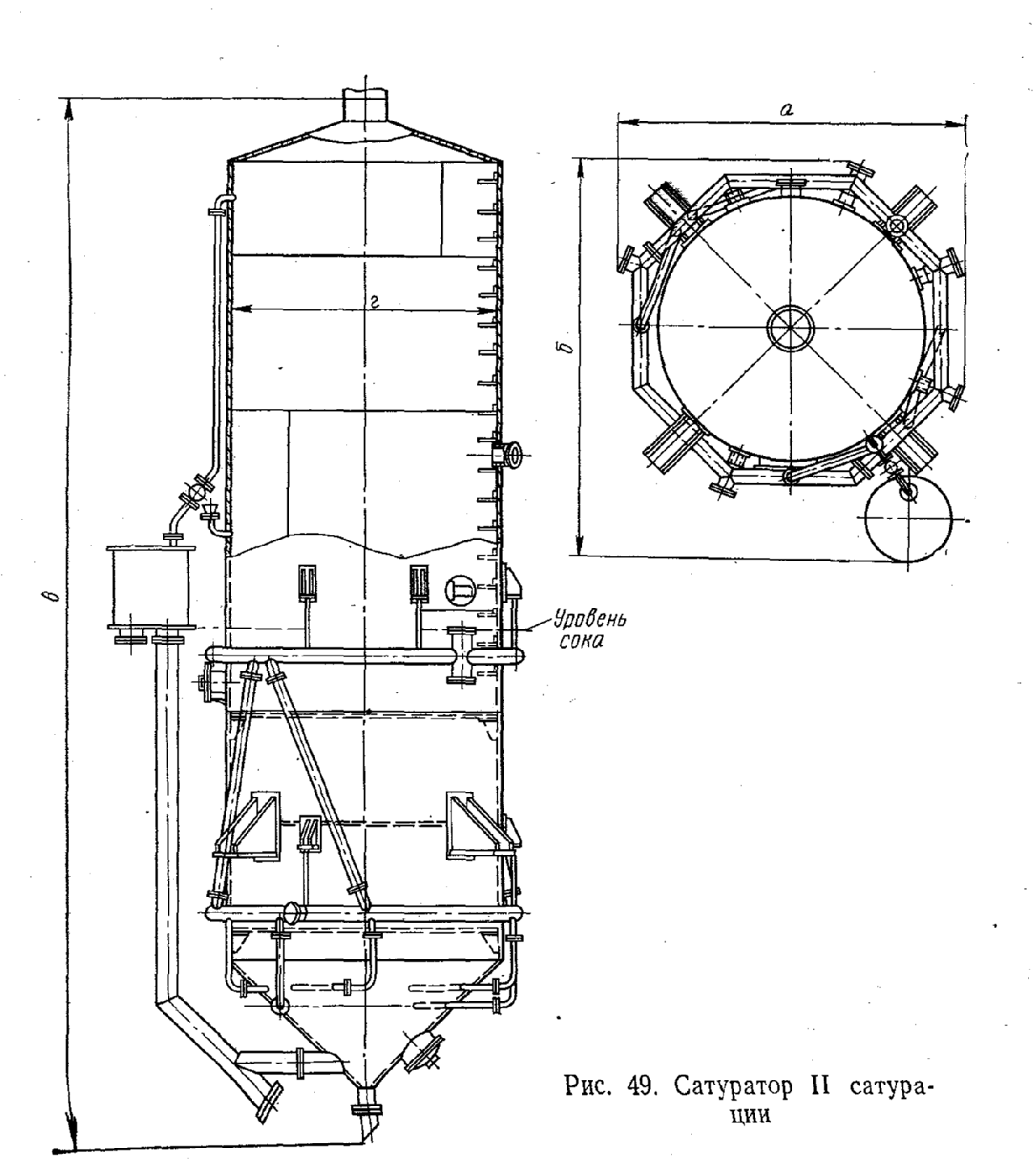

Мал. 6. Сатуратор ІІ сатурації
Тип конструкції аналогічний до І сатуратора.
Технічна характеристика сатураторів типу ІІС
|
ІІС – 3,0 |
ІІС – 4,5 |
Продуктивність по буряку, т/добу |
3000 |
4500 |
Місткість, м3 корисна повна |
24 63 |
50,4 121,5 |
Габаритні розміри, мм довжина ширина висота діаметр |
- - 10240 3200 |
4560 5460 15250 3600 |
Вага, кг |
7800 |
16540 |
Тому за заданої мені продуктивності для сатуратора ІІ сатурації та за рахунок резерву мені підходять сатуратори типів: ІІС – 3,0 із продуктивністю 3000 т/добу, а також ІІС – 4,5 із продуктивністю 4500 т/добу, що разом дорівнює 7500 т/добу, що цілком задовольняє мої потреби.
Фільтр згущувач соку і сатурації

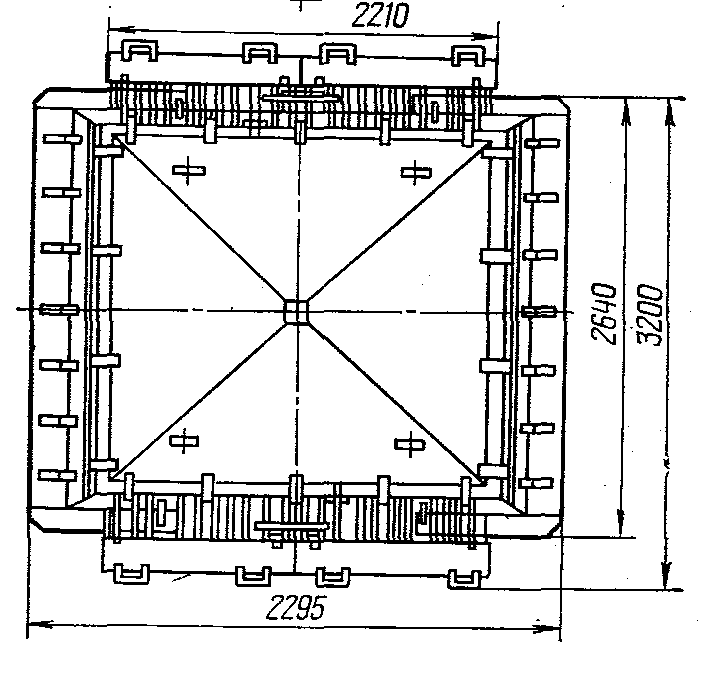

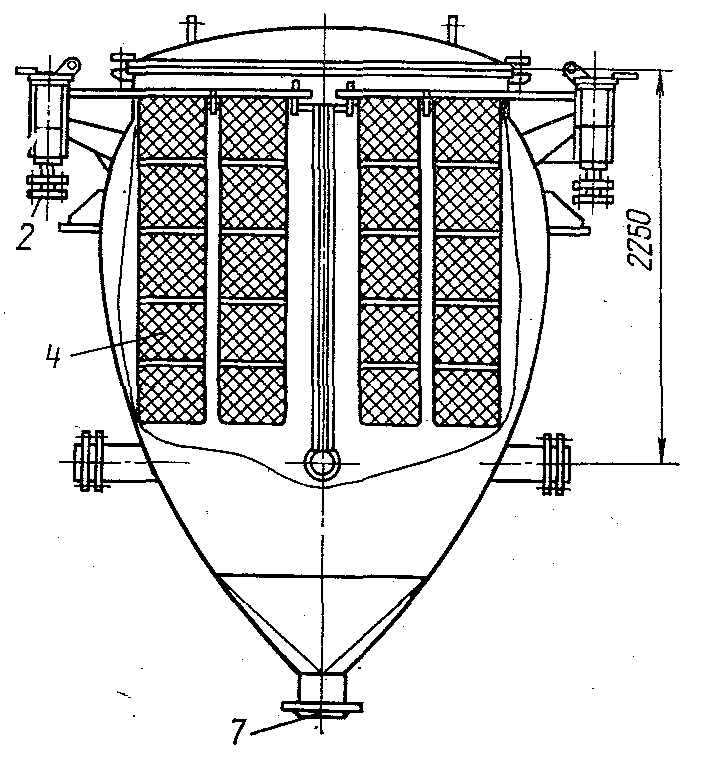

Мал. 7. Фільтр ФіЛС – 100
1 – кришка; 2 – патрубок виходу фільтрату; 3 – корпус; 4 – рамка; 5 – патрубок для відведення соку; 6 – колектор; 7 – патрубок кінцевого вивантаження фільтра; 8 – трубопровід часткового вивантаження фільтра.
Технічна характеристика фільтрів ФіЛс – 100
Продуктивність по буряку, т/добу |
865 |
Площа поверхні фільтрації, м2 |
100 |
Число рамок в фільтрі |
48 |
Число фільтрів в установці продуктивністю по буряках, т/добу 1500 3000 4500 6000 7500 |
- - 7 8 9 |
Розміри одинарної рамки, мм висота ширина |
1870 375 |
Габаритні розміри, мм довжина ширина висота |
3020 2667 3895 |
Вага, кг |
4608 |
За даними таблиці для моєї продуктивності для фільтрів згущувачів соку І сатурації 7500 мені відповідає обладнання ФіЛС – 100 в кількості 9 штук.
Фільтр соку і сатурації
Мал. 8. Дисковий фільтр ФД – 100
1- кран для відведення проб; 2 – приймач; 3 – вентиль підведення повітря; 4 – вентиль відведення повітря; 5 – вентиль підведення води в сопловий прилад; 6 – корпус; 7 – люк; 8 – сопловий прилад; 9 – рамки; 10 – трубовал; 11 – привод; 12 – шнек; 13 – вентиль підведення аміачної води та промою; 14 – вентиль підведення аміачної води для змивання осаду; 15 – бункер; 16 – вентиль підведення соку; 17 – колектор; 18 – вентиль для спускання соку; 19 – патрубки відведення фільтрованого соку; 20 – патрубок відведення промою.
Технічна характеристика фільтра фд – 100
Продуктивність по буряку, т/добу для соку І сатурації для контрольної фільтрації соку І сатурації для соку ІІ сатурації для сиропу |
400 600 800 - |
Площа поверхні фільтрації, м2 |
100 |
Число фільтрувальних рамок |
184 |
Число дисків на трубовалі |
23 |
Тиск, МПа (кгс/см2) робоче максимально допустиме води в сопловом приладі при змиванні осаду промою для протитечійного змивання осаду із рамок повітря для витіснення осаду в сік при випробуванні фільтра |
0,15 (1,5) 0,2 (2) 0,5 (5) 0,05 (0,5)
0,07 (0,7) 0,45 (4,5) |
Частота обертів, с-1 (об/хв) трубовала вивантажувального шнека |
0,008 (0,5) 0,74 (44,5) |
Електродвигуни привода, шт. трубовала 4А112МВ6У3 (N= 4 кВт) шнека 4АХ90ЛА4У3 (N= 2.2 кВт) |
1 1 |
Редуктор привода трубовала, шт. Ц2У-160-40-21УЗ (і=40) |
1 |
Редуктор привода шнека, шт. РЧ-154,4 (і=31,5) |
1 |
Встановлені підшипники, шт. роликові конічні однорядні №7618А |
2 |
Габаритні розміри, мм. довжина ширина висота |
5850 2700 3629 |
Вага, кг |
11140 |
За даними таблиці на дану мені продуктивність потрібно 20 штук ФД – 100.
