Механические методы
Для предварительной очистки используют решетки с ячейками 10-12 мм, устанавливаемые перед отстойниками. Они применяются для удаления крупных механических примесей.
В отстойниках происходит очистка от грубодисперсных примесей, для этого используют песколовки, отстойники, гидроциклоны и осветлители.
В осветлителях одновременно с отстаиванием происходит фильтрация сточных вод. В песколовках удаляют минеральные и органические загрязнения с частицами 0,2 – 0,25 мм. Обычно песколовки позволяют задерживать до 15 – 20% минеральных примесей.
Отстойники (нефтеловушки) применяют как первую ступень для очистки сточных вод от основной массы грубодисперсных взвешенных веществ и нефтепродуктов. Отстойники бывают горизонтальными, вертикальными и радиальными. Горизонтальные и радиальные (рис.4а и 4б) отстойники имеют эффективность до 60%, вертикальные – 40 – 50%.

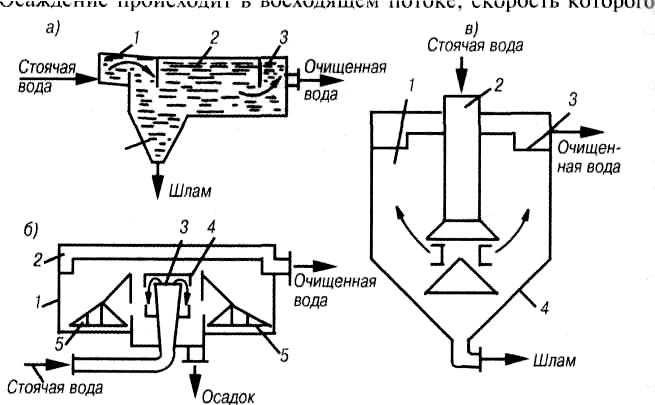

Рис. 4. Отстойники:
а — горизонтальный : 1 — входной лоток; 2— отстойная камера; 3— выходной лоток; 4 — приямок;
б — вертикальный: 1 — цилиндрическая часть; 2— центральная труба; 3 — желоб; 4— коническая часть;
в — радиальный: 1 — корпус; 2 — желоб; 3 — распределительное устройство; 4 — успокоительная камера; 5 —- скребковый механизм
Горизонтальный отстойник (рис.4а) состоит из прямоугольного резервуара, имеющего два или более одновременно работающих отделения. Вода движется от одного конца отстойника к другому, при этом равномерное распределение воды достигается с помощью поперечного лотка. Такой тип отстойника применяется при расходе сточных вод свыше 15 000 кубометров в сутки. Скорость движения воды в отстойнике не превышает 0,01 м/с. При этом продолжительность отстаивания составляет 1 – 3 часа.
Радиальный отстойник (рис.4.б) состоит из круглого резервуара, в котором вода движется от центра к периферии. Такие отстойники применяют при расходе сточных вод 20 000 и более кубометров в сутки.
Нефтеловушки – одна из разновидностей отстойников, используется для отделения нефтепродуктов от воды, отделяется обычно 60 – 70% нефтепродуктов, в многополочных ловушках достигается 98% очистки.
Осветлители (рис. 5) применяют для очистки сточных вод от различных органических загрязнителей посредством подачи воды с коагулянтом в нижнюю часть осветлителя. Хлопья коагулянта с увлекаемыми частицами взвеси поднимаются восходящими потоками воды вверх, пока скорость их подъема не сравняется со скоростью восходящего потока (сечение 1-1) . Выше этого сечения, на поверхности слоя жидкости образуется слой осадка, через который фильтруется осветленная вода. Затем
1 — осветлитель; 2 — желоб; 3 — осадкоуплотнитель
осадок удаляется в осадкоуплотнитель, а очищенная вода поступает на дальнейшую очистку. Эффективность этого процесса достигает 70 %.
Для очистки воды от мелкодисперсных или жидких веществ применяют фильтрование через различные фильтры, которые обеспечивают достаточно высокую степень очистки, однако они сложны в эксплуатации, дороги и громоздки.
