- •Системы активной безопасности атс
- •Классификация систем активной безопасности
- •А) для тормозного режима; б) для тягового и комбинированных режимов.
- •Тормозные системы
- •Anti-lock Braking System (aбс – Антиблокировочная система тормозов)
- •Поведение автомобиля при экстренном торможении: Без abs (слева) и с abs (справа)
- •(Система аварийного торможения)
- •(Система динамического контроля за торможением)
- •(Электронная система торможения)
- •(Система электронного распределение тормозных сил)
- •(Стояночный тормоз c автоматической функцией) Разработчик: bmw
- •(Торможение по проводам) Разработчик: Bosch
- •(Электрогидравлическая тормозная система, руководящая торможением каждого колеса индивидуально)
- •Рулевое управление
- •Разработчик: Дэвис Дин Карнопп, Bosch, bmw
- •Трансмиссия
- •Разработчик: Audi
- •Разработчик: Bosch
- •Система улучшения устойчивости за счет предотвращения пробуксовывания колеса Разработчик: Volvo
- •Система контроля динамической устойчивости и управления тяговым усилием Разработчик: Volvo
- •Система поддержки динамической устойчивости Разработчик: Volvo
- •Система управления тяговым усилием Разработчик: Volvo
- •Подвеска
- •Другие системы
- •Afil (система предупреждения о непроизвольном пересечении дорожной разметки)

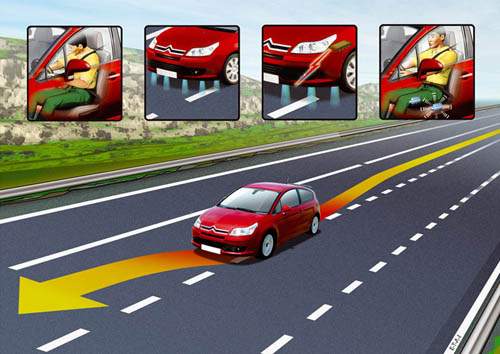

Afil (система предупреждения о непроизвольном пересечении дорожной разметки)
Разработчик: Citroen
|

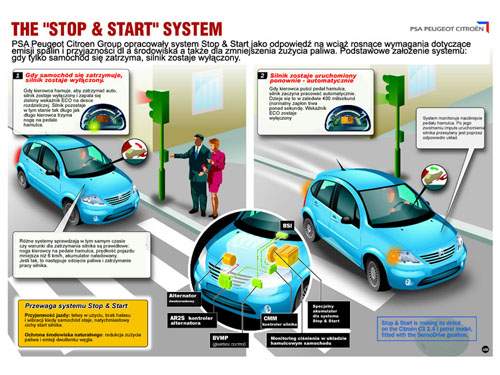

Stop&Start
Разработчик: Citroen
|
LDW (Lane Departure Warning)
Разработчик: Nissan
Система, состоящая из маленькой видеокамеры, вмонтированной в зеркало заднего вида, датчика скорости и звуковой сигнализации будет предупреждать водителя, об отклонении автомобиля от заданной траектории движения. Видеокамера будет "сканировать" дорожную разметку и в случае отклонения от нее по каким либо причинам, водитель услышит тревожный звуковой сигнал.
X-PRESSURE шины, оборудованные датчиками, сообщающими о давлении в колесе по протоколу Bluetooth
Разработчик: Pirelli
Компания Pirelli собирается оборудовать новые модели своих шин датчиками, сообщающими о давлении в колесе по протоколу Bluetooth. Устройство под названием X-Pressure может посылать информацию на мобильный телефон или иное устройство, поддерживающее такую технологию обмена данными. В современных машинах Bluetooth-адаптер постепенно становится привычным атрибутом - например, в новом Volkswagen Passat он входит в базовую комплектацию. Батареи, которой снабжен датчик, хватает на пять лет непрерывной работы, а это значительно дольше среднего срока эксплуатации автомобильной покрышки.
ACC Adaptive Cruise Control
адаптивный круиз-контроль
Разработчик:
Это система поддержания постоянной скорости движения и, одновременно, безопасной дистанции до впереди идущего автомобиля. Функционально устройство работает очень эффективно, однако выполнено достаточно просто. Основной элемент активного круиз-контроля - ультразвуковой датчик, установленный в переднем бампере или за радиаторной решеткой автомобиля. Его принцип работы аналогичен датчикам парковочного радара, только радиус действия составляет несколько сотен метров, а угол охвата, наоборот, ограничен несколькими градусами. Посылая ультразвуковой сигнал, датчик ждет ответа. Если луч нашел препятствие в виде автомобиля, движущегося с меньшей скоростью и вернулся - значит, необходимо снизить скорость. Как только дорога вновь освобождается, машина разгоняется до первоначальной скорости.

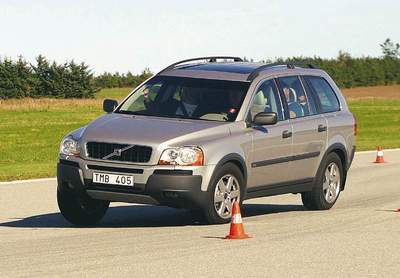

RSC (Roll Stability Control)
система рассчитывает риск опрокидывания
Разработчик: Volvo
Для обеспечения устойчивости на поворотах при высокой скорости используется система RSC (Roll Stability Control). Она является активной системой, которая позволяет совершать крутые повороты на высокой скорости, например, при резком маневрировании. Риск опрокидывания автомобиля при этом уменьшается. Система RSC рассчитывает риск опрокидывания. Для определения скорости, с которой автомобиль начинает крениться, в системе используется гиростат. Информация от гиростата используется для расчета конечного крена и, соответственно, риска опрокидывания. Если такой риск существует, срабатывает система контроля тяги для обеспечения курсовой устойчивости (DSTC), которая снижает мощность двигателя и подтормаживает одно или несколько колес с усилием, достаточным для выравнивания автомобиля. При срабатывании системы DSTC, переднее внешнее колесо (при необходимости одновременно с задним внешним колесом) подтормаживаются, в результате чего автомобиль несколько выходит из дуги поворота. Воздействие боковых сил на шины уменьшается, что снижает также силы, способные опрокинуть автомобиль. Благодаря срабатыванию системы с геометрической точки зрения радиус поворота несколько увеличивается, что, собственно, и является причиной уменьшения центробежной силы. Для выравнивания автомобиля необязательно значительно увеличивать радиус поворота. Например, во время резкого маневрирования на скорости 80 км/ч при значительных поворотах рулевого колеса (около 180° в каждом направлении), может оказаться достаточным увеличить радиус поворота на полметра. Система RSC не защитит автомобиль от опрокидывания при слишком высоких угловых скоростях или при ударе колес о бордюр (неровность дороги) одновременно с изменением траектории. Большое количество груза на крыше также увеличивает риск опрокидывания при резком изменении траектории движения. Эффективность системы RSC также снижается при резком торможении, поскольку в этом случае тормозной потенциал уже используется полностью.
ROPS (Roll-over Protection System)
система следящая за креном автомобиля
Разработчик: Volvo
Суть системы в том, что помимо датчиков, отслеживающих поведение автомобиля в горизонтальной плоскости, есть еще сенсоры, следящие за креном. Если на компьютер поступает сигнал, что скорость нарастания угла крена достигла определенного порога, система расценивает это как риск опрокидывания и, одновременно с уменьшением подачи топлива, дает команду на подтормаживание нагруженных (внешних по отношению к центру поворота) колес - прежде всего это относится к переднему колесу. Теперь автомобиль пойдет по более пологой траектории, и риск опрокидывания снизится. Главный идеологический посыл здесь таков: любое скольжение предпочтительнее опрокидывания. С этим трудно спорить. И все же у меня возникло подозрение, что ROPS - это скорее маркетинговая находка, работающая на «безопасный» имидж автомобилей Volvo. Ведь в реальных условиях автомобили с высоким центром тяжести если и опрокидываются (речь сейчас идет только о движении по нормальным, горизонтальным покрытиям), то, как правило, уже на второй или на третьей фазе колебаний, когда из-за неточных действий водителя при коррекции возникшего заноса автомобиль, как говорят, пошел вразнос: амплитуда колебаний увеличивается вплоть до полной потери контроля над машиной и разворота.
PRE-CRASH SAFETY SYSTEM
Разработчик: Toyota, Denso

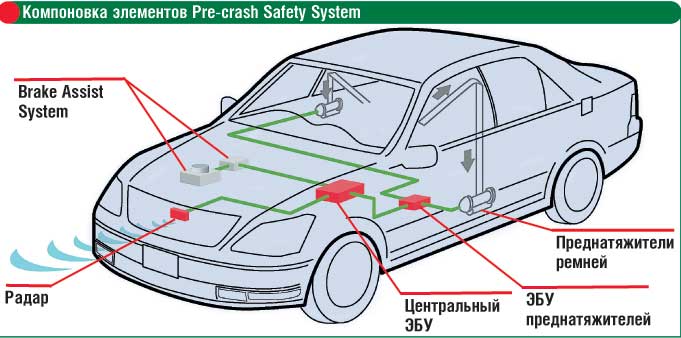

В конструкцию Pre-crash Safety System входят Brake Assist System, преднатяжители ремней безопасности, два электронных блока управления и радары, выявляющие препятствия. Brake Assist представляет собой электрогидромеханическую систему, которая при необходимости повышает давление в гидроприводе тормозных механизмов. При этом обеспечивается эффективное замедление автомобиля даже без участия в этом процессе водителя. Преднатяжители ремней безопасности электроника активизирует в случае вычисления неизбежного столкновения. При этом используются не пиротехнические патроны, а быстродействующие электродвигатели. Работающий в миллиметровом диапазоне радар обнаруживает препятствия в горизонтальной плоскости. Его отличительной особенностью является увеличенный угол «обзора» и способность выявить препятствия на очень маленьких расстояниях. Электронный блок управления, обрабатывая полученную от радара информацию, вычисляет расстояние до препятствия и скорость приближения к нему. На основании этого он отправляет необходимые данные электронным блокам управления Brake Assist System и преднатяжителей, которые самостоятельно определяют необходимость активизации своих «подчиненных» и режим их работы.
|
