5. Выбор и расчет посадки с натягом

d₁₅=25мм, Н*м [1]П.1.1

Посадки с натягом предназначены для неподвижных неразъемных соединений деталей без дополнительного крепления винтами, гайками, шпонками, штифтами и т.д. Относительная неподвижность деталей при этом достигается за счет напряжений, возникающих в материале сопрягаемых деталей вследствие действия деформаций их контактных поверхностей. Шероховатость принимаем равной R_zd=8 мкм, R_zD=10 мкм. Корпус и ось изготовлены из Сталь 45(µ=0.3) [1] с.11.

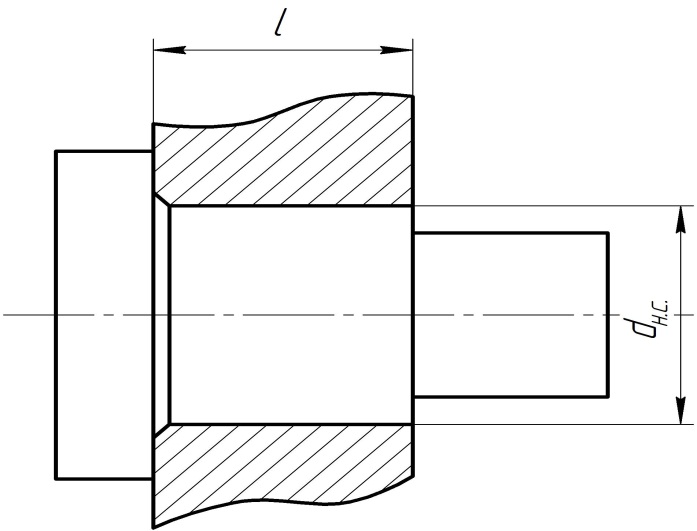

Рис 5.1. Схема сопряжения с натягом.

Определяем не заданные геометрические параметры деталей сопряжения, необходимые для последующего расчета по формулам [1], c 11:

l =(1,4-1,6) d_н.с (5.1)

d_н.с.– номинальный диаметр зубчатого колеса, мм,

– ширина корпуса;

l =1,5*25=37,5 мм;

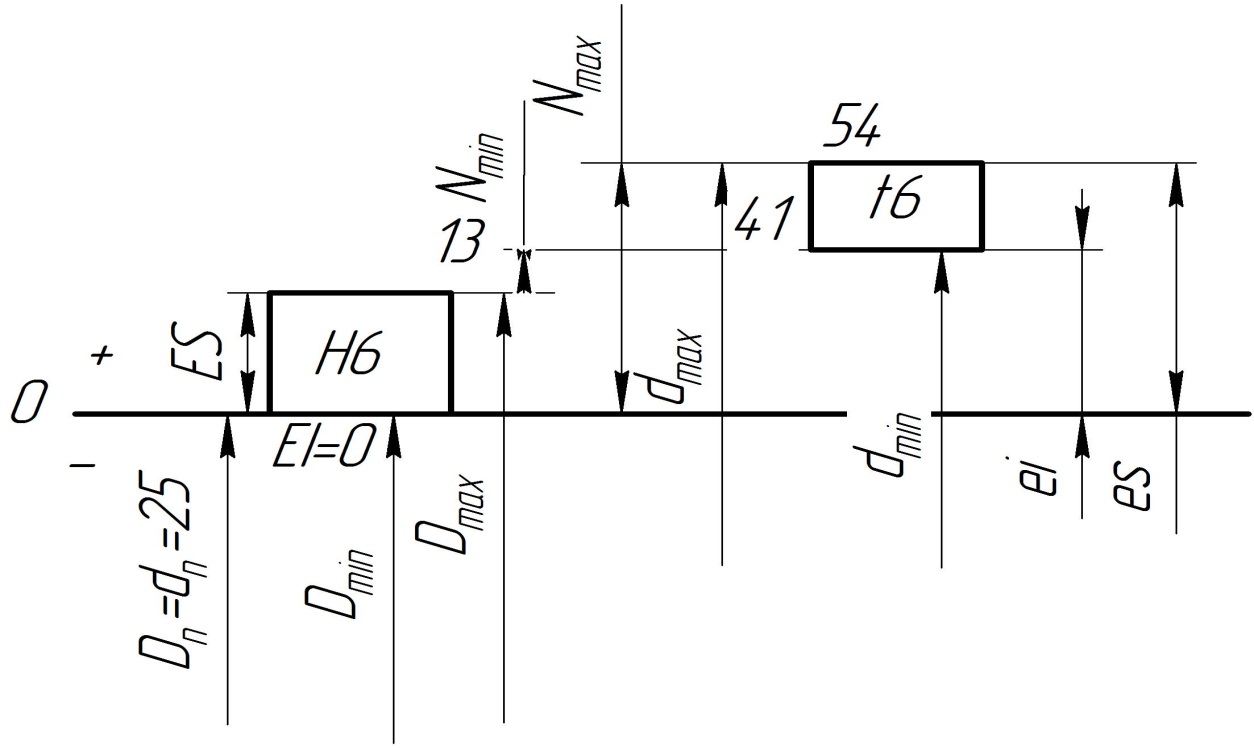

Рисунок 5.2. Схема полей допусков

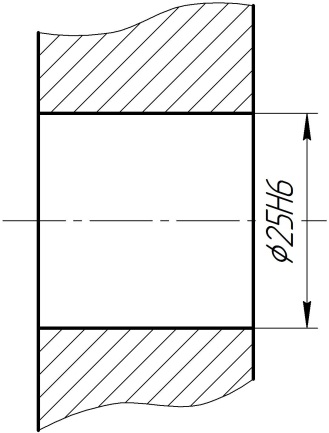

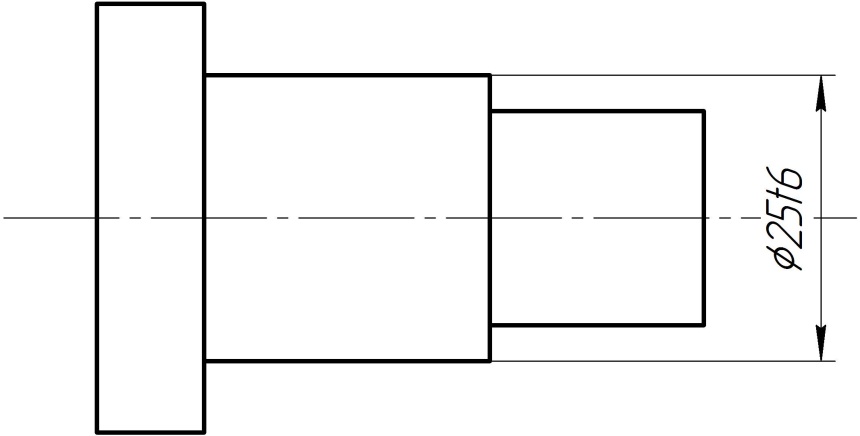

Рисунок 5.3. Ось Рисунок 5.4. Корпус

6. Выбор и расчет переходной посадки.

d₁₇=30 мм [1] П.1.1

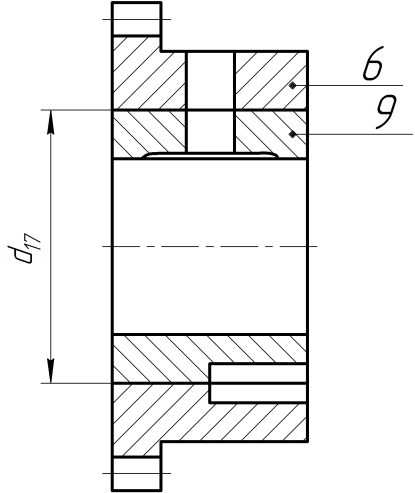

Рисунок 6.1. Эскиз сопряжения

Переходные посадки, как правило, используют в неподвижных разъемных соединений для центрирования сменных деталей. Легкость сборки и разборки соединений с переходными посадками определяется величиной вероятности получения в них зазоров и натягов.

Суть расчета переходных посадок заключается в вычислении величины вероятных зазоров и натягов и их вероятности распределения.

6.1. Определение параметров сопряжения

Принимаем посадку: [см с.15]

Верхнее предельное отклонение es=+0.015 мм

Нижнее предельное отклонение ei=+0.002 мм

Допуск размера Td=es−ei=0.015-0.002=0.013 мм

Верхнее предельное отклонение ES=+0.021 мм

Нижнее предельное отклонение EI=0 мм

Допуск размера TD=ES−EI=0.021-0=0.021 мм

Наибольший натяг N_min= ei − ES = 0.002−0.021= -0.019 мм

Содержание:

Содержание 4

Введение 5

1 Описание конструкции и принципа действия двухпоточной коробки подач 6

2 Выбор посадок методом аналогов 8

2.1 Выбор посадки с натягом 8

2.2 Выбор посадки с зазором 12

2.3 Выбор переходной посадки 15

3 Выбор и расчет комбинированной посадки 18

3.1 Выбор посадок для соединений методом аналогов……………………18

3.2 Расчет и выбор комбинированных посадок 18

4 Расчет и выбор посадок колец подшипников 12

4.1 Выбор класса точности подшипника и определение видов нагружения колец подшипника 22

4.2 Расчет и выбор посадки для внутреннего кольца подшипника 23

4.3 Выбор посадки для внешнего кольца подшипника 25

4.4 Расчет размерных параметров деталей, сопрягаемых с подшипником и характеристик выбранных посадок 25

5 Выбор и расчет посадки с натягом 27

6 Выбор и расчет переходной посадки 31

6.1 Определение параметров сопряжения.......................................................31 6.2 Расчет переходной посадки……………………………………………….32

7 Выбор посадки для шлицевого соединения 36

7.1 Выбор и обоснование посадки шлицевого соединения 36

7.2 Расчет размерных параметров соединения 37

Список использованных источников………………………………...............40
