Лекция №2

Назначение и область применение трансформаторов.

Трансформатор – это электромагнитный статический аппарат, в котором переменный ток одного напряжения преобразуется в переменный ток другого напряжения, но одной и той же частоты.

Трансформаторы применяются в теле и радиотехнике, в освещении, в гальванических устройствах, системах САУ и САР, а также при передаче электрической энергии на расстояния.

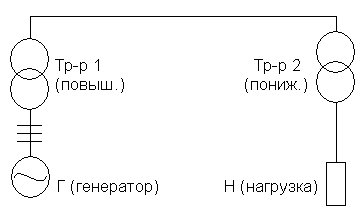

Пример использования трансформаторов при передаче электрической энергии на расстояние.

ВН – обмотка высш. напр.

НН – обмотка низш. напр.

1ф. тр-р А а

В начала b начала

С обмоток ВН c обмоток НН

3ф. тр-р Х x

Y концы y концы

Z обмоток ВН z обмоток НН

- коэффициент трансформации трансформатора.

Устройство и принцип действия однофазного трансформатора.

Формула работы трансформатора:

Состоит из магнитопровода, набранного из тонких пластин эл. тех. стали и обмоток (медь, алюминий, латунь).

Из тонких листов электротехнической стали оксидированных для уменьшения нагрева и потерь на гистерезис.

Уравнения МДС и ЭДС трансформатора.

I1W1=I 0W1+I2W2 , где I 0 - намагничивающий ток Х.Х.

U1= -E1+I1r1+j I1X1

E2= U1+I2r2+jI2X2

ХХ однофазного реального трансформатора, векторная диаграмма.

Формула работы

Нагрузочный режим однофазного трансформатора; векторная диаграмма.

Формула работы:

Построение:

Полученное:

Сумма:

Лекция №3

Х.Х однофазного трансформатора.

Это такой режим, при котором первая обмотка вкл. в сеть переменного тока с частотой f, а вторая разомкнута. Изучение режима хх тр-ра имеет важное значение, т.к. позволяет определить расчетным или опытным путем следующие характерные величины тр-ра: К, I0-ток хх, P0-потери хх.

Этот режим в сочетании с опытом К.З. особо ценен, т.к. накладывая один на другой можем получить промежуточный режим – режим нагрузки и  тр-ра. Изучая режим Х.Х. однофазного тр-ра, мы потом можем получить характерные особенности хх в трехфазных тр-рах.

а ) ХХ идеального однофазного тр-ра (r1=0; x1=0; P0=0)

Напомним уравнение равновесия ЭДС :

Тогда u1=-e1

- мгновенное значение основного потока Ф

Проинтегрировав

п олучим:

Т.к. вторая обмотка трансформатора пронизывается потоком:

где - ЭДС на виток, одна из важнейших величин.

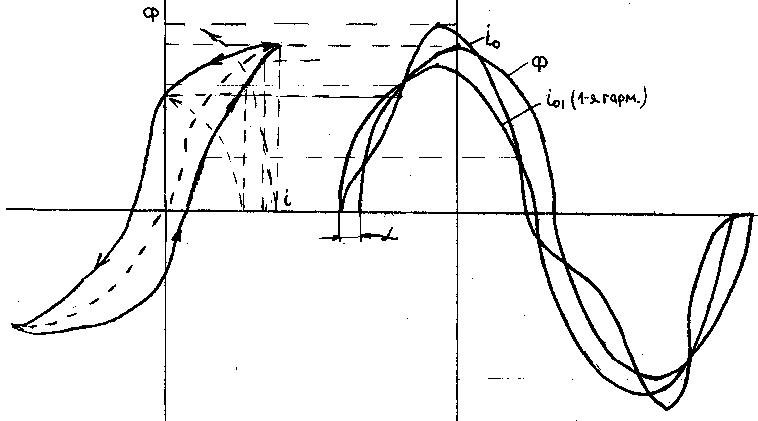

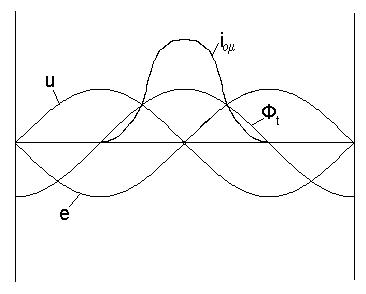

Построим кривую намагничивания тока i0 и разложим ее на гармонические составляющие.

Векторная диаграмма ХХ идеального тр-ра.

Т ак как кривая i0(t) симметрична относительно оси, то ряд содержит гармонические только нечетного порядка (1,3,5…).

При 3=1,4ּ1,45 , т.е. – острая.

Действующее значение этого тока:

А затем заменить экв. синус.

Обычно ; ,

И з построения видно, что он отстаёт от U1 на 90˚.

и т.к. , что и следовало ожидать,

т.к.

В ывод:

б) ХХ реального однофазного тр-ра.

Введем покрывая на расстояние и потери, которыми мы пренебрегали при идеальном хх тр-ра.Фσ1 создает Еσ1, а потери при хх покрываются в первой обмотке за счет мощности P0 , поступающей в трансформатор из сети.

P0=U1·I0a , где I0a-действующее значение активных состояний тока ХХ.

Итак ток хх реального тр-ра имеет двойное состояние.

Тогда . Обычно величина , поэтому поток Ф отстает на угол α (угол магнитного запаздывания от I0).

При замене действительной кривой тока хх эквивалентной синусоидой, мы можем написать ур-ние

Нагрузочный режим тр-ра.

Это такой режим, при котором W1 (как и при ХХ) присоединена к источнику переменного тока на напряжение U1 , а вторичная на нагрузку Zн (см. принцип действия однофазного тр-ра).

Т.к. переменное U1-постоянная величина, U1E1 Ф≡E1, т.е. Ф сохраняет примерно свою величину при всех режимах работы тр-ра (это видно из уравнения МДС).

I1W1= -I2W2+I10W1 уравнение МДС. Т.к. I1»I10, то с увеличением нагрузки (I2) увеличивается I1, т.е. I2 размагничивающе действует на I1. Кроме того I2 создает . Разделив уравнение МДС на W1 получим уравнение токов.

 

I1=- I2* + I10 I1= I2/+ I10 – уравнение токов

Построим векторную диаграмму нагруженного тр-ра.

Дано: U2; W1; W2; r1; r2; x1; x2;

I10; угол ; Zн; cos fн .

Порядок построение:

Исходный вектор U2.

под угол 2=н

Затем

Используя уравнение по 2 закону Кирхгофа, строим E2.

Затем I10 :

Затем для первичной цепи: строим U1.
