4.14. Определение размеров кавальеров.
Задавшись треугольной формой сечения кавальеров, определяем их требуемую высоту по выражению:
,
м
где:
VКАВ = 188,817+47,796=236,613 м3– объем кавальеров;
КР = 1.1– коэффициент разрыхления грунта ( [1] табл. П 4.2);
LКАВ =80,6 м – длина кавальеров;
m1 = 1.25– коэффициент откоса временных насыпей ( [1] табл. П 5.1).
<
3 м, оставляем треугольное сечение.
Заложение откоса равно:

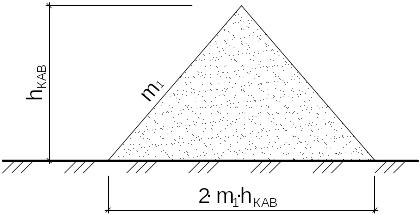

Рисунок 4.14.1 - Схема сечения кавальеров треугольной формы
4.15. Выбор машин для обратной засыпки пазух
Обратную засыпку грунта пазух целесообразно производить одноковшовыми экскаваторами со сменным оборудованием обратная лопата, драглайн или грейфер. Для обратной засыпки пазух и подсыпки под полы будем использовать грейферный ковш, подвешенный к одноковшовому экскаватору со сменным оборудованием драглайн ЭО-7111, обеспечивающий высокую точность подачи грунта.
Будем использовать РКЗ-ТД 637-71- двухчелюстной одноканатный грейферный ковш емкостью 0.75 м3.
Масса ковша mк =1.1 т
Максимальная насыпная масса материала 2 т/м3
Определим массу ковша с грунтом:
-
насыпная плотность суглинка.
Общая масса:
M = 1.1+1.23=2.33

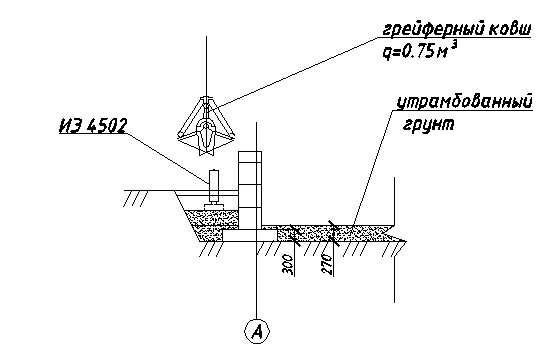

Рисунок 4.15.1.Схема обратной засыпки пазух
4.16. Уплотнение грунта
Для уплотнения грунта подсыпки под полы и грунта обратной засыпки пазух будем использовать ручную трамбовку ИЭ 4502 ([1] табл. П 5.4).. Её характеристики:
Таблица 4.16.1 – Характеристики ручной элетротрамбовка ИЭ 4502
Машины и механизмы |
Марка |
Масса, т |
Оптимальная толщина уплотняемого слоя, см |
Ориентировочная производительность, м3/см |
Габаритные размеры, мм |
|||
связный грунт |
несвязный грунт |
связный грунт |
несвязный грунт |
|||||
Ручная электротрамбовка |
ИЭ-4502 |
0,075 |
0,2 |
0,4 |
140 |
210 |
950×475×970 |
|
Объем работ по разравниванию грунта пазух вручную и грунта подсыпки под полы определяется площадью разравнивания, которая определяется по выражению:
м2
где:
V– объем засыпаемого грунта;
hУ = 0.4 м– толщина уплотняемого слоя, так как данный грунт является несвязным.
Объем работ по уплотнению грунта пазух:
м2
Объем работ по уплотнению грунта подсыпки под полы:
Определим среднюю площадь утрамбовки пазух:
где:
-площадь низа пазух;
-площадь
верха пазух;
-количество
слоев утрамбовки;
-длина
пазух.

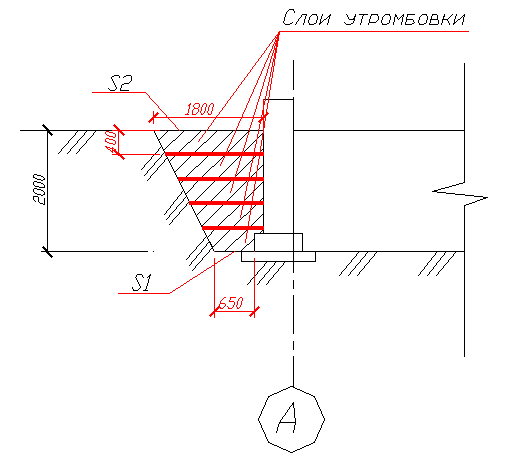

Рисунок 4.16.1. Схема этапов утрамбовки засыпаемого грунта в пазухах
4.17. Ведомость объемов работ.
Таблица 1. Ведомость объемов работ
№ п/п |
Наименование работ |
Ед. изм. |
Объем |
Обоснование |
1 |
3 |
4 |
5 |
6 |
1 |
Рыхление мерзлого грунта бульдозером-рыхлителем ДП-7С, грунт 2м группы. |
100 м3 |
3,72 |
Е2-1-2 т.2, п2б |
2 |
Разработка грунта в котлованах одноковшовым экскаватором ЭО-3322, q=0,5, грунт 2м группы, в транспорт |
100 м3 |
3,72 |
Расчет |
3 |
Разработка грунта в котлованах одноковшовым экскаватором ЭО-3322, q=0,5, грунт I группы, в транспорт |
100 м3 |
3,55 |
Расчет |
4 |
Транспортирование грунта автосамосвалами в отвал, L=1.5 км |
100 м3 |
7,27 |
Расчет |
5 |
Доработка грунта вручную, грунт I группы, К=1,08 |
1 м3 |
18,36 |
НЗТ2, т.11, 2-121 |
6 |
Зачистка дна котлована вручную под подготовку для фундамента, грунт I группы. К=1,08 |
100 м2 |
0,18 |
НЗТ2, т.36, 2-740 |
7 |
Устройство бетонной подготовки в котловане Толщиной 15см, К=1,08 |
100м2 |
0,18 |
НЗТ19, т.49, 19-206 |
8 |
Установка щитовой опалубки площадью до 1 м2. К=1,08 |
100 м2 |
0,43 |
НЗТ4.1, т.63, 4-328 |
9 |
Установка щитовой опалубки площадью более 2 м2. К=1,08 |
100 м2 |
3,17 |
НЗТ4.1, т.1163, 4-330 |
10 |
Установка арматурных сеток диаметром 16 мм м и весом 160,97 кг краном. К=1,08 |
100 шт. |
0,38 |
НЗТ4.1, т.109, 4-479 |
11 |
Подача бетонной смеси краном в бадьях q = 1 м3, К=1,08 |
1 м3 |
142,51 |
НЗТ1, т.11, 1-71 |
12 |
Укладка бетонной смеси в опалубку, К=1,08 |
10 м3 |
14,23 |
НЗТ4.1, т.125, 4-659 |
13 |
Покрытие бетонной поверхности утеплителем (матами). |
100м2 |
0,55 |
НЗТ4.1, т.134, 4-748 |
14 |
Снятие с бетонной поверхности утеплителя (матов). |
100м2 |
0,55 |
НЗТ4.1, т.134, 4-750 |
15 |
Разборка щитовой опалубки площадью до 1 м2. К=1,08 |
100 м2 |
0.43 |
НЗТ4.1, т.63, 4-332 |
16 |
Разборка щитовой опалубки площадью более 2 м2. К=1,08 |
100 м2 |
3,17 |
НЗТ4.1, т.1163, 4-330 |
17 |
Транспортирование грунта автосамосвалами на засыпку под полы, грунт I группы |
100 м3 |
0,48 |
Расчет |
18 |
Засыпка грунта подсыпки под полы экскаватором ЭО-7111 с навесным грейферным ковшом 0,75 м3, гр-т Iгр, К=1,08 |
100 м3 |
0,48 |
Е2-1-15, т.3, п.4в |
19 |
Разравнивание грунта подсыпки под полы вручную слоем 0.4 м, грунт I группы, К=1,08 |
100 м2 |
1,77 |
НЗТ2, т.36, 2-752 |
20 |
Уплотнение грунта обратной засыпки пазух вибротрамбовкой ИЭ-4502 слоем 0,4, грунт I группы, К=1,08 |
100 м2 |
3,54 |
НЗТ2,1, т.35, 2-715 |
21 |
Устройство горизонтальной оклеечной гидроизоляции, К=1,08, ПР-31 (0,9) |
100 м2 |
0,53 |
НЗТ11, т.59, 11-492 |
22 |
Устройство вертикальной окрасочной гидроизоляции в 2 слоя, К=1,08, ПР-29 (0,85) |
100 м2 |
1,32 |
НЗТ11, т.55, 11-455 |
23 |
Укладка плит перекрытий площадью до 10 м2, К=1,14 |
10 шт. |
3 |
НЗТ4.1, т.20, 4-126 |
24 |
Заливка швов плит перекрытия, в ручную, К=1.14 |
100м |
1,07 |
НЗТ4-229 |
25 |
Транспортирование грунта автосамосвалами на обратную засыпку пазух, грунт I группы |
100 м3 |
1,89 |
Расчет |
26 |
Обратная засыпка пазух экскаватором ЭО-7111 с навесным грейферным ковшом 0,75 м3, гр-т Iгр, К=1,08 |
100 м3 |
1,89 |
Е2-1-15 п.3в |
27 |
Разравнивание грунта пазух вручную слоем 0,4 м, грунт I группы, К=1,08 |
100 м2 |
4,72 |
НЗТ2.1, т.36, 2-732 |
28 |
Уплотнение грунта обратной засыпки пазух вибротрамбовкой ИЭ-4502 слоем 0,4, грунт I группы, К=1,08 |
100 м2 |
4,72 |
НЗТ2,1, т.35, 2-715
|
