4.11. Определение количества арматурной сетки для монолита

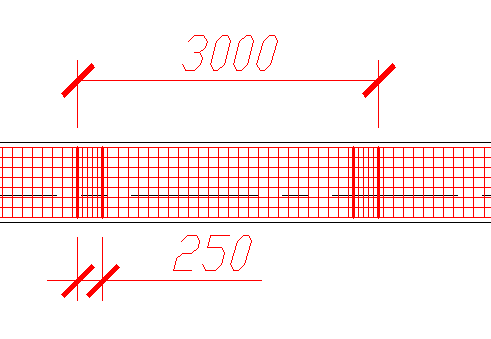

Рисунок 4.11.1 - Схема расположения арматурной сетки

Арматурная сетке состоит из ячеек размером 100х100мм. При укладке сетка ложится одна на одну не менее чем на 20-25см. Спецификация арматурной сетки указана в «Спецификации арматурной сетки»

Определение расхода арматуры:

,

где – удельный расход арматуры (См. исходные данные)

– объем фундамента, м3

4.12. Изоляционные работы.

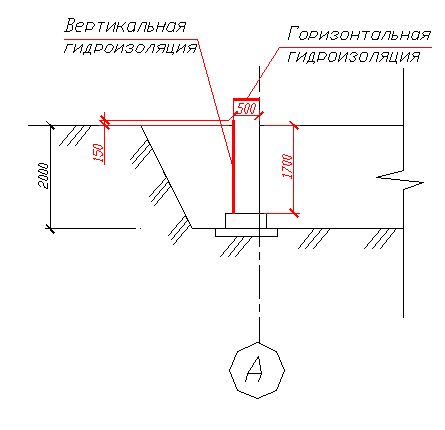

Рисунок 4.11.1 - Схема гидроизоляции фундамента.

Вертикальная гидроизоляция устанавливается с внешней стороны фундамента, на 15 см выше уровня глубины котлована. Выполняется в виде окрасочной в два слоя из горячего битума.

Fв= м2

Горизонтальная гидроизоляция укладывается на горизонтальную поверхность фундамента в виде оклеечной в один слой рубероида..

Fг= м2 l =106,266 длина фундамента.

4.13. Выбор монтажного крана по рабочим параметрам.

Т.к. монтаж плит перекрытия будет производиться монтажным краном, перемещающимся вдоль бровки котлована, то укладку бетонной смеси рационально выполнять так же краном в поворотных бадьях. Согласно прил. табл.6[7]. Принимаем бадью БПВ – 0,1 с V=1 .

Технические характеристики: -габаритные размеры 3517х1524х1004

-масса бадьи m=0,472 кг

-масса бадьи с бетонной смесью m=2,8 кг

Для монтажа плит перекрытия принимаем стреловой самоходный кран, который перемещается по периметру здания вдоль бровки котлована.

Выбор монтажного крана по рабочим параметрам.

Предварительно, согл. табл. 14[5] подбираем необходимые захватные и вспомогательные приспособления.

Таблица 4.13.1 – Основные приспособления при монтажных работах

п/п

Наименование, организация, чертеж

Эскиз

Грузоподъемность, т

Параметры

Назначение

масса qC, т

Высота hC, м

1

2

3

4

5

6

7

1

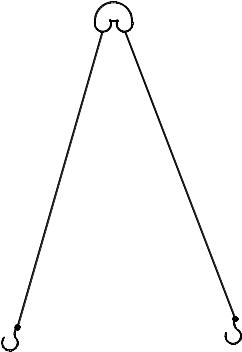

Строп двухветвевой (ГОСТ 19144-73) 2СК-2,5/2000, 2СК-5/2200

2,5

5

0,01

0,02

2

2,2

Установка фундаментных стеновых блоков, подача бетонной смеси в бадьях

2

Строп четырёхветвевой (ПИ Промстальконструкция, черт. № 21059 м)

3

0,09

4,2

Укладка бетонной смеси, погрузочно-разгрузочные работы, установка фундаментных плит и блоков и плит перекрытия длиной до 6 м

3

То же, (ВНИПИ Промстальконструкция, черт. №29700-101, 109) 4СК-5/4000 (5000,6300)

5

5

5

0,037

0,0407

0,0451

4

5

6,3

5

Рабочие подмости с выдвижными стойками (ПК Главстальконструкция, черт. №334)

1,04

1,1…3

Обеспечение рабочего места на высоте при установке фундаментных блоков стен подвала

6

Приставная лестница с площадкой (ПК Главстальконструкция, черт. № 220)

0,056

3

Обеспечение рабочего места на высоте при укладке плит перекрытия

7

Временное ограждение (ПИ Промстальконструкция, черт. № 4570Р-2)

То же

Определяем требуемые параметры монтажного крана:

-при монтаже плит перекрытия(рис11.)

Определяем параметры для наиболее удаленной плиты:

Подбор крана производим по следующим параметрам:

  1. требуемая грузоподъемность:

где

qэ – масса элемента, т;(при подаче б.с.

qc – масса захватного приспособления, т;

для плиты перекрытия:

для бадьи с б.с.:

  1. требуемая высота подъема крюка:

где

h – превышение уровня опирания конструкции над уровнем стоянки крана;

hз – высота запаса по [16] – не менее 0.5м;

hэ – монтажная высота элемента, м;

hc – расчетная высота страповки, м;

для плиты перекрытия:

для бадьи с б.с.:

требуемый вылет стрелы крана:

,м (6.10)

где: а – ширина контура опирания крана, м (а ≈ 4 м);

в – расстояние от центра тяжести монтируемой конструкции до подошвы откоса, м (принимается на основании планов котлована или траншеи, фундаментов, раскладки плит перекрытия);

С – минимально допустимое расстояние от опоры крана до бровки, м (С≥1…1,5 м).

F – минимально допустимое расстояние от опоры крана до подошвы откоса, м (см. [2], табл. 3 или табл. П 3.11).для плиты перекрытия:

для бадьи с б.с.:

  1. По требуемым параметрам подбираем марку монтажного крана. Принимаем гусеничным автомобильный кран со следующими техническими ха­рактеристиками:

Таблица 4.13.2 - Технические характеристика крана.

Марка

крана

Длина стрелы, м

Вылет стрелы, м

Грузоподъемность, т

Высота подъема крюка, м

Масса крана, т

максимальный

минимальный

Максимальный вылет

Минимальный вылет

максимальный вылет

минимальный вылет

ДЗК-251

19

18

5.4

2.8

14.7

9.6

18.5

36.12

Таблица 4.13.3 - Требуемые монтажные характеристики

п/п

Наименование элемента и его марка

Масса элемента qэ, т

Размеры элемента, м

Параметры захватного приспособления

Требуемые монтажные характеристики

Длина

Ширина

Высота

Масса

qс , м

Высота hс , м

Qтр,

т

Hтр, м

Lтр, м

1

2

3

4

5

6

7

8

9

10

11

1

ПК 42-15-8Т

1,97

4,2

1,5

0,22

0,09

4,2

2,08

5,42

13.5

2

ПК 48-15-8Т

1,97

4,2

1,5

0,22

0,09

4,2

2,34

5,42

8.5

3

ПК 30-15-8Т

1,97

4,2

1,5

0,22

0,09

4,2

1.52

5,42

7.7

2

Бадья

0,37

2,9

1,2

0,9

0,01

2

2,82

6,517

14.1

с=1..1,5

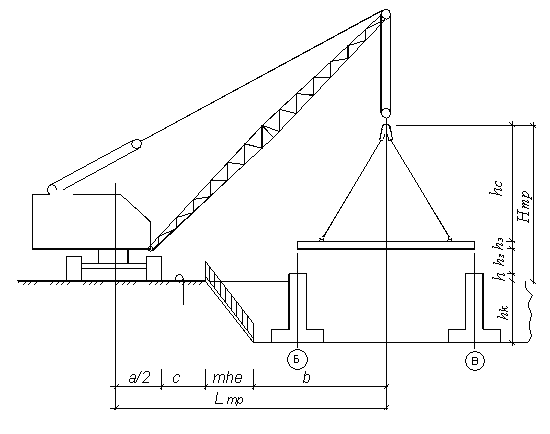

Рисунок 4.13.1 - Схема к определению Нтр и Lтр при монтаже плиты перекрытия с расположением крана на бровке

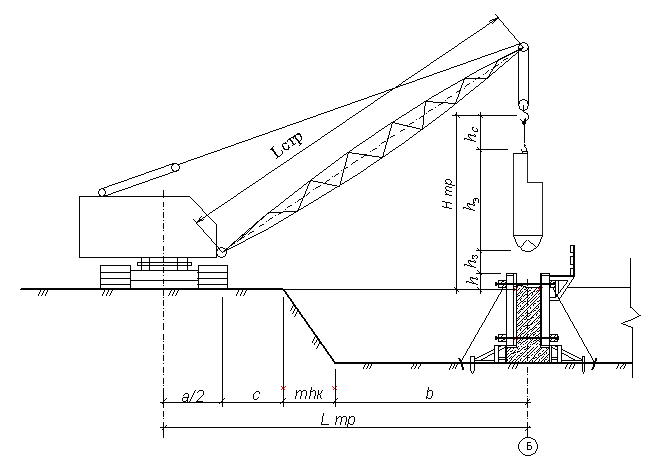

Рисунок 4.13.2 - Схема к определению и при подаче бетонной смеси в бадьях.

Принимаем монтажный кран ДЭК-251 стрела 19 м.

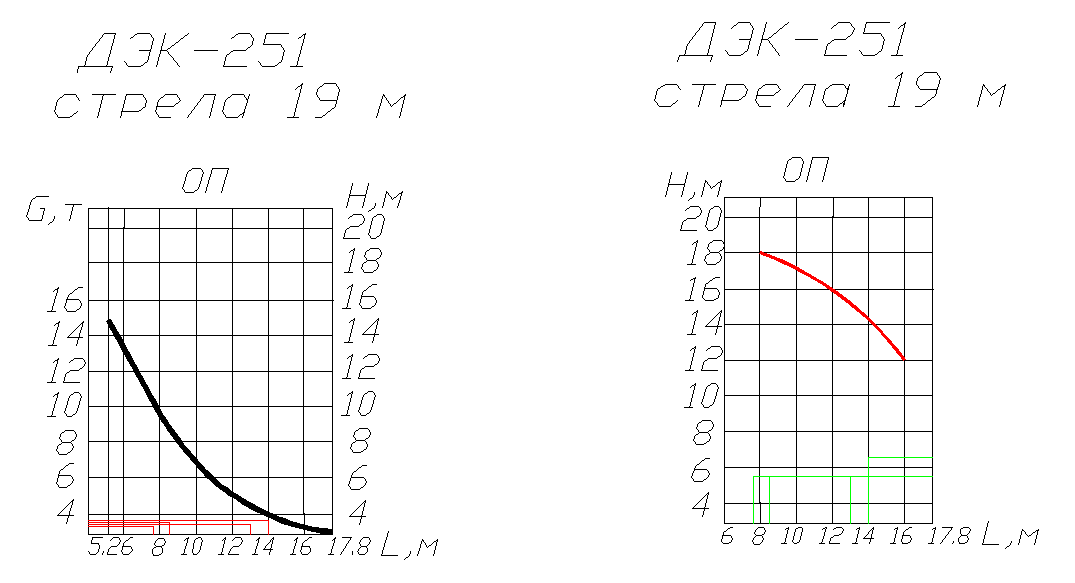

Рисунок 4.13.3. Характеристика крана ДЭК-251 стрела 19 м.
