4.3 Определение объемов земляных работ при разработке котлована.

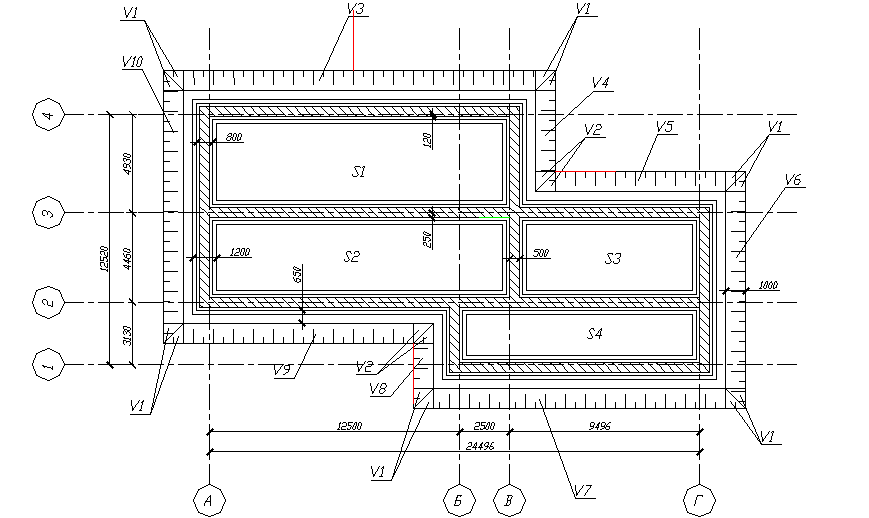

Рисунок 4.3.1 - Схема котлована.

Объем откоса при внешних углах котлована ( ):

Объём одного внешнего угла котлована:

Объём всех внешних углов котлована:

где n1 =10 – количество внешних углов.

Объем откоса при внутренних углах котлована ( ):

Объём одного внутреннего угла котлована:

Объём всех внутренних углов котлована:

где n2=4 – количество внутренних углов.

Объем линейных откосов:

Призма с основанием по контуру дна котлована:

где F_дна – площадь котлована по дну

Определение объёма обратной засыпки пазух:

Для легкого суглинка коэффициент остаточного разрыхления Kор лежит в пределах от 0,03 до 0,06. Примем Kор =0,05.

Определение объёма грунта подсыпки под полы:

Объём подсыпки под фундамент:

Объём подсыпки под фундамент равен объёму ручной работы. Таким образом:

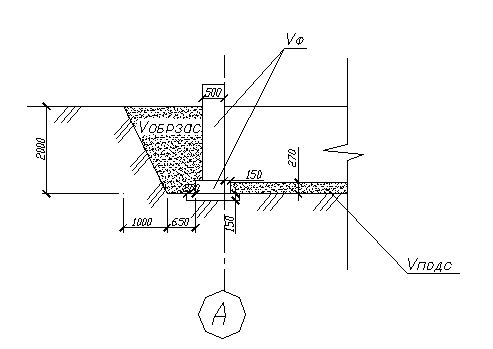

Рисунок 4.3.2 - Схема к определению объема обратной засыпки пазух и засыпки под полы.

Объём тела фундамента:

Объём котлована:

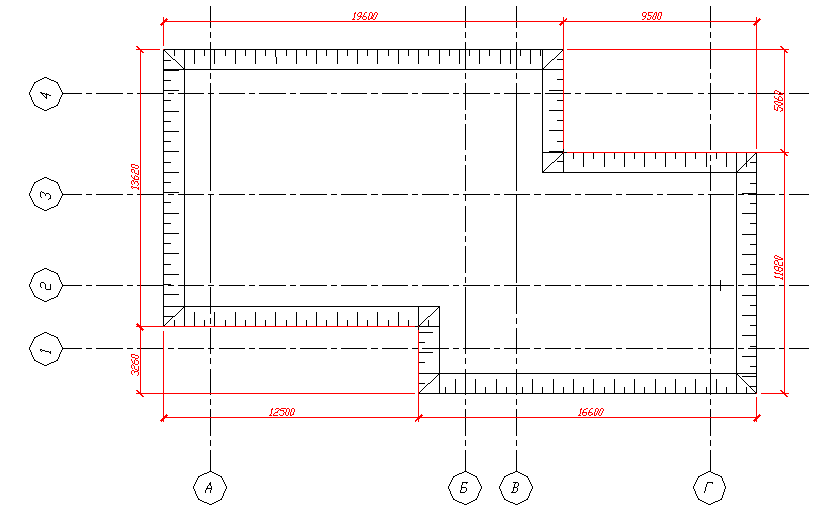

Рисунок 4.3.3 - Схема к определению объема котлована

4.4 Определение объёма грунта рыхления

Для рыхления мерзлого грунта принимаем бульдозер-рыхлитель Согласно Е2-1-2(табл.1). Принимаем ДП-7С.

Таблица 4.4.1 - Технические характеристики бульдозера-рыхлителя ДП-7С

Наименование показателей	Единицы измерения	Показатели
Глубина рыхления	м	0,7
Ширина рыхления	м	1,56
Управление		Гидравлическое
Число зубьев	шт	3
Марка трактора-тягача		Т-180
Мощность	кВт (л.с.)	132 (179)
Масса рыхлительного оборудования	т	1,75

Рыхление будем производить бульдозером-рыхлителем ДП-7С

4.5. Подбор ведущих машин и механизмов по рабочим (техническим) параметрам

Условие наполнения ковша "с шапкой" за одно черпание.

Необходимо принять такую емкость ковша экскаватора, чтобы за одно черпание ковш наполнялся "с шапкой".

Данное условие выдерживается при соблюдении неравенств:

для рабочего оборудования прямая и обратная лопата

где

hmin=1,4 – наименьшая высота (глубина) забоя, обеспечивающая наполнение ковша "с шапкой" за одно черпание, м;

hk=2 – минимальная глубина котлована, м.

Принимаем экскаватор ЭО-3322 с объемом ковша 0.5, м3;

Таблица 4.5.1. Технические характеристики экскаватора ЭО-3322

Марка экскаватора	Емкость ковша q, м3	Rрmax, м	Hmax, м	Радиус разгрузки Rв, м		Hвmax, м
				при высоте разгрузке 3 м	При Hвmax
ЭО-3322	0,5	7,5	4,2	5,2	6,7	4,8
