4.Организация и технология производства работ
4.1 Определение номенклатуры работ
Номенклатурный процесс выполнения работ нулевого цикла здания включает в себя:
1) Земляные работы:
а) основные процессы;
- разработка котлована;
- транспортирование грунта;
б) вспомогательные процессы:
- рыхление мерзлого грунта;
- доработка грунта вручную и зачистка дна котлована;
- обратная засыпка пазух котлована;
- засыпка грунта подсыпки под полы;
- разравнивание грунта обратной засыпки пазух и подсыпки под полы;
- уплотнение грунта пазух;
2) железобетонные работы;
а) основные процессы;
- установка опалубки;
- укладка бетонной смеси;
- утепление опалубки;
- разборка опалубки и утепления;
б) вспомогательные процессы;
- укладка бетонной смеси;
- уход за бетоном;
3) Монтажные работы:
а) основные процессы:
- укладка плит перекрытия;
б) вспомогательные процессы:
- заливка швов плит перекрытия.
4) гидроизоляционные работы:
- устройство вертикальной окрасочной гидроизоляции в два слоя;
- устройство горизонтальной оклеечной гидроизоляции в один слой.
4.2.Конструктивно-планировочное решение
Заполнение спецификации сборных элементов
Таблица 4.2.1. - Спецификация сборных элементов
№№ пп |
Наименование и Условное обозначение конструкций |
Марка конструкции |
Кол. Шт |
Геометрические размеры ,м |
Масса,т |
||||||
l |
b |
h |
одного |
Всех
|
|||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|||
1 |
Многопустотная плита перекрытия ПК30.15-8 |
ПК30.15-8Т |
7 |
2.98 |
1.49 |
0.22 |
1.425 |
9.975 |
|||
2 |
Многопустотная плита перекрытия ПК42.15-8 |
ПК42.15-8Т |
14 |
4.18 |
1.49 |
0.22 |
1.97 |
27.58 |
|||
3 |
Многопустотная плита перекрытия ПК48.15 |
ПК48.15-8АтУт |
9 |
4.78 |
1.49 |
0.22 |
2.25 |
20.25 |
|||
|
∑=30 |
|
∑=57.805 |
||||||||
Спецификации арматурной сетки
Таблица 4.2.2. - Спецификация арматурной сетки
№№ пп |
Наименование и Условное обозначение конструкций |
Кол. Шт |
Геометрические размеры,мм |
Масса,кг. |
|||
Длина |
Ширина |
Диаметр |
одного |
Всех |
|||
1 |
2 |
4 |
5 |
6 |
7 |
8 |
9 |
1 |
Арматурная сетка 4х12 |
27 |
3000 |
700 |
16 |
4,731 |
127,737 |
2 |
Арматурная сетка 4х13 |
1 |
2450 |
700 |
16 |
3,864 |
3,864 |
3 |
Арматурная сетка 4х14 |
2 |
2960 |
700 |
16 |
4,668 |
9,336 |
4 |
Арматурная сетка 4х15 |
2 |
1960 |
700 |
16 |
3,090 |
6,182 |
5 |
Арматурная сетка 4х16 |
1 |
1700 |
700 |
16 |
2,681 |
2,681 |
6 |
Арматурная сетка 4х17 |
2 |
1500 |
700 |
16 |
2,366 |
4,731 |
7 |
Арматурная сетка 4х18 |
3 |
1360 |
700 |
16 |
2,145 |
6,434 |
|
|
∑=38 |
|
∑=160,965 |
|||

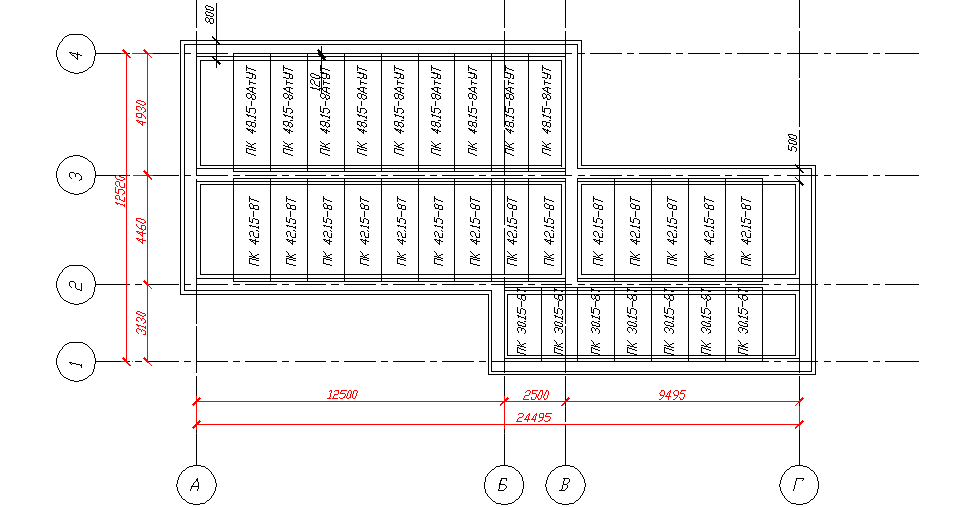

Рисунок 4.2.1 – Схема расположения плит перекрытия.

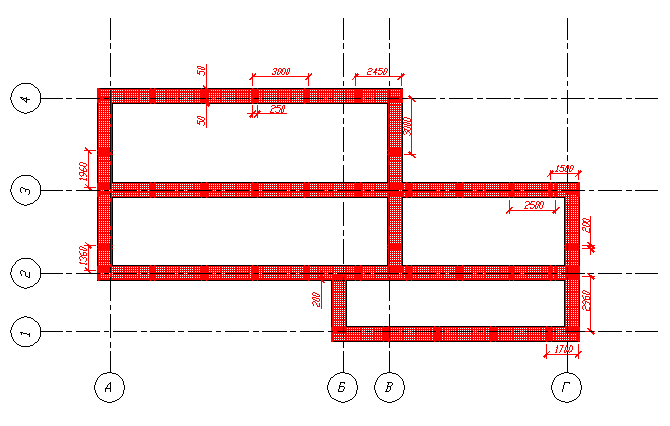

Рисунок 4.2.2- Схема расположения арматурной сетки.
