4 Практическое занятие № 4. Разработка организационно-технологических решений по возведению подземной части здания – 22 часа
Варианты заданий для практических занятий приведены в приложении Г.
4.1 Выбор технических средств для производства земляных работ – 4 часа
4.1.1 Предварительный выбор средств механизации для разработки котлованов и траншей.
Исходными данными для выбора средств в механизации являются:
– дальность перемещения грунта из котлована на площадку LKcp, м;
– дальность транспортирования грунта в отвал L, м;
– глубина котлована hK, м;
– заданный срок производства работ Т3, суток;
– условия производства работ;
– гидрогеологические условия;
– принятые меры защиты выемок от подземных вод;
– принятые методы производства земляных работ в зимнее время.
Возможные методы разработки котлованов и траншей приведены в таблице 4.1.
Таблица 4.1 – Возможные методы разработки котлованов и траншей
Виды земляных работ |
Средства механизации земляных работ |
1 |
2 |
1 Разработка котлованов при глубине до 3 м: а) с использованием грунта для вертикальной планировки площадки;
б) с отвозкой грунта за пределы стройплощадки
|
Бульдозером при LKcp до 100–150 м; скреперами при LKcp до 3–5 км; одноковшовыми экскаваторами (погрузчиками) с погрузкой грунта в транспорт с последующим его разравниванием в насыпь (LKcp > 100–150 м) и/или с отсыпкой грунта на бровку (работа навымет) с последующим его перемещением в насыпь бульдозером (LKcp < 100–150 м)
Скреперами при LKcp до 3–5 км; одноковшовыми экскаваторами (погрузчиками) со сменным оборудованием «обратная лопата» и «драглайн» с разработкой грунта в транспорт и навымет (при отсыпке грунта кавальеров) или «прямая лопата» с разработкой грунта в транспорт |
Окончание таблицы 4.1 |
|
1 |
2 |
2 Разработка котлованов глубиной свыше 3 м: а) с ярусной разработкой грунта: – верхний ярус (hK до 3 м) – нижний ярус
б) с разработкой на всю глубину |
В соответствии с п. 1, a, б
Одноковшовыми экскаваторами (погрузчиками) с погрузкой грунта в транспорт Одноковшовыми экскаваторами (погрузчиками) с разработкой грунта в транспорт и навымет (сменное оборудование «обратная лопата» и «драглайн») или только в транспорт (сменное оборудование «прямая лопата»)
Одноковшовыми экскаваторами (цепным, роторным, траншеекопателем) |
3 Разработка траншей: а) прямолинейные траншеи большой протяженности при ширине по низу до 2,5 м и глубине до 3,5 м
б) прямолинейные и ломанные в плане: – глубиной до 4–5 м; – глубиной более 4–5 м |
Одноковшовыми экскаваторами со сменным оборудованием «обратная лопата» и «драглайн» (при любой ширине) или «прямая лопата» (при ширине траншей более 3 м)
То же, со сменным оборудованием «драглайн» |
Возможные схемы устройства выемок под фундаменты подземной части зданий приведены на рисунках 4.1–4.10.
Рисунок 4.1 – Схема устройства траншей под фундаменты здания при пролетах 18, 24 м

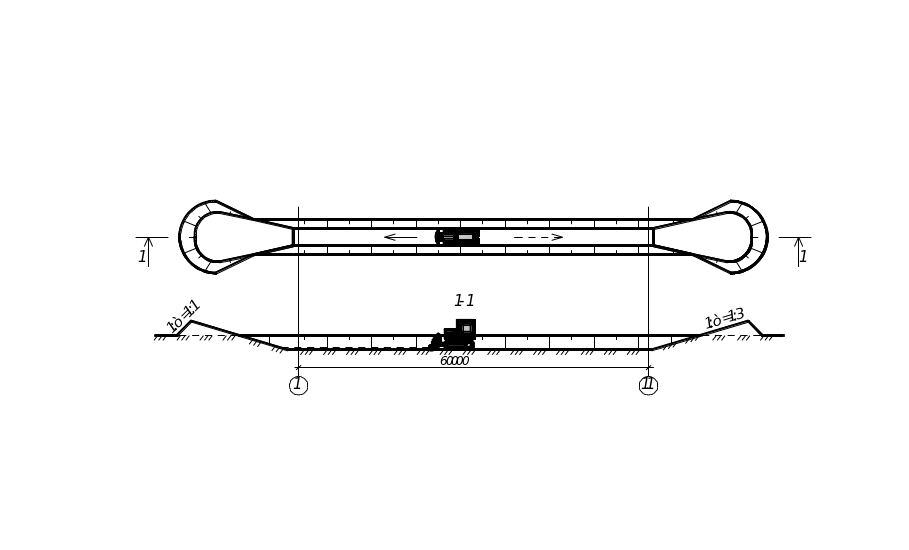

Рисунок 4.2 – Схема разработки траншей бульдозером
Рисунок 4.3 – Схема разработки траншей экскаватором с гидравлическим приводом, оборудованного ковшом «обратная лопата»
Рисунок 4.4 – Схема разработки траншей экскаватором типа «драглайн» с гибкой подвеской ковша

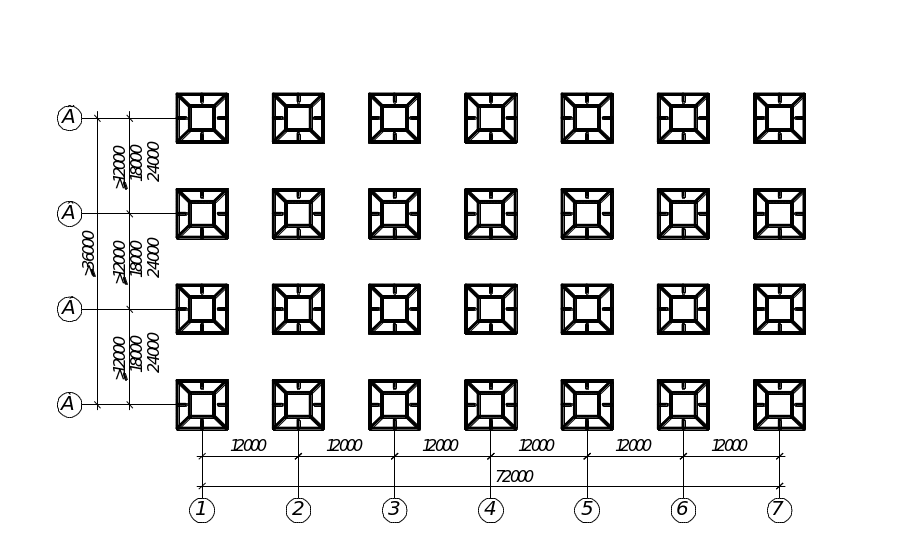

Рисунок 4.5 – Схема устройства котлованов при шаге и пролете колонн 12 м и более
Рисунок 4.6 – Схема устройства котлованов с гидравлическим приводом, оборудованным ковшом «обратная лопата»
Рисунок 4.7 – Схема устройства котлована при сетке колонн 6 и 9 м

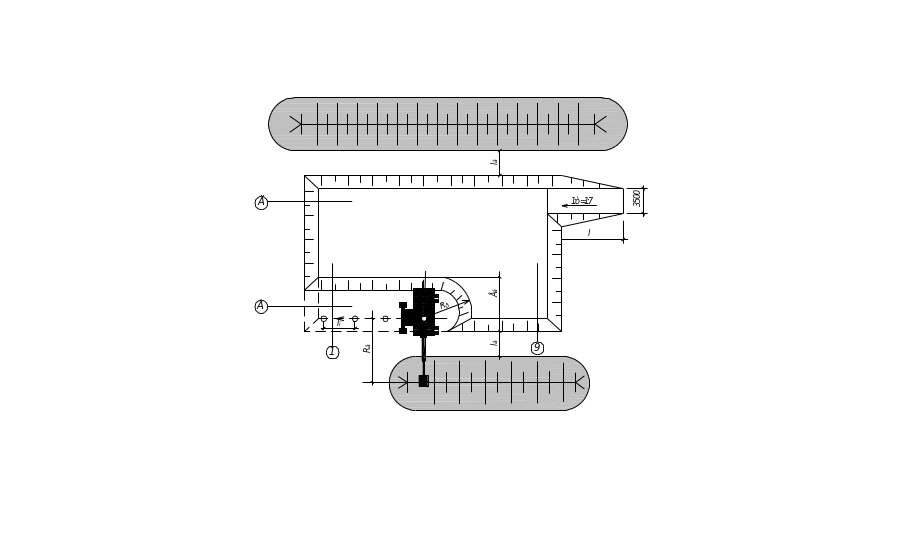

Рисунок 4.8 – Схема лобовой проходки при устройстве котлованов с разработкой грунта навымет
Рисунок 4.9 – Схемы боковых проходок при устройстве котлована с погрузкой грунта в транспортные средства
Рисунок 4.10 – Схемы боковых проходок при устройстве котлована с разработкой грунта навымет
