1.5. Подготовка исходных данных при традиционном расчете токов кз

В качестве примера используется схема электрической сети, представленная на рис.3. Расчет проводится в именованных единицах с

приближенным приведением [2], что позволяет сократить объем ручных вычислений токов КЗ, необходимых для контроля истинности получаемых значений при учебном проектировании.

Параметры генераторов, трансформаторов, линий, а также режимы заземления нейтралей трансформаторов, места установки коммутационной аппаратуры и расчетные точки КЗ даны на рис.3. Все линии 220 кВ оборудованы грозозащитными тросами.

Составление схемы замещения прямой последовательности. Для расчета токов КЗ в именованных единицах принимаем среднее номинальное напряжение сети U_ср.н = 230 кВ.

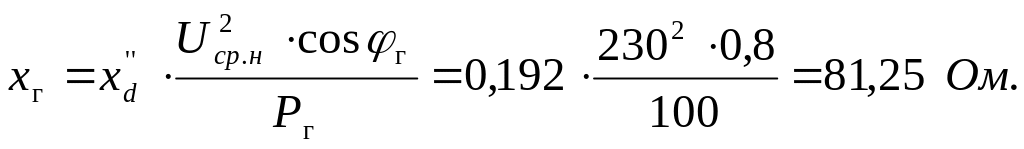

Сопротивление генератора станции А:

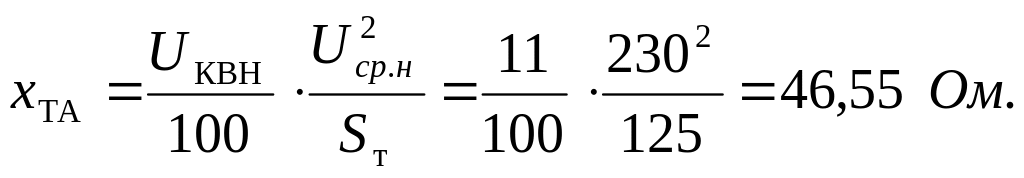

Сопротивление трансформатора блока станции А:

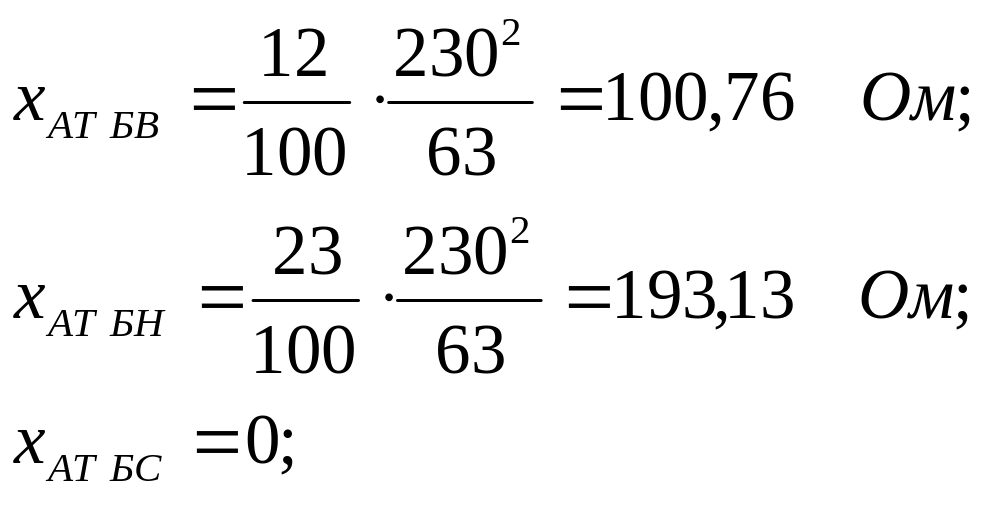

Сопротивления автотрансформатора подстанции Б:

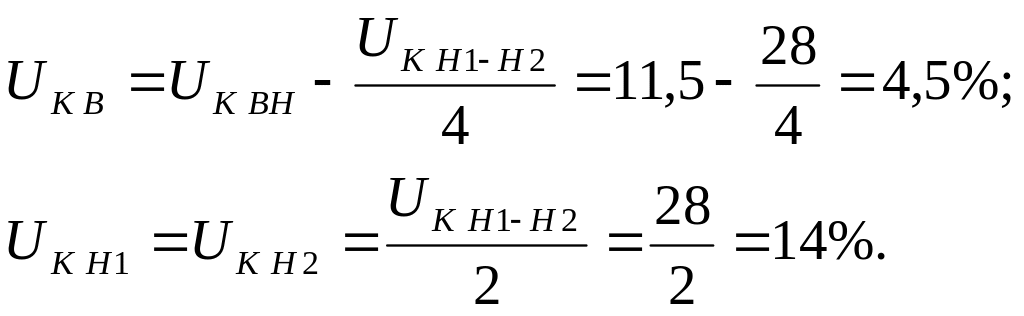

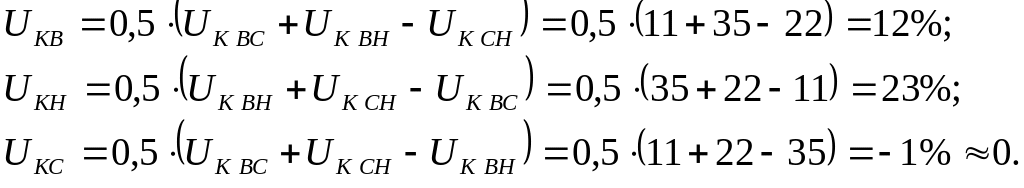

где напряжения короткого замыкания обмоток автотрансформатора:

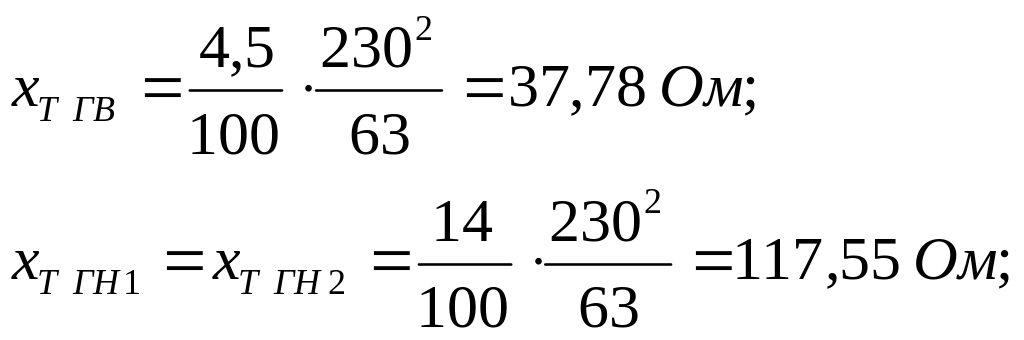

Сопротивления трансформатора подстанции Г:

где напряжения короткого замыкания обмоток

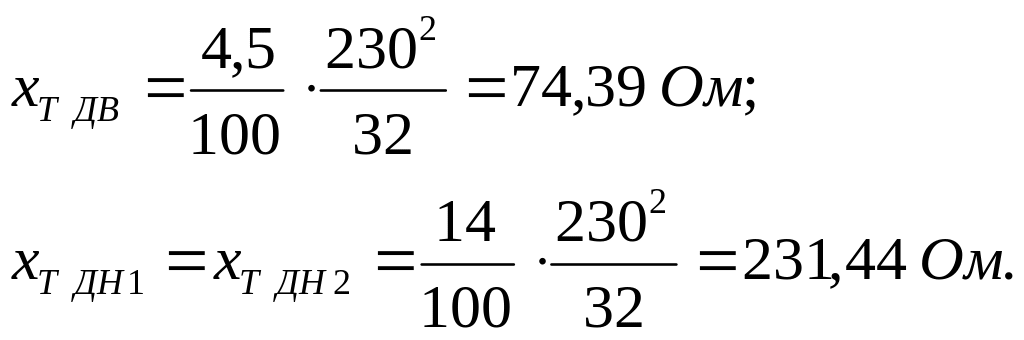

Сопротивления трансформатора подстанции Д:

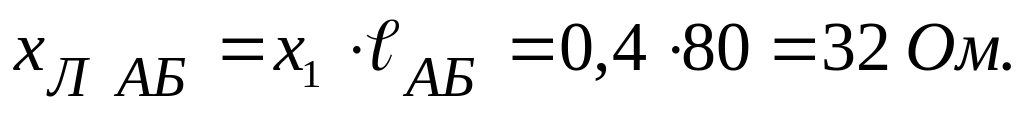

Сопротивление прямой последовательности одной цепи линии АБ:

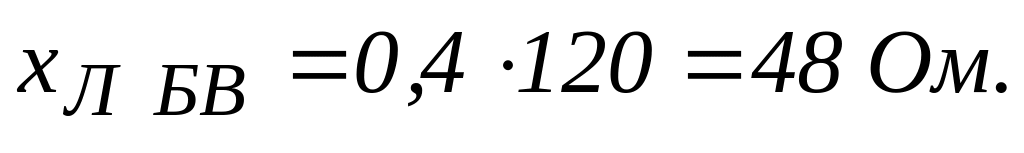

Сопротивление прямой последовательности линии БВ:

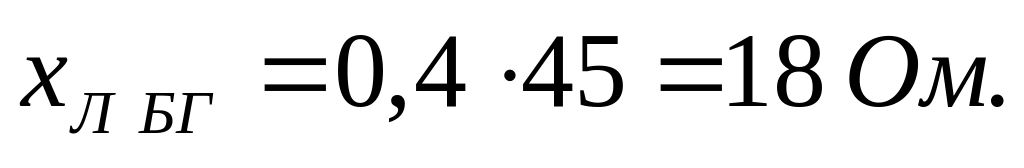

Сопротивление прямой последовательности линии БГ:

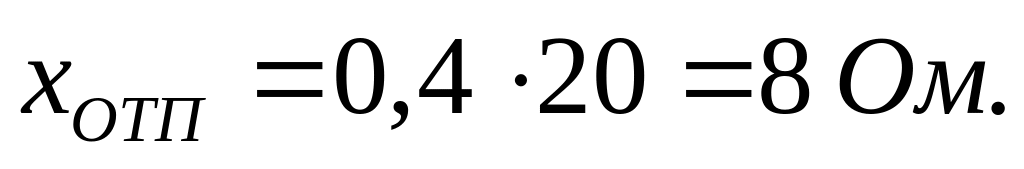

Сопротивление отпайки к подстанции Д:

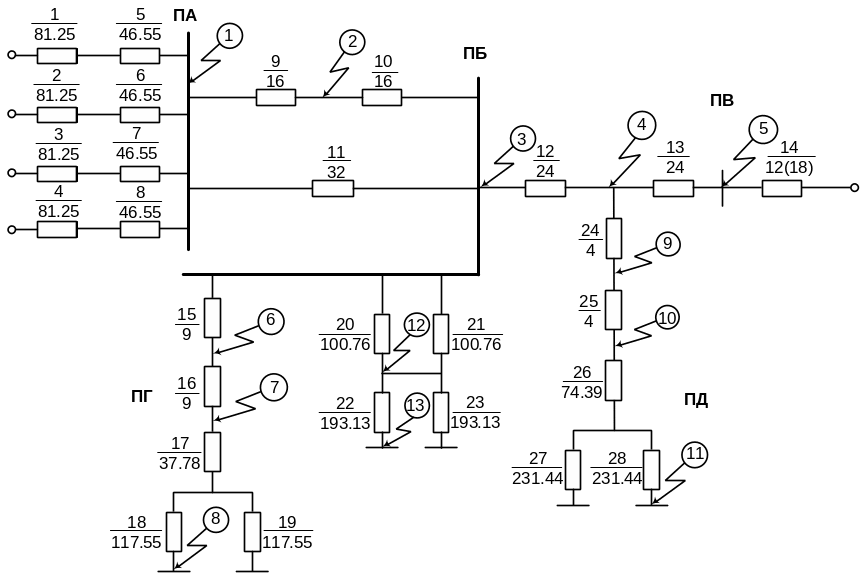

На основании исходной схемы сети составляется схема замещения прямой (обратной) последовательности (рис.4). Точки 2, 4, 6, 9 приняты в средине линий.

Дробные значения у сопротивлений указывают: номер сопротивления (ветви) – в числителе, величину сопротивления – в знаменателе.

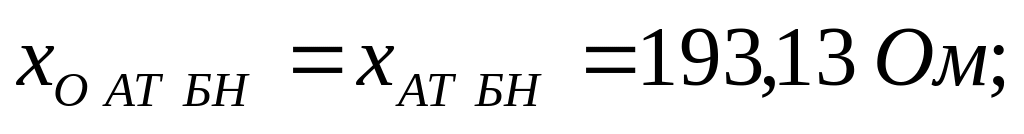

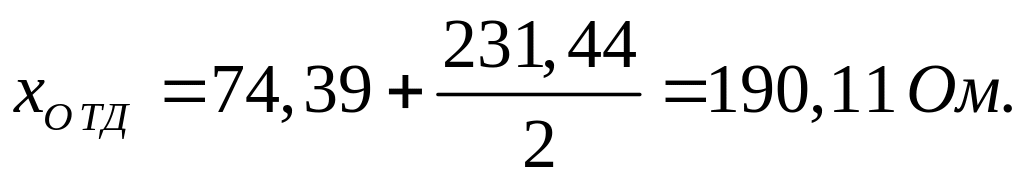

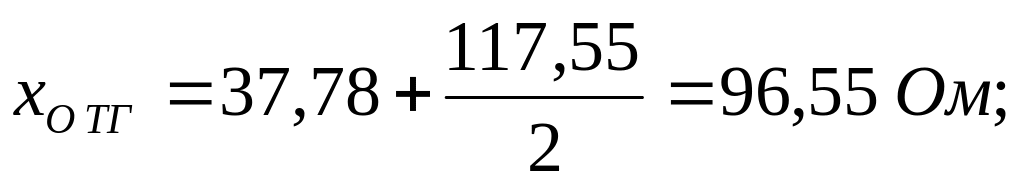

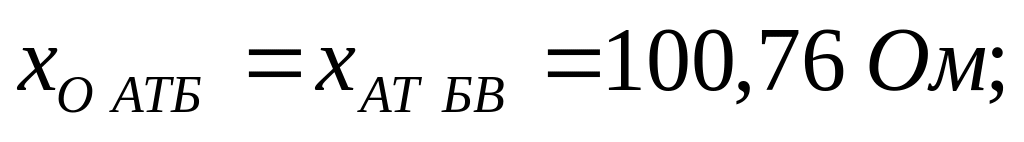

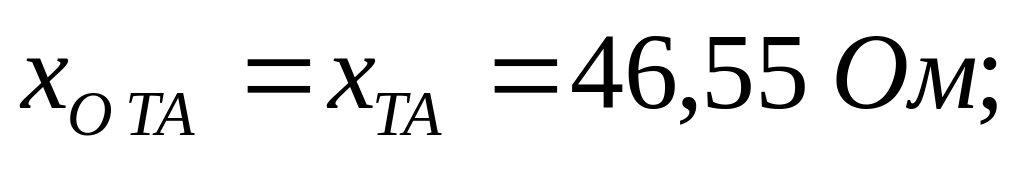

Составление схемы замещения нулевой последовательности. Сопротивления нулевой последовательности трансформаторов и автотрансформаторов:

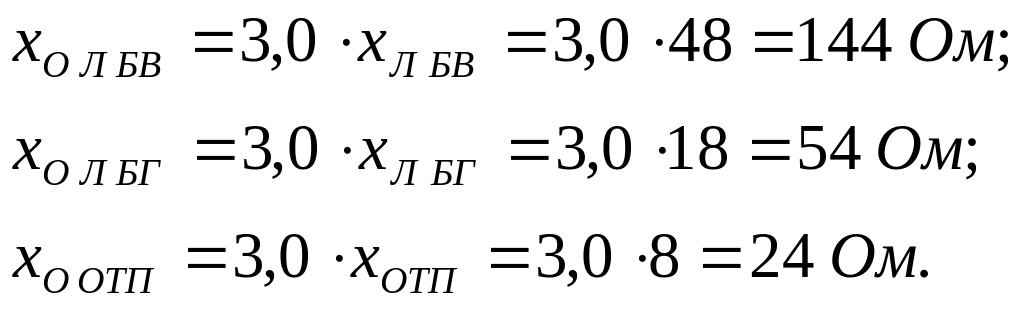

Сопротивления нулевой последовательности одноцепных линий определяются с учетом табл.1:

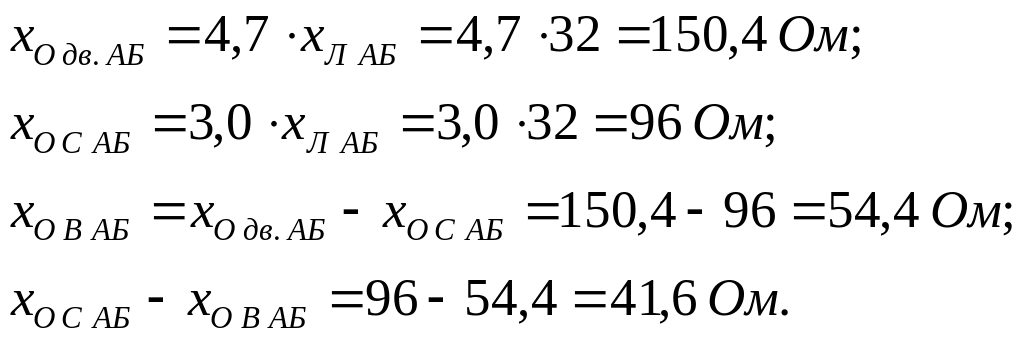

Сопротивления нулевой последовательности двухцепной линии определяются с учетом данных табл.1 и рис.2:

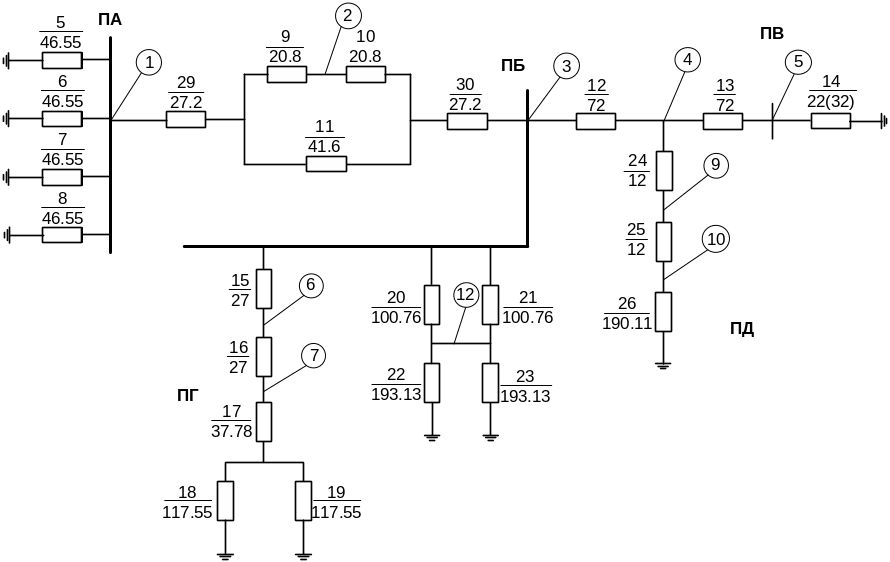

Составляется схема замещения нулевой последовательности (рис.5). Обозначения на схемы приняты такие же, как и для схемы замещения прямой последовательности.

Рис.4. Схема замещения прямой (обратной) последовательности для

Рассматриваемого участка сети

Рис.5. Схема замещения нулевой последовательности для

Рассматриваемого участка сети Выбор расчетных режимов и вычисление токов короткого замыкания

1. Выбор расчетных режимов. Основные режимы, при которых расчету подлежат все точки КЗ, указанные на соответствующих схемах замещения:

а) максимальный – в работе находятся все генераторы, трансформаторы и линии при максимальном режиме смежной системы;

б) минимальный – отключен один блок на станции А при минимальном режиме работы смежной системы.

Дополнительные расчетные режимы для согласования защит линий, соответствующие максимальным и минимальным токам защит линий и требуемым значениям коэффициентов чувствительности:

а) максимальный режим – отключена и заземлена одна из параллельных линий, расчетные точки КЗ 1, 2, 3;

б) максимальный режим – каскадное отключение КЗ у шин подстанции А (точка 1') и у шин подстанции Б (точка 3');

в) то же, что и п.б, но в минимальном режиме;

г) расчетные режимы для согласования защит линий.

2. Вычисление токов трехфазных КЗ. Определение токов КЗ для каждой точки производится в следующем порядке:

а) сворачивается схема замещения (прямой последовательности) относительно данной точки КЗ с учетом того, что ЭДС всех источников равны и совпадают по фазе;

б) вычисляется ток КЗ в месте повреждения по формуле (1.4);

в) полный ток в месте повреждения распределяется по ветвям схемы замещения.

3. Вычисление токов однофазных КЗ. Определение токов при однофазных КЗ на землю для каждой точки повреждения производится в следующем порядке:

а) сворачивается схема замещения нулевой последовательности относительно данной точки КЗ;

б) вычисляется ток в месте повреждения по формуле (1.7), при этом значения принимаются по результатам расчета трехфазных КЗ для данной точки и данного режима;

в) распределение полного тока производится по ветвям схемы замещения нулевой последовательности.
