Пара 5.
Международное сотрудничество.
Комитет рос тех регулирования в соответствии с законом о техническом регулирование в праве представлять РФ в международных родных и региональных организациях осуществляющих деятельность по стандартизации.
Основные задачи в области международного сотрудничества:
Гармонизации национальной системы стандартизации РФ с международными региональными прогрессивными национальными системами стандартизации других стран.
Совершенствование фонда отечественных нормативных документов по стандартизации на основе применения международных региональных национальных стандартов других стран и максимального использования достижения научно технического прогресса.
Нормализация национальных стандартов
Повышение качества отечественной и продукции, ее конкурентоспособности на мировом рынке.
Разработка региональных и международных стандартов на основе отечественных стандартов на новые конкурентно способные продукции и технологии, в том числе созданные в результате 2у стороннего и многостороннего сотрудничества.
Нормативное обеспечение торгово-экономического и научно-технического сотрудничества с другими странами и участия РФ в международном разделении труда.
Обеспечения РФ при разработке региональных стандартов.
Обеспечение единства измерения с другими странами.
Международное сотрудничество РФ по линии международных подразумевает непосредственное участие в организациях по разработке и применение стандартов в народном хозяйстве, проведение совместных научных исследований обмен опытом и информацией взаимная консультация и другое.
Межгосударственные стандарты.
Единая система конструкторской документации.
ЕСКД это комплекс стандартов устанавливающих взаимосвязанные нормы и правила по разработке оформлению и обращению конструкторской документации разрабатываемой и применяемой на всех стадиях жизненного цикла продукции. Конструкторская документация является, товаром на нее распространяются все нормативно правовые акты ка на товарную продукцию.
Межгосударственные стандарты ЕСКД распределяются по группировкам:
Общие положения. Устанавливают назначение область распространения и состав комплекса ЕСКД, документы, выполненные на печатающих и графических устройствах ЭВМ.
Основные положения

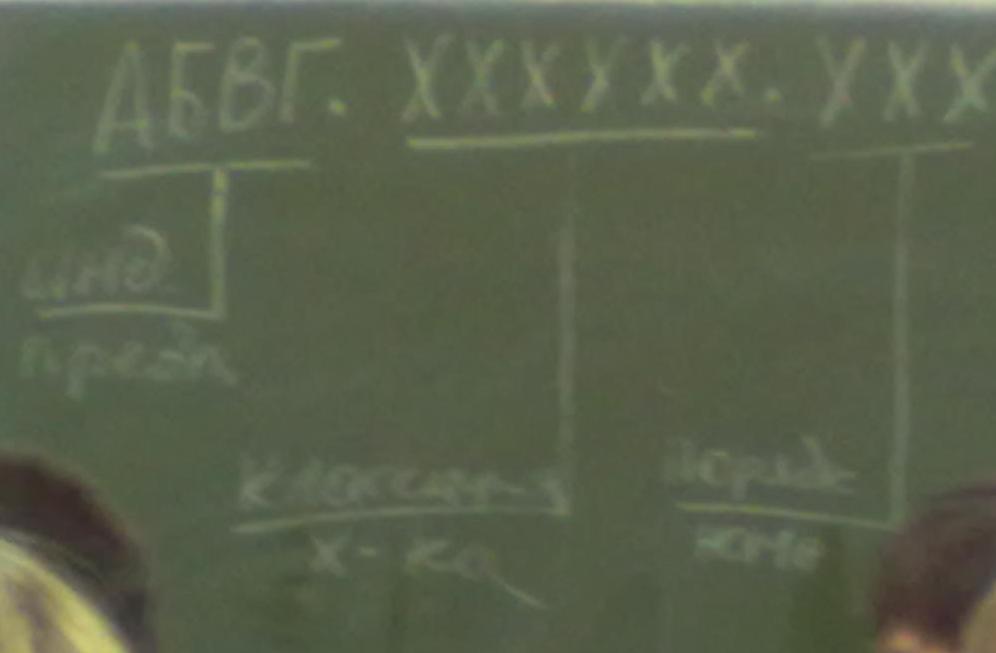

Классификация и обозначение изделий и конструкторские документов
Общие правила выполнения чертежей
Правила выполнения чертежей различных изделий
Правила изменения и обращения конструкторской документации
Правила выполнения эксплуатационной и ремонтной документации
Правила выполнения схем
Правила выполнения документов при макетном методе проектирования
прочие стандарты.

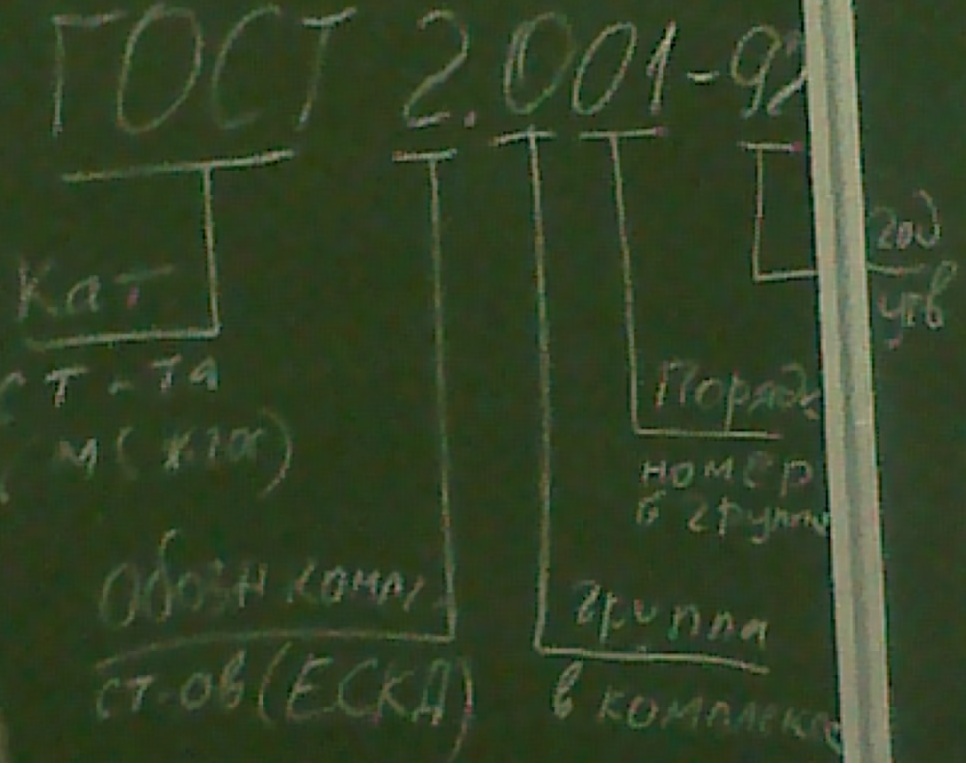

О
бозначения
стандартов
Основное назначение стандартов ЕСКД в усановлении единых оптимальных правил выполнения и обращения конструкторской документации которые обеспечивают:
применение современных методов при проектирование изделий.
Возможность
Оптимальную комплектность конструкторской документации механизацию и автоматизацию, обработку конструкторскую документацию.
Высокое качество изделий
Наличие в конструкторской документации требований обеспечивающих безопасность использования изделий для жизни и здоровья потребителей окружающей седы, а так же предотвращения причинения вреда имуществу.
Возможность расширения унификации и стандартизации при проектировании изделий .
Возможность проведения сертификации изделий.
Сокращение сроков и снижение трудоёмкости производства
Правильную эксплуатацию изделий.
Оперативную подготовку документации для быстрой переналадки действующего производства.
Упрощение форм конторской документации и графических изображений.
Возможность создания единой информационной базы автоматизированных систем.
Гармонизацию с советующими международными стандартами.
Гармонизацию с соответствующими международными стандартами.
Стандарты первой группы устанавливают порядок организации конструкторских работ, стадии разработки конструкторской документации, деление проектированного изделия на составные части общие требования к выполнению конструкторской документации (чертежи, схемы, спецификации).
Виды изделия.
Стандартам предусмотрено 4 вида изделий деталей сборочные единицы комплексы и комплекты. Сборочные единицы – изделие, состоящее из нескольких деталей и собираемое на предприятии изготовителя.
Комплекс – это 2 и более специфицированных изделия не соединённых на предприятии изготовителя сборочными операциями, но предназначенных для выполнения взаимосвязанных эксплуатационных функций.
Комплект – это 2 и более изделия не соединённых на предприятии изготовителя сборочными операциями и представляющими набор изделий имеющих общее эксплуатационное назначение вспомогательного характера.
Рабочая конструкторская документация.
Для опытного образца, разработка конструкторской документации предназначенной для разработки опытного образца без присвоения литеры. Изготовление и предварительные испытания опытного образца, корректировка конструкторской документации по результатам изготовления испытаний присвоение литеры О. Проведение приёмочных испытаний опытного образца, корректировка документации и литеры О1.
Д
ля
варианта серийного производства
изготовление и испытания установочной
серии по документации с литерой О1.
Корректировка конструкторской
документации по результатам изготовления
и испытания установочной серии. А также
оснащение технологического процесса
изготовления изделия присвоение
документам литеры А.
Стандарты 2 группы устанавливают правила классификации и обозначение изделий согласно действующим в стране классификаторам.
Стандарты 3 группы устанавливают размеры форматов чертежей, масштабы, правила образования на чертеже видов, разрезов, сечений, правила постановки размеров и предельных отклонений, обозначений шероховатостей и так далее.
Стандарты 4 группы устанавливают правила оформления чертежей, изделий, общемашиностроительного применения, такие как зубчатые колёса, червяки, трубопроводы, кабели и другие.
Стандарты 5 группы устанавливают общие правила хранения, учёта, дублирования, и передачи конструкторской документации.
Стандарты 6 группы устанавливают правила выполнения, внесения изменений в эксплуатационную и ремонтную документацию ее комплектности.
Стандарты 7 группы устанавливают классификацию и правила выполнения чертежей схем, а также условности и упрощения которые следует применять при начертании схем.
Стандарты 8 группы устанавливают требования по выполнению документов при макетном методе проектирования.
Стандарты 9 группы, прочие стандарты. Входят стандарты, не вошедшие в другие группы.
Единая система технологической документации.
