Виды антенн и их характеристики Штыревая антенна.

Антенна незаправленная (антенна кругового действия). Можно придать небольшую направленность путем использования коротких проводов в качестве противовеса, либо изменением наклона штыря относительно земной поверхности.

Рис. 8. 3 Диаграмма направленности штыревой антенны: а) — без противовеса; б) — с противовесом

Антенна «Наклонный луч».

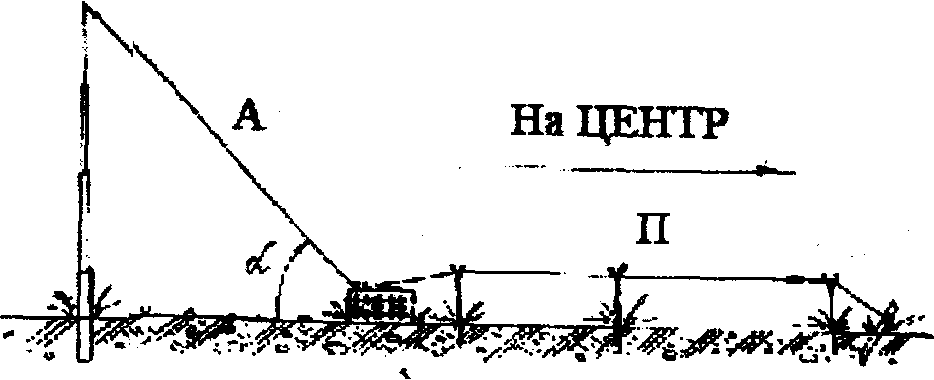

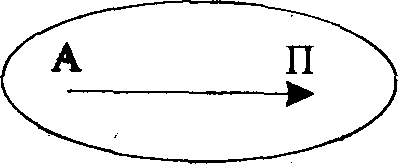

Рис. 8.4 Диаграмма направленности антенны «наклонный луч»

Степень направленности антенны «Наклонный луч» с противове­сом зависит от соотношения вертикальных и горизонтальных прово­дов, а также от угла наклона антенны к поверхности земли — а.

Зависимость дальности связи от угла наклона а

Дальность связи, км	Угол наклона антенны а, град
до 400	20-30
400 - 800	30-60
800 - 1600	60-90
свыше 1600	90

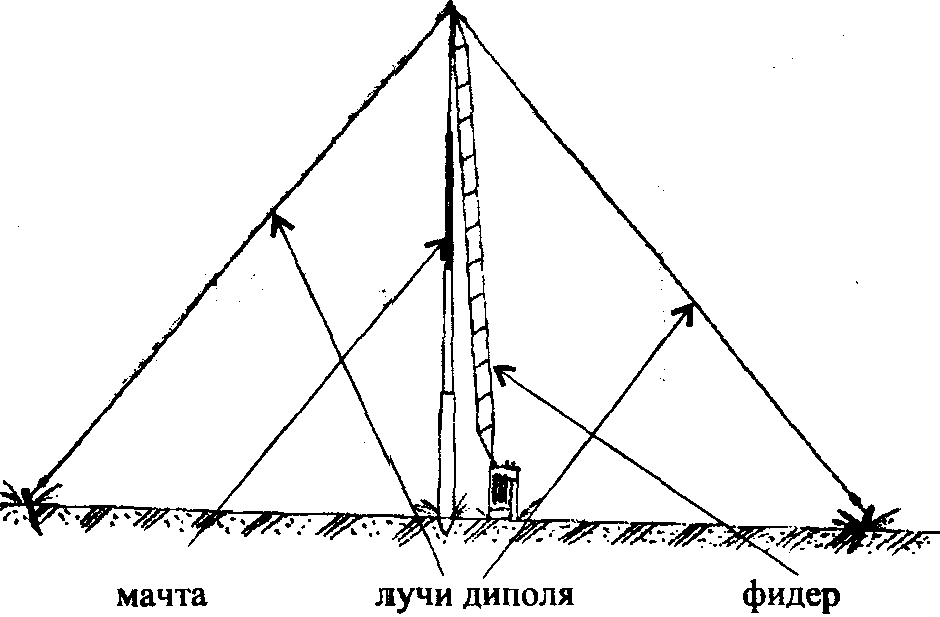

Симметричный наклонный вибратор (диполь).

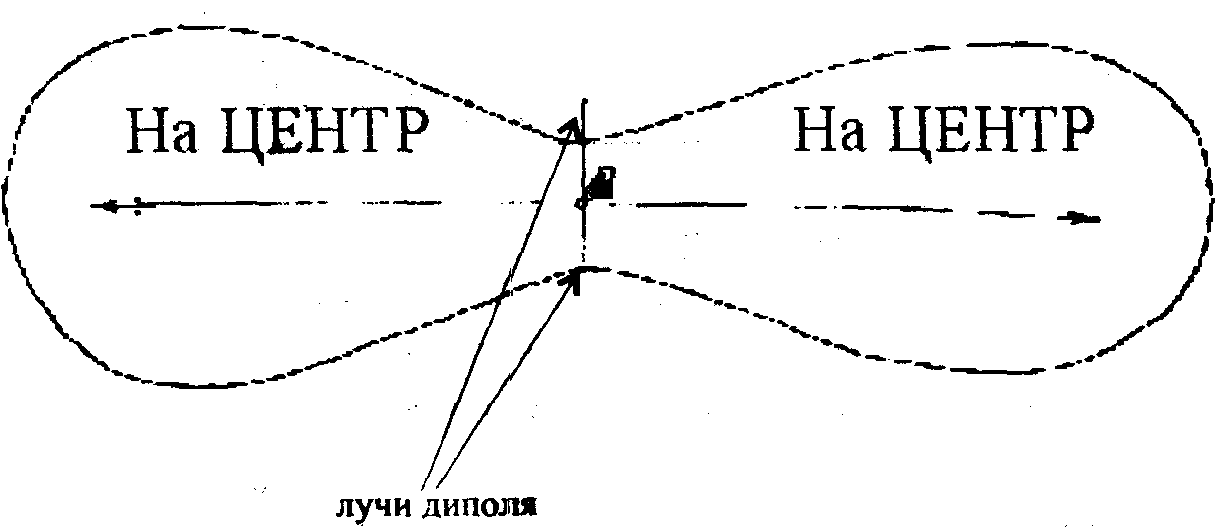

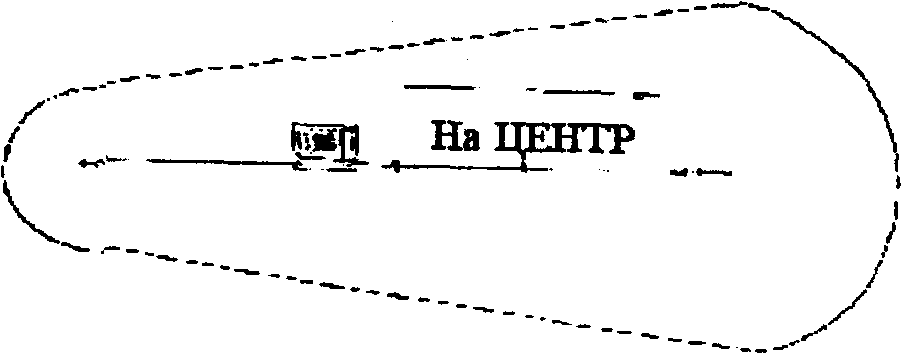

Рис. 8.5 Диаграмма направленности антенны диполь

Антенна бегущей волны (aбb).

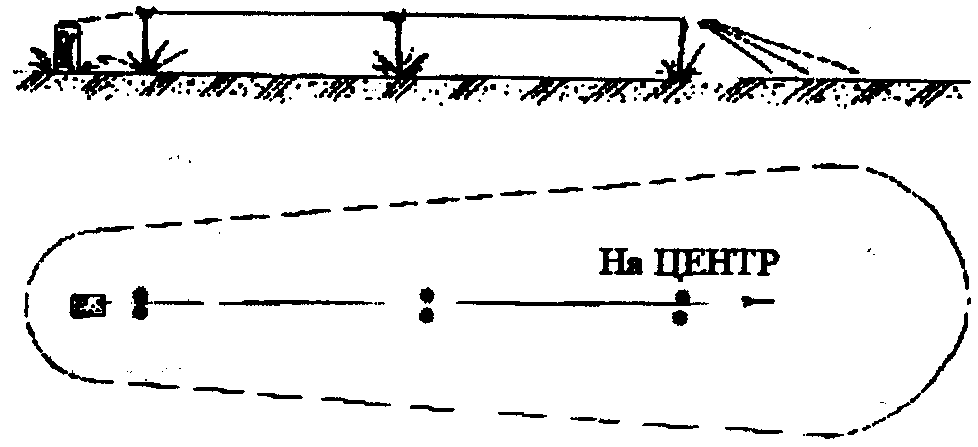

Рис. 8.6 Диаграмма направленности антенны бегущей волны

Л — образная антенна

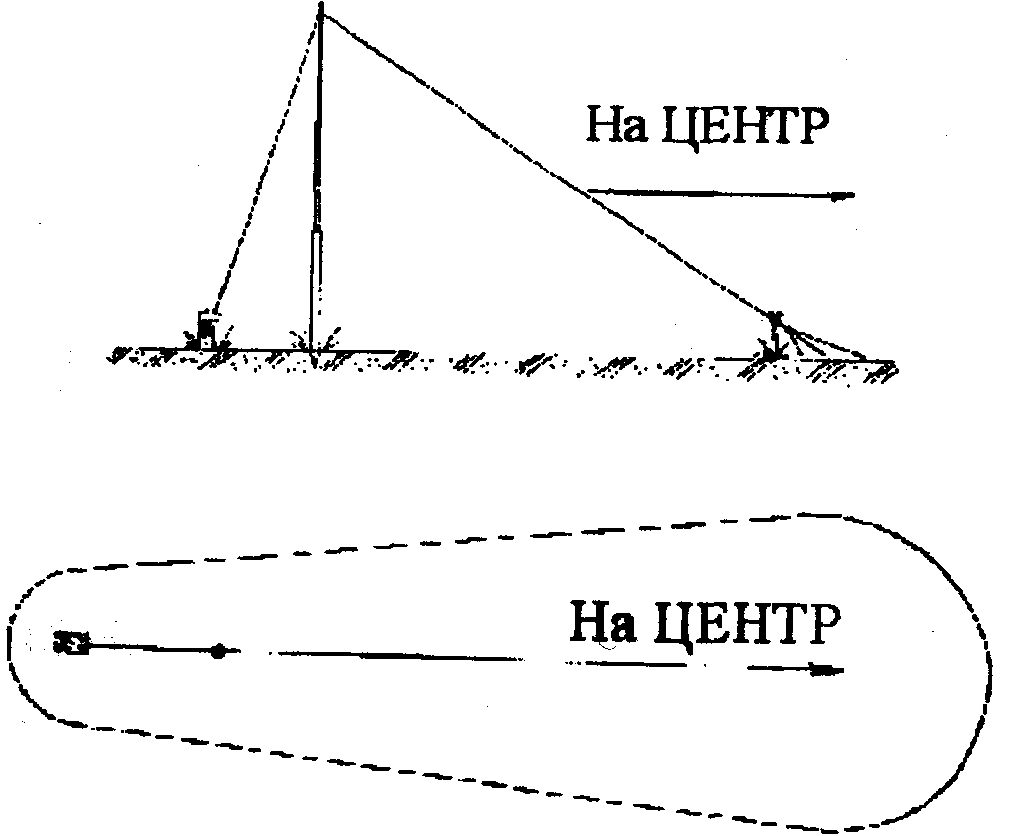

Рис. 8.7 Диаграмма направленности Л-образной антенны

Более эффективная, чем обычная АБВ, т. к. подъем уменьшает по­тери в земле и приводит к приему волн как вертикальной, так и гори­зонтальной составляющих ЭМВ.

Развертывание радиостанций на различной местности

В лесу наиболее оптимальными местами для развертывания и ра­боты средств СРС являются:

а) опушка леса, большие поляны, направленные своими открьггыми местами в сторону ЦЕНТРА;

б) мелкий кустарник с отдельными крупными деревьями. При работе на холмистой (гористой) местности место для развертывания целесообразно выбирать на склонах холмов (гор), обращенных в сторону ЦЕНТРА.

Виды источников помех и нормы удаления радиостанций от них

№ п/п		Рекомендуемое удаление, км
1	Воздушные линии связи, низковольтные линии и др.	0,2
2	Электромоторные установки	0,2
3	Автомобильные дороги	0,3
4	Электрифицированные ж/д и трамвайные	до 1,0
3	Автомобильные дороги	0,3
4	Электрифицированные ж/д и трамвайные	до 1,0
5	Госпитали и больницы с электроустановками	1,0
6	Высоковольтные линии с напряжением до 3,5 кв	1,0
7	Электростанции открытого типа	1,5
8	Высоковольтные линии с напряжением более 60 кв	2,0
9	Радиолокационный установки	2,0
10	Сварочные аппараты	6,0
11	Широковещательные станции	15-20

Основные характеристики источников питания

№ П\П	Тип источника	Где используется	Характеристики
			Напряжение, в	Ёмкость, А • ч при t°=15-40°C	Масса, кг
1	10НКП-6С	Р-394КМ; Р-353С; «Северок-К»; «График-М»	12,6±2	6	4,5
2	ПКНПЗ-7 (UBRDH)	Р-394КМ; Р-353С; «Северок-К»; «График-М»	12,6±2	7	5,5
3	10НКГЦ-1Д	Р-392; Р-3970К(ОК-2); Р-397ЛК(ЛК-2);	12,6±2	1	0,7
4	10НКГЦ-3,5-1	Р-392А-2,5	12,6±2	3,5	3

Примечание: Емкость АКВ существенно зависит от её температу­ры. Например, емкость батареи 10НКП-6с уменьшается до:

3 А ч при t⁰ =-10°- + 15°С, 2 А • ч при t° = - 30°- - 10°С.
