Противопехотные мины иностранных армий Фугасные нажимного действия.

Рисунок, наименование	Материал корпуса	Масса мин/ масса ВВ, кг	ТипВВ	Размеры, см	Усилие срабат., кг	Взрыватель
М 14 (1952) (США)	пластмасса	0,13/0,03	тетрил	диаметр 5,6 высота 4	9-16	механический
ДМ 11 (1958) (ФРГ)	пластмасса	0.2/0,11	тротил	диаметр 8 высота 3,5	10	механический
№ 6 Мк 1(1952) (Великобритания)	пластмасса	0,23 / 0,14	тротил	диаметр 4,4 высота 20,3	9	механический
Разбрасываемая (1977) (Великобритания)	пластмасса	0.23 / 0,01	гексоген	диаметр 6,2 высота 3,4	5-10	механический
обр.1959 г. (Франция)	пластмасса	0,135/0,06	тротил и тетрил	диаметр 6 высота 5,2	18	терочный обр.1959 г.
обр.1951 г. (Франция)	пластмасса	0,09 / 0,06	тротил и тетрил	диаметр 7 высота 5	18	механический
TS-50 (Италия)	пластмасса	0,2/0,05		диаметр 9 высота 4,5		пневмомеха-нический

Осколочные мины кругового поражения, выпрыгивающие

Рисунок, наименование	Материал корпуса	Масса мин/ масса ВВ, кг	Тип ВВ	Размеры, см	Радиус дальности поражения, м	Взрыватель
М 16А1 (1964) (США)	сталь	3/0,45	тротил	диаметр 10,3 высота 12	32	механический №605
ДМ 31 (1959) (ФРГ)	сталь	4/0,55	тротил	диаметр 10,2 высота 12,6	60	механический ДМ-56

Осколочные направленного поражения

Рисунок, наименование	Материал корпуса	Масса мин/ масса ВВ, кг	ТипВВ	Размеры, см	Радиус дальности поражения, м	Взрыватель
М18А1 (1963) (США)	пластмасса	1,6/0,68	С-4	длина 21,6 ширина 3,5 высота 8,3	50 в секторе 60°	механический М3
Мод. F1 (1969) (Франция)	пластмасса	1,5/0.4	пластич­ное	длина 16 ширина 3,5 высота 11	40 в секторе 60°	электромеханический мод. F1

Самодельные взрыватели и замыкатели

Самодельные взрыватели и замыкатели различаются:

По конструкции:

Нажимные

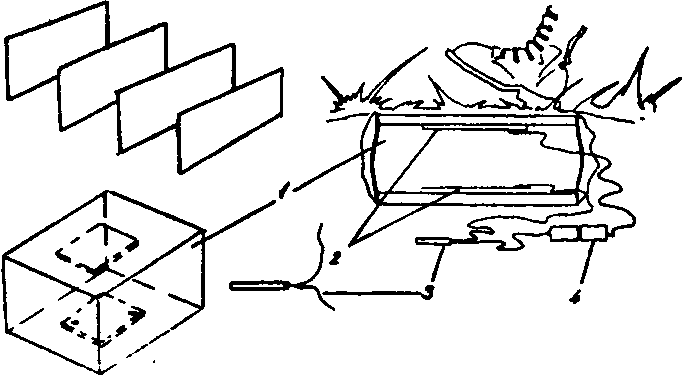

Рис. 7.25 Электрический замыкатель нажимной конструкции. 1 - куски резины; 2 - металлические контакты; 3 - электродетонатор; 4 - источник тока.

Разгрузочные

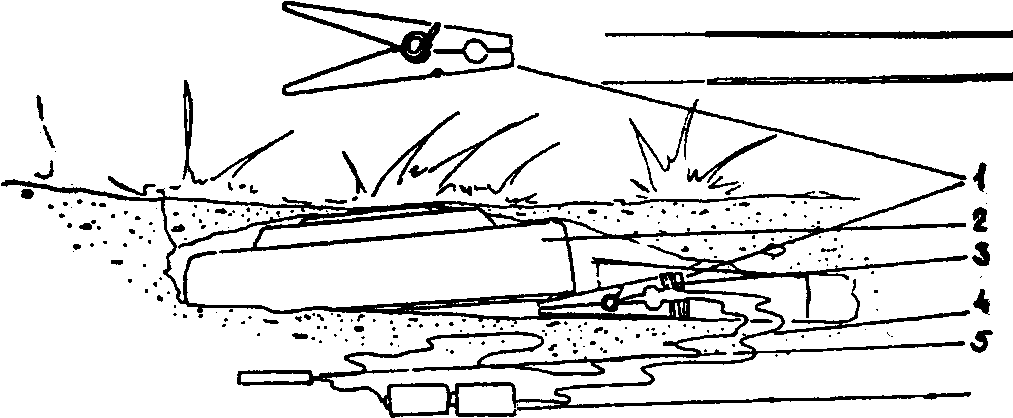

Рис. 7.26 Электрический замыкатель разгрузочной конструкции 1 — бельевая прищепка; 2 - противотанковая мина; 3 — металлические контакты; 4 - провода; 5 - электродетонатор; 6 - источник тока.

Натяжные

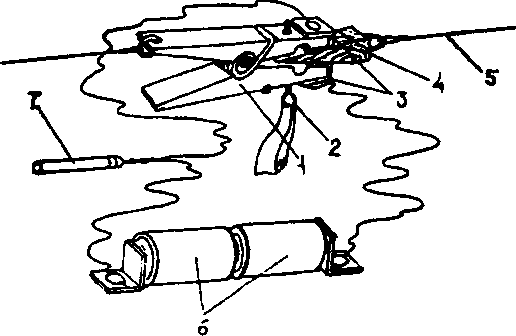

Рис. 7.27 Электрический замыкатель натяжной конструкции. 1 -бельевая прищепка; 2 - предохранительная чека; 3 - металлические контакты; 4 - диэлектрическая прокладка; 6 - источник тока; 7 - электродетонатор.

Обрывные

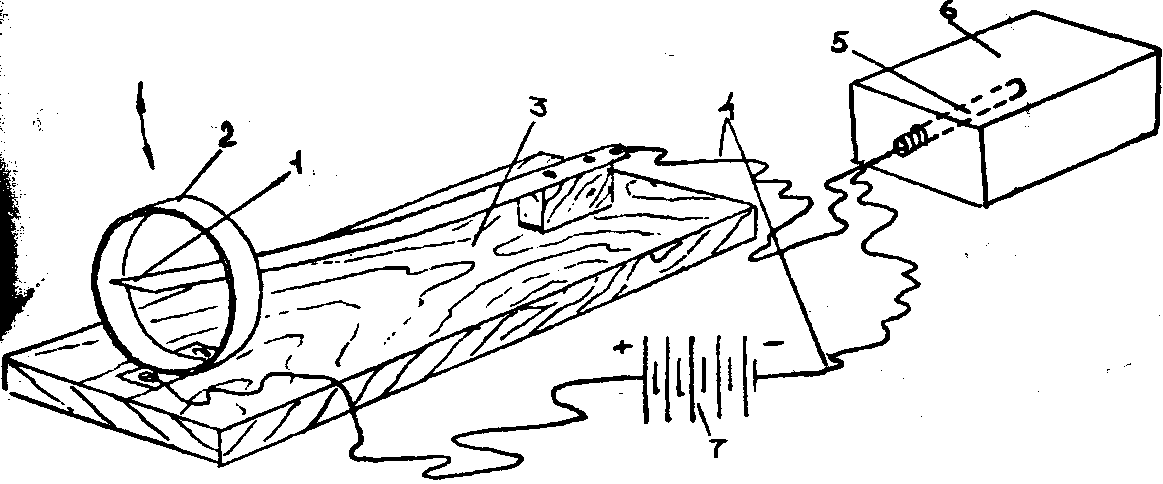

Рис. 7.28 Электрический замыкатель обрывной конструкции. 1 -бельевая прищепка; 2 - металлические контакты; 3 - обрывной датчик цели; 4 - провода; 5 - источник тока; 6 - электродетонатор.

Гравитационные

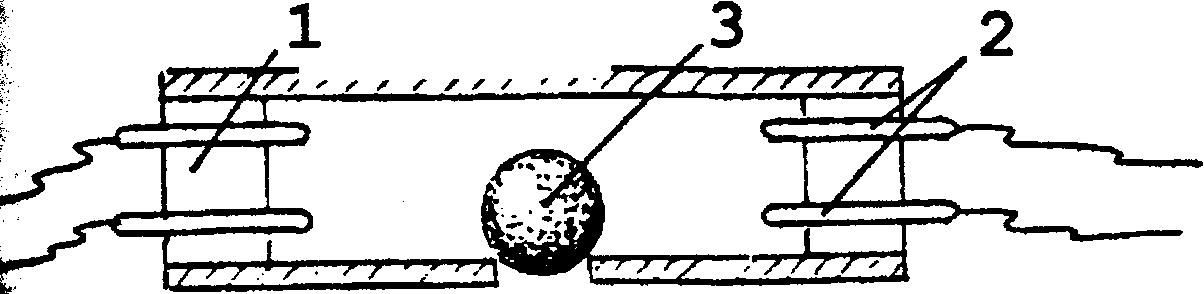

Рис. 7.29 Электрический замыкатель гравитационной конструкции. 1 - диэлектрический корпус; 2 - металлические контакты; 3 - металлический шарик.

Вибрационные

Рис. 7.30 Электрический замыкатель вибрационной конструкции. 1,2 — металлические контакты; 3 - основание; 4 - провода; 5 - электродетонатор; 6 - заряд ВВ; 7 - источник тока.

По степени замедления:

Мгновенного действия

Рис. 7.31 Электрический замыкатель по степени замедления мгновенный. 1 -металлические контакты; 2 - диэлектрическая прокладка; 3 - провода; 4 - источник тока; 5 - электродетонатор; 6 - металлический щуп.

Замедленного действия

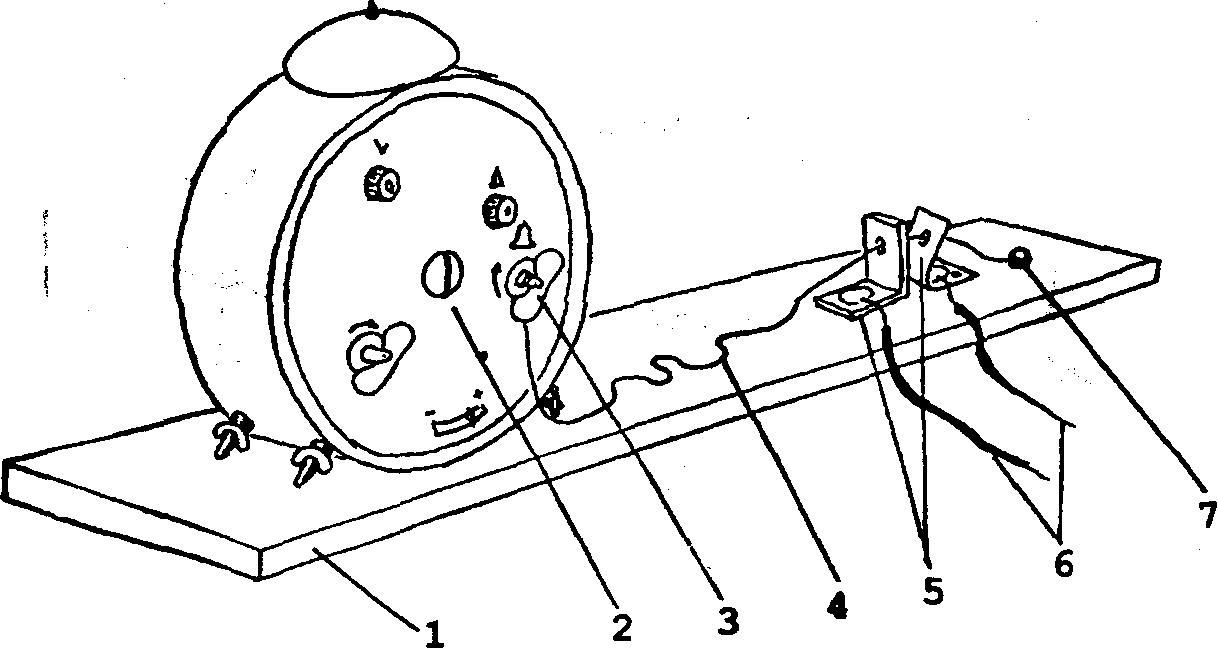

Рис. 7.32 Электрический замыкатель замедленного действия часовой. 1 - основание; 2 - будильник; 3 - привод заводного механизма; 4 - нить; 5- металлические контакты; 6 - провода; 7 - груз.

Рис. 7.33 Пиротехнический замедлитель. 1 - сигарета; 2 - спичка; 3 - огнепроводный шнур; 4 - изолента.

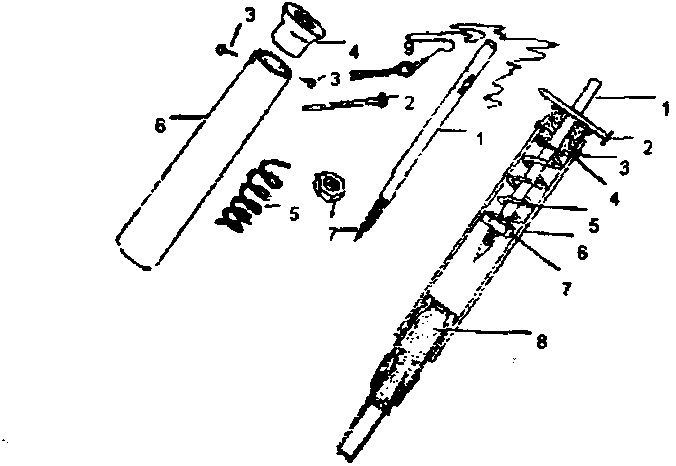

Рис. 7.34 Взрыватель замедленного действия динамометрический. 1 - ударник; 2 - металлоэлемент; 3 - гвозди; 4 - пробка; 5 - пружина; 6 - трубка; 7 - гайка; 8 - запал; 9 - предохранительная чека.

Рис. 7.35 Электрический замыкатель замедленного действия гидромеханический. 1 - ведро; 2 — отверстие; 3 - поплавок; 4 - металлический контакт; 5 - стержень; 6 - второй металлический контакт; 7 - провода; 8 - электодетонатор.

По принципу действия

Химические

Рис. 7.36 Химический взрыватель. - презерватив; 2 - порох; 3 - ампула с серной кислотой; 4 - капсюль-детонатор; 5 - нитки; 6 - дощечки.

Механические

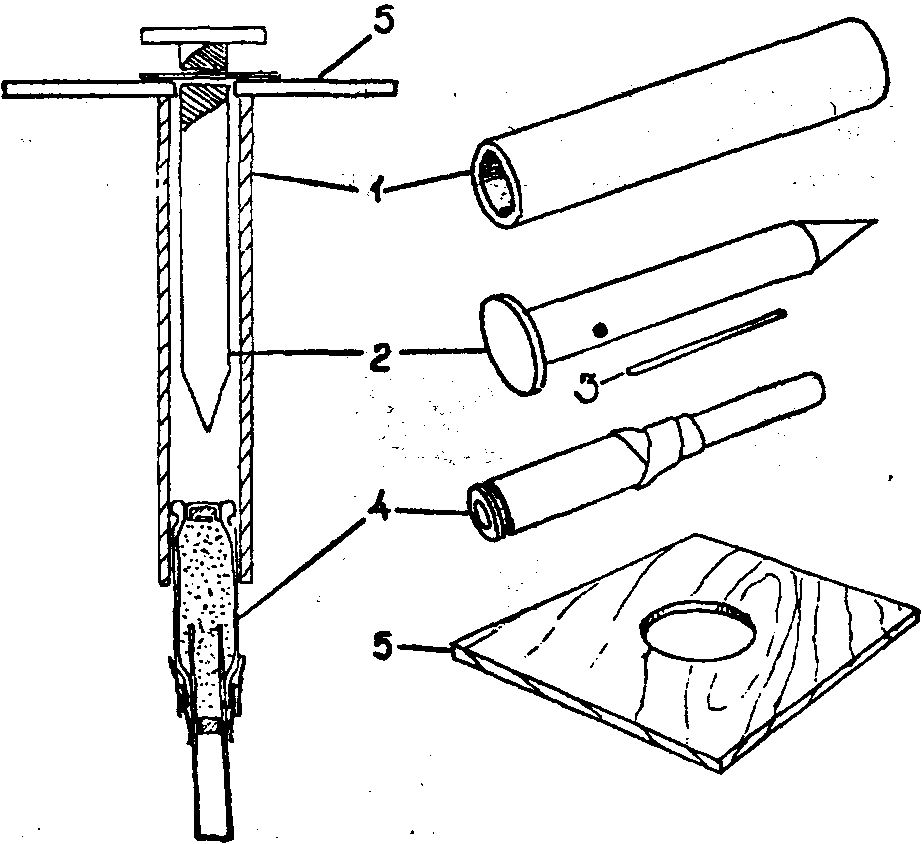

Рис. 7.37 Механический взрыватель. 1 - трубка; 2 - ударник; 3 - чека; 4 - запал; 5 - основание.

Электрические

Рис. 7.38 Электрический замыкатель. 1 - банка; 2 - изолснта; 3 - крышка с отверстием; 4 - металлический контакт; 5 - провода; 6 - заряд ВВ; 7 - электродетонатор.

Электронные

Рис. 7.39 Электронный взрыватель. 1,2— электронная схема; 3,4- металлические контакты; 5 - электродетонатор; 6 - замедлитель; 7 - источник тока; 8 - шариковый замыкатель.
