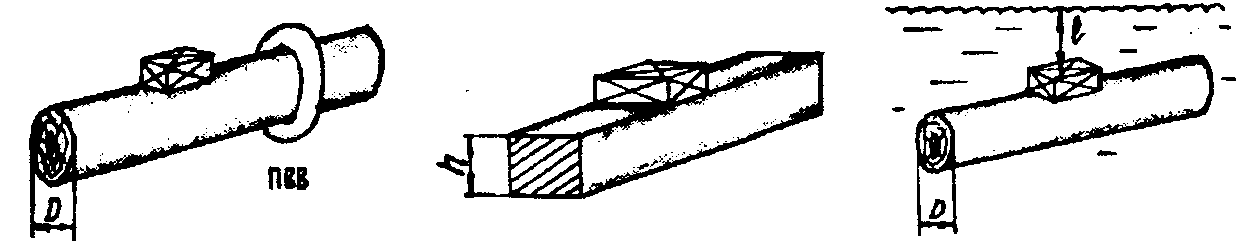

Расчет зарядов для подрывания дерева. Контактные заряды

Рис. 7.10 Контактные заряды

* при применении масса кольцевого заряда из пластита C< на 1/3 С — масса заряда, г (в тротиловом эквиваленте);

D — диаметр бревна, см;

F — площадь поперечного сечения, см2;

L— глубина погружения заряда в воду, см;

К — коэффициент, зависящий от породы дерева (табл. 7.5).

Табл. 7.5 Значения коэффициента К

Виды древесины

Состояние древисины

сухая

свежесрубленная, влажная и на корню

1. Слабые породы (осина)

0,8

1

2. Порода средней крепости (сосна, ель)

1,00

1,25

3. Крепкие породы (дуб, клен, бук, ясень, береза)

1,6

2,00

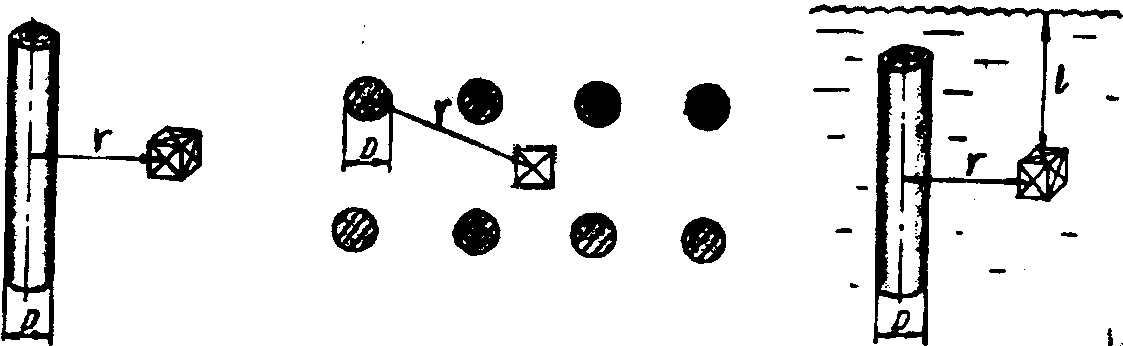

Неконтактные заряды

где:

С — масса заряда ВВ, кг;

D —диаметр наиболее удаленного из подрываемых элементов, м;

г — расстояние от центра заряда до оси наиболее удаленного эле­мента, м;

К — коэффициент, определяется (по таблице 7.5);

L — глубина погружения заряда в воде, м.

Расчет зарядов для подрывания стальных элементов конструкций. Пробивание отверстий в стальных листах

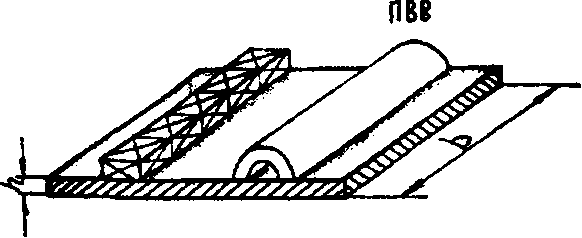

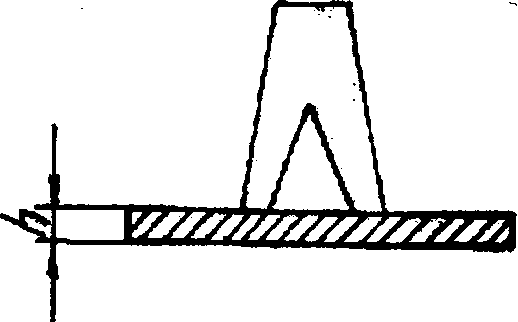

Рис. 7.12 Стальные листы

где

С — масса заряда ВВ, г;

h — толщина листа, см;

F — площадь поперечного сечения, ( F=в • h), см2. * С • 2, если лист бронированный.

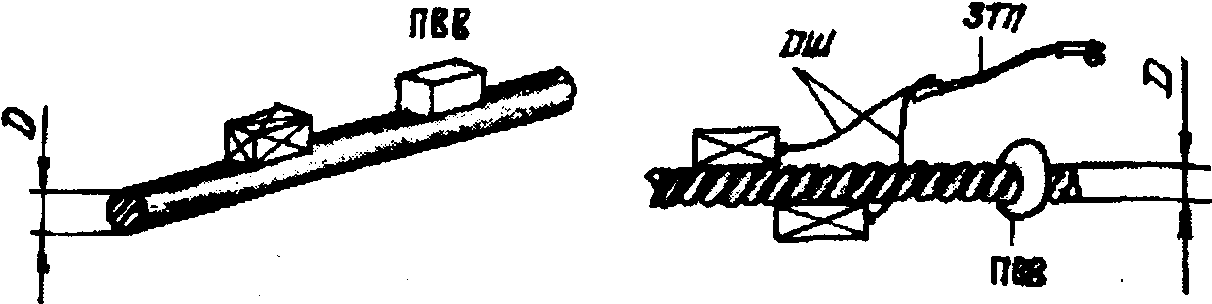

Рис.7.13

где

С — масса заряда, г (при подрывании троса С — масса каждого из двух зарядов);

D — диаметр, см.

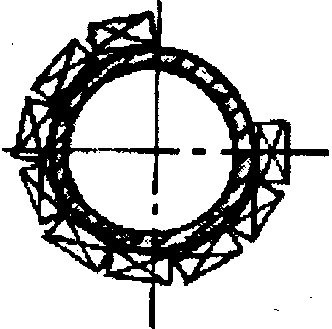

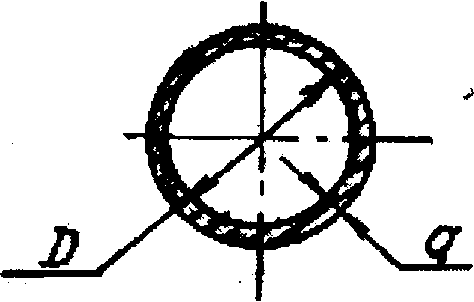

Рис. 7.14 Стальные трубы

где

С — масса заряда, г;

пи — 3,14 постоянная величина;

D — диаметр трубы, см;

а — толщина стенки трубы, см;

F — площадь поперечного сечения трубы, см2.

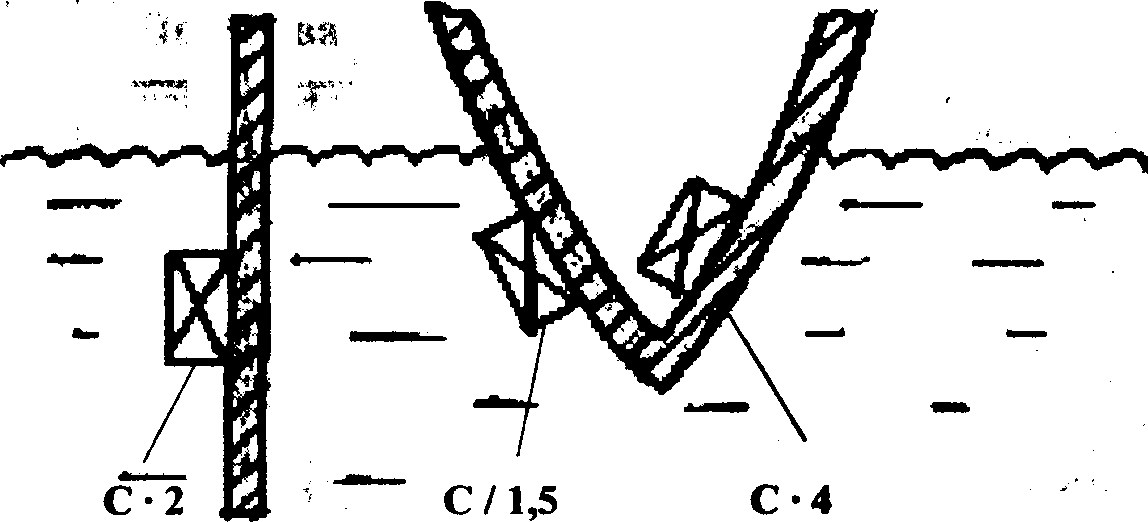

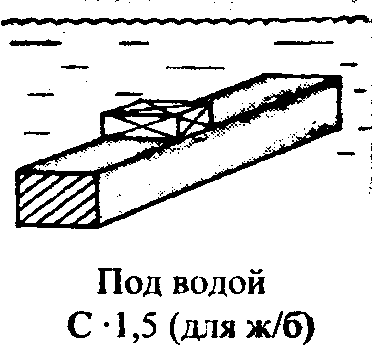

Рис. 7.15 Подрывание стальных элементов под водой.

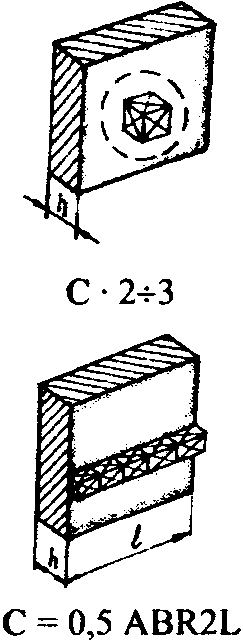

Расчет зарядов для подрывания элементов конст­рукций из кирпича, камня, бетона и ж/бетона Контактные заряды

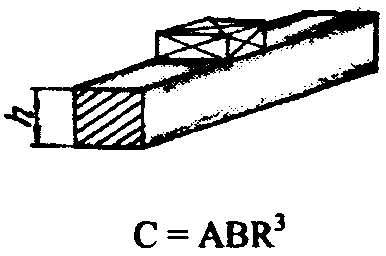

Рис. 7.16

где С — масса заряда ВВ, кг;

А — коэффициент прочности (определяется по таблице 7.6);

В — коэффициент забивки ( в большинстве случаев применяется наружный заряд), при этом В = 9 (без забивки) и В = 5 (с забивкой);

R — необходимый радиус разрушения, м (при В = 9 (5) R = h);

h толщина перебиваемой конструкции, м;

L — длина заряда, м.

Табл. 7.6 Значение коэффициента А

Наименование материала

Значение А

Примечание

1. Кирпичная кладка на извест­ковом растворе: слабая

прочная

0,75

1,00

2. Кирпичная кладка на цемент­ном растворе

1,20

3. Кладка из камня на цемент­ном растворе

1,40

4. Бетон: строительный

фортификационный

1,50

1,80

5. Железобетон: для выбивания бетона

для выбивания бетона с час­тичным перебиванием арматуры

5,00

20,00

Арматура не пе­ребивается, пере­биваются бли­жайшие к заряду прутья арматуры

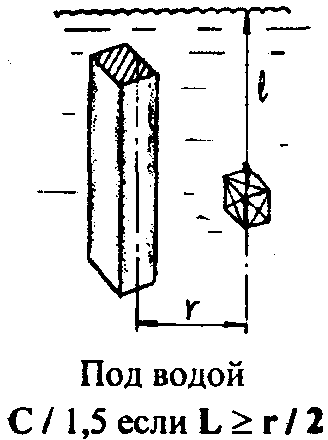

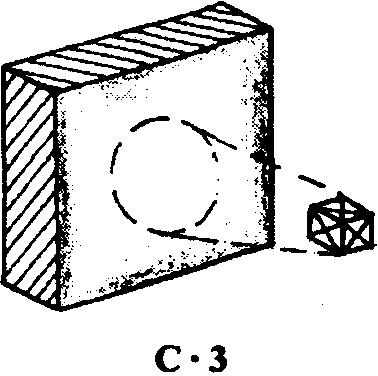

Неконтактные заряды

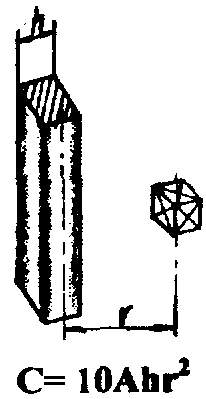

Рис. 7.17 Неконтактные заряды

где С, A, h — то же, что и для контактных зарядов; r — расстояние от центра заряда до оси подрываемого элемента, м.

Подрывание грунтов и скальных пород

Для устройства воронок в грунтах и скальных породах масса со­средоточенного заряда определяется по формуле:

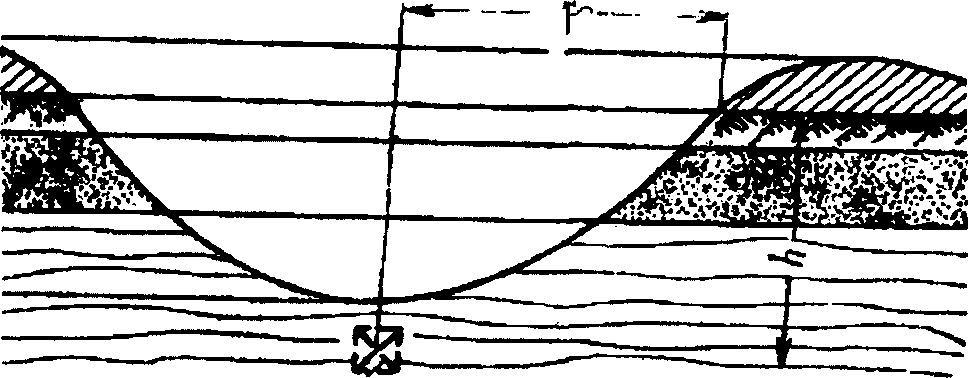

Рис. 7.18 Схема воронки выброса.

С = KMh3

где С — масса заряда ВВ, кг;

h — линия наименьшего сопротивления, м;

К — коэффициент, зависящий от свойств грунта (определяется по таблице 7.7);

М — коэффициент, зависящий от показателя действия взрыва n. -

n — для сосредоточенных зарядов = 1,5-3,0 (наивыгоднейшее значение n = 2,0) при n = 2,0 М = 5,17

n можно также определить отношением радиуса воронки к линии наименьшего сопротивления.

n=r/h

Табл. 7.7 Значение коэффициента К

Наименование грузов и скальных пород

Значение К

1. Растительный грунт

0.47-0,81

2. Суглинок

0.8-1,10

3. Песок плотный или влажный

0,97-1,19

4.Глина

1,17-1,28

5. Крепкие песчаники и известняки

1,36-2,00

6.Гранит

1,78-2,28

Если грунт мерзлый, то К-1,5

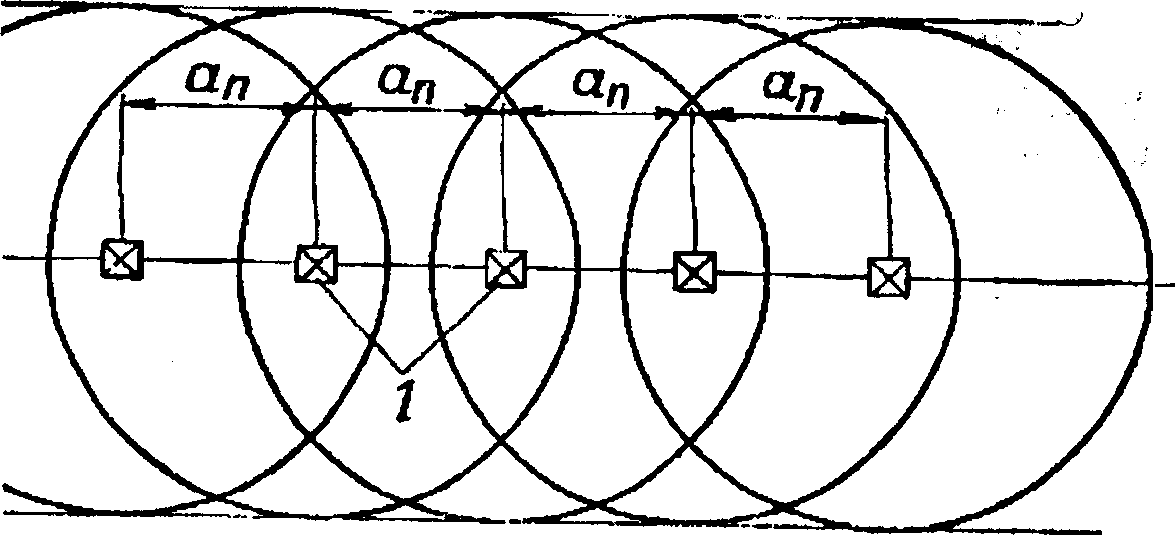

Рис. 7.19 Определение расстояний между сосредоточенными зарядами а,
