Подрывная машинка пм-4

Подрывная машинка имеет 2 режима: «Проверка» и «Взрыв». Ре­жимы устанавливаются поворотом переключателя на 90°. Для поворо­та переключатель необходимо оттянуть. В проверочном положении переключатель закрывает выступы, окрашенные в красный цвет. В бо­евом положении они открыты.

Порядок проверки:

— установить переключатель в положение «Проверка»;

— соединить зажимы отрезком провода;

— нажать и резко отпустить толкатель. В момент отпускания инди­катор должен вспыхнуть. Таким же способом можно проверить исправность ЭВС.

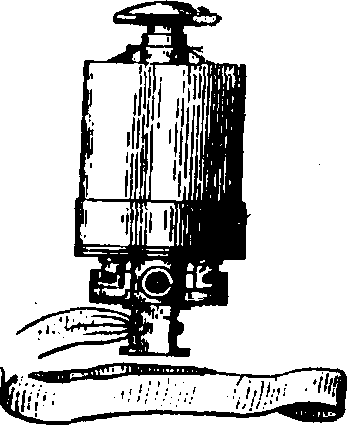

Рис. 7.7 Подрывная машинка ПМ-4: 1 — переключатель, 2 —- зажимы, 3 — толкатель, 4 — индикатор, 5 — выступы.

Для этого надо к зажимам присоединить зачищенные концы про­водов ЭВС.

Порядок применения:

— по команде «Приготовиться» присоединить концы ЭВС к зажи­мам;

— установить переключатель в положение «Взрыв» (красные вы­ступы открыты);

— ладонью руки ударить по толкателю;

— отсоединить провода.

Проверочные и измерительные приборы

Малый омметр М-57 предназначен для проверки исправности проводов, электродетонаторов и электровзрывных сетей, а также для проверки их сопротивления от 0 до 5000 Ом.

Порядок проверки М-57: Для проверки накоротко замыкают зажи­мы омметра, при этом стрелка должна отклониться вправо до нуля; при несовпадении стрелки с нулем вращением винта на задней стенке прибора стрелку подводят к нулю, если это не удается, то батарею ом­метра необходимо заменить.

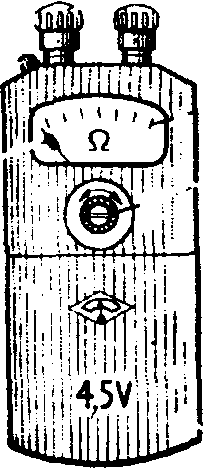

Рис. 7.8 Малый омметр М-57 1 — зажимы 2 — шкала 3 — отсек для источника тока 4,5 В

Порядок работы: Подсоединить к зажимам М-57 измеряемое со­противление и по шкале произвести отсчет. Об исправности проверяе­мых проводов, ЭДП и ЭВС судят по отклонению стрелки вправо.

Схемы эвс и их расчет

Чтобы провести одновременный подрыв нескольких зарядов от од­ной подрывной машинки устраивается электровзрывная сеть (ЭВС), включающая злектродетонаторы, магистральные провода и провода, идущие к зарядам (ЭДП), так называемые участковые.

Соединение ЭДП в ЭВС обычно делают последовательным или па­раллельным. Для этого необходимо рассчитывать сопротивление се­ти, посильно ли оно для подрывной машинки.

где:

rм — сопротивление магистральных проводов;

rуч. — сопротивление участковых проводов;

r эд — сопротивление одного электродетонатора;

m — количество электродетонаторов;

n — число участковых ветвей.

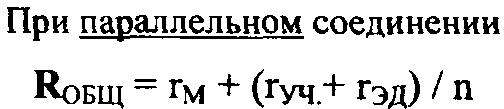

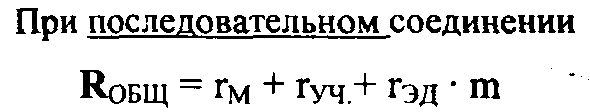

rуч при параллельном соединении — сопротивление одной ветви. Если общее сопротивление сети меньше того, которое может преодолеть подрывная машинка, то эту подрывную машинку применять можно, если больше, то нельзя. Расчётный ток при взрывании:

а) последовательное б) параллельное

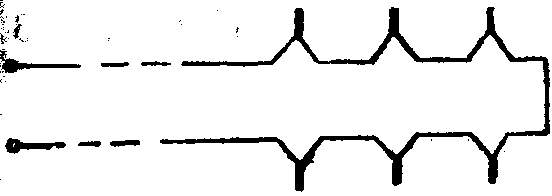

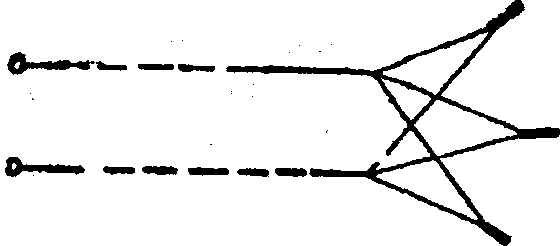

Рис. 7.9 Схемы соединения электровзрывных сетей 1 — магистральные провода, 2 — участковые провода, 3 — ЭДП.

а) последовательно соединённых ЭДП

— при постоянном токе — 1А

— при переменном токе — 1,5А

б) параллельно соединённых ЭДП

— при постоянном токе — 0,5А, умноженные на количество ЭДП

— при переменном токе — 1А, умноженный на количество ЭДП. По вычисленному общему сопротивлению сети (RОБЩ.) и по из­вестной величине тока I можно определить потребное напряжение U:
