Огневой способ взрывания
Применяется для взрывания одиночных подрывных зарядов или разновременного взрывания серий зарядов, когда взрыв одного из них не может повредить другой заряд или другую серию.
Средства огневого способа взрывания:
— капсюль-детонатор;
— огнепроводный шнур;
— тлеющий фитиль;
— детонирующий шнур.
Капсюль детонатор (КД № 8А) предназначен для инициирования зарядов ВВ.

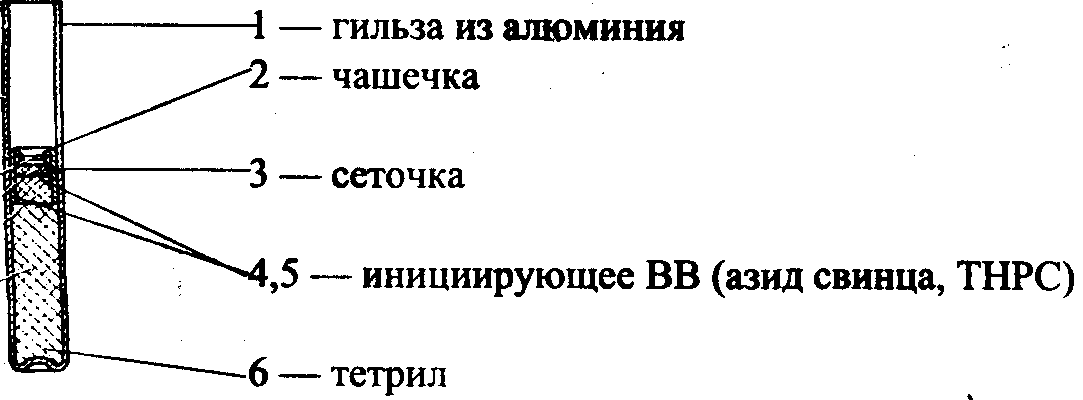

Рис. 7.1 Капсюль-детонатор КД № 8А.
КД взрывается от пучка искр огнепроводного шнура, от пламени электровоспламенителя или от взрыва детонирующего шнура.
ЗАПОМНИ! КД требует осторожного обращения, так как от трения, нагрева, удара он может взорваться.
Запрещается использование КД с:
— сквозными трещинами и помятостями на гильзе;
— опудренными стенками гильзы инициирующим ВВ;
— окислением в виде крупных пятен или сплошного налета на гильзе.
КД хранится и переносится отдельно от ВВ.
Огнепроводный шнур (ОШ) предназначен для возбуждения взрыва КД
Скорость горения ОШ — 1 см в секунду.
ЗАПОМНИ! ОШ необходимо защищать от сырости, жары, масел, бензина, которые разъедают оболочку.
Перед применением концы шнура в бухте длиной 10-15 см отрезаются и уничтожаются. От бухты отрезается отрезок огнепроводного щнура длиной 60 см и проверяется скорость его горения. 60-70 с считается нормальным временем горения ОШ.

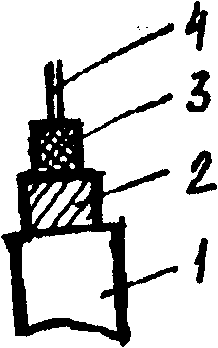

Рис. 7.2 Огнепроводиый шнур: 1 — пластикатовая оболочка, 2 — внутренние оплетки, 3 — пороховая сердцевина, 4 — направляющая нить.
Тлеющий фитиль (ТФ) предназначен для воспламенения ОШ. Состоит из пучка х/б нитей, пропитанных калиевой селитрой. Скорость горения ТФ 1 см в 1-3 минуты.
ЗАПОМНИ! ТФ необходимо оберегать от увлажнения.
Зажигательная трубка (ЗТ) состоит из огнепроводного шнура и капсюля-детонатора. Изготовление ЗТ:
— острым ножом на деревянной подкладке отрезать под прямым углом кусок ОШ необходимой длины.
ЗАПОМНИ! ЗТ короче 50 см изготавливать запрещается!
— взять КД и проверить его пригодность внешним осмотром;
— отрезок ОШ взять в правую руку, КД в левую руку и на расстоянии вытянутых рук на уровне глаз ввести шнур в КД;
— закрепить КД с помощью обжима, для чего шнур взять в левую руку и, придерживая КД указательным пальцем, правой рукой наложить обжим так, чтобы его боковая поверхность была на уровне среза гильзы.
ЗТ промышленного изготовления имеют механический или терочный воспламенитель.
Табл. 7.2 Характеристики ЗТ заводского изготовления.
Показатели |
ЗТП-50 |
ЗТП-150 |
ЗТП-300 |
1. Время замедления взрыва, с - на воздухе - под водой на глубине 5 м. |
50 40 |
150 100 |
360 300 |
2. Длина, см |
55 |
150 |
100 |
3. Масса, г |
50 |
75 |
65 |
4. Цвет ОШ |
белый |
белый |
голубой |
Детонирующий шнур (ДШ) предназначен для осуществления одновременного взрыва нескольких зарядов Скорость детонации 6500 м/с

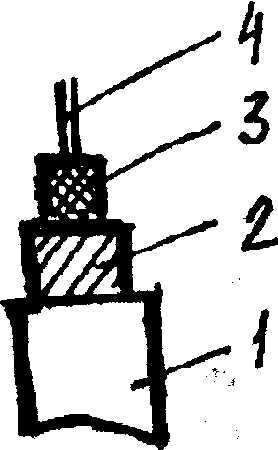

Рис. 7.3 Детонирующий шнур: 1 — пластикатовая оболочка, 2 — внутренняя оплетка, 3 — ВВ (ТЭН), 4 — направляющие нити
ЗАПОМНИ! ДШ необходимо оберегать от механических повреждений, длительного воздействия влаги и солнечных лучей. От огня может загореться и медленно гореть, при простреле пулей он может взорваться.
Детонирующий шнур режут на отрезки чистым и острым ножом на деревянной подкладке, предварительно раскатав бухту не менее, чем на 10 м от места отреза.
Хранится и переносится ДШ отдельно от ВВ.

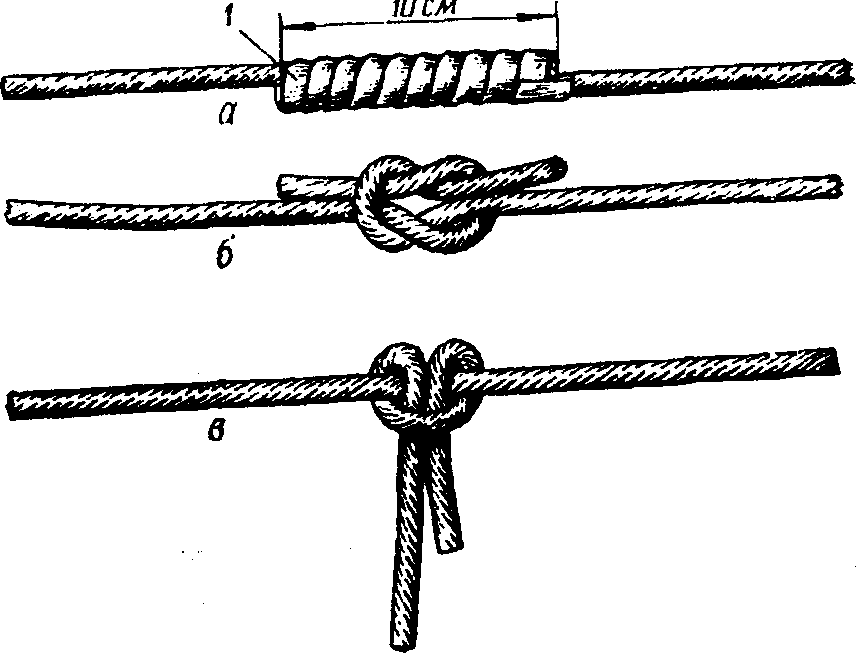

Рис. 7.4 Соединения отрезков ДШ а) внакладку б) прямым узлом в) двойной петлей Отрезки ДШ надо прокладывать к зарядам так, чтобы они не соприкасались между собой, не образовывали петель и не были туго натянуты.
