Прибор р-299

Прибор Р-299 предназначен для определения места и глубины за­легания магистральных кабельных линий связи, полевых линий связи и металлических трубопроводов, расположенных в грунте и пресной воде, при передвижении разведчика-оператора над местом их про­кладки.

Принцип работы прибора основан на обнаружении электромагнит­ных кабелей или металлическим трубопроводов (в дальнейшем в тек­сте называемых линиями).

Основные т.Т.Х. Прибора р-299

1. Прибор обеспечивает обнаружение:

— полевых линий связи в грунте или воде на глубине до 30 см;

— магистральных кабельных линий связи и металлических трубо­проводов в грунте и в воде до 2 м;

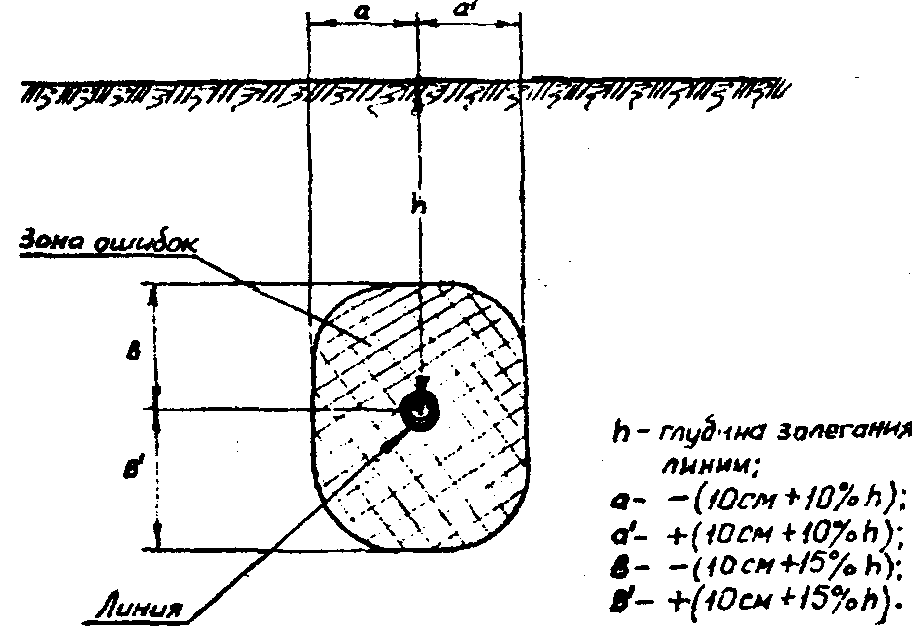

2. Ошибки при определении места залегания линии не превышают:

— в горизонтальной плоскости ± (10 см + 10% h);

— по глубине — ± (10 см + 15% h), где h — действительная глубина залегания линии.

3. Рабочий диапазон прибора — 150-408 кГц и 525-1600 кГц.

4. Время работы прибора без подстройки — не менее 30 мин.

5. Питание прибора осуществляется от внутреннего источника пи­тания — батареи 6РЦ-83 или шести аккумуляторов Д-0,25. В приборе предусмотрена возможность подключения внешнего источника пита­ния с напряжением 6-7,8 в.

6. Время непрерывной работы прибора при питании от одной бата­реи 6РЦ-83:

— без подсветки шкал — 32 часа;

— с подсветкой шкал—8 часов.

Время непрерывной работы при питании от аккумуляторов Д-0,25:

— без подсветки шкал — не менее 8 часов;

— с подсветкой шкал — 5 часов;

7. Масса рабочего комплекта прибора — 2,5 кг.

8. Время развертывания прибора— 5 минут. Время подготовки прибора к боевой работе после включения — не более 3 минут.

9. Обслуживание прибора одним разведчиком-оператором.

Рис. 5.10 Порядок определения местонахождения подземных линий коммуникаций.

Комплектация прибора р-299.

Прибор Р-299 включает в себя рабочий комплект. Запасное имуще­ство и принадлежности.

В рабочий комплект входят:

— прибор — приемное устройство обеспечивает прием сигна­лов-передач ДВ (СВ) радиостанций, переизлученных кабелем или металлическим трубопроводом;

— головные телефоны, которые включаются к прибору и служат для звукового контроля при поиске;

— снаряжение: сумка для переноса прибора и ремень с защелкой для работы с прибором в режиме поиска и режиме определения места и глубины залегания линий;

— шнур с делениями для измерения;

— выносной блок питания с батареей 6РЦ-83 или аккумуляторами (включается в комплект при работе в условиях низких темпера­тур).

Запасное имущество и принадлежности состоят из:

— комплекта инструментов, необходимого при эксплуатации прибора;

— запасная лампочка подсветки шкал;

— втулки — для составления батареи из аккумуляторов Д-0,25;

— зарядное устройство для зарядки аккумуляторов Д-0,25;

— запасной батареи питания 6РЦ-83.

Изделие «табун»

Изделие «Табун» представляет собой комплекс малогабаритной разведывательно — сигнализационной аппаратуры и предназначен для обнаружения движущихся наземных объектов двух классов: «Че­ловек» и «Техника».

Технические данные:

• Дальность обнаружения: — для объектов типа «Человек» — 20 - 50 м; — для объектов типа «Техника». — 50 - 200 м;

• Дальность передачи информации: — при использовании антенны «Наклонный луч» (А-4) — 3 км; — при использовании антенны Куликова с мачтой (А2) — 2 км; — при использовании проволочной укороченной антенны (А-3) — 0,5 км;

• Источники питания— 10РЦ85 (ЛТ343). — Время работы от комплекта АКБ — 6 суток; — Масса рабочего комплекта, — не более 11 кг. в том числе; — устройство ОПИ — 0,95 кг; — устройство ПОИ — 1,0кг
