Определение расстояния с помощью прицела

Расстояние до цели определяется по ориентирам и местным пред­метам, дальность до которых заранее известна, и по угловой величине цели и местных предметов.

Чтобы определить расстояние по угловой величине местных пред­метов и цели, необходимо знать высоту предмета (цели), до которого определяется расстояние.

Для определения расстояния надо:

— определить угловую величину предмета (цели) в тысячных, пользуясь угольником и штрихами сетки в поле зрения;

— вычислить расстояние по формуле:

Д=(Вх1000):У где Д — расстояние, м;

В — высота, ширина предмета (цели), м;

У — угловая величина предмета (цели).:

Лазерный прибор разведки лпр-1

Прибор предназначен для определения координат наземных целей, наземных и воздушных разрывов снарядов. Он позволяет:

— вести наблюдение;

— ориентироваться относительно сторон света;

— определять полярные координаты (азимут магнитный и даль­ность) цели и преобразовывать их в прямоугольные координаты или топографическую карту;

— определять прямоугольные координаты точки стояния прибора по известным координатам ориентира;

— определять прямоугольные координаты цели по известным ко­ординатам ориентира без знания координат точки стояния при­бора;

Т.Т.Х. Прибора

— Диапазоны измеряемых дальностей, м. ....... 145-20000

— Мах ошибка измерения:

— дальности, м ........................ 10

— горизонтальных углов. ................. 0-02

— Увеличение ............................ 7^х

— Угол поля зрения ........................ 6,7°

— Напряжение питание, В ................... 11 -14

— Потребляемый ток, А ...................... 0,8

— Ресурс работы с одной зарядки АКБ при t° = 20-С . . 600 измер.

— Время готовности к измерению при t°= 20°C ........ 3 сек

— Масса в боевом положении, кг .................. 5

— Масса дальномера, кг ...................... 2,5

В комплект прибора входят:

— дальномер;

— углоизмерительное устройство;

— тренога;

— комплект ЗИП;

— упаковка.

Перевод прибора из походного положения в боевое

— выберите место для наблюдения;

— установите треногу, либо, вывинтив чашку треноги из основа­ния, воткните анкер в деревянный предмет и заверните его до упора;

— установите углоизмерительное устройство и отгоризонтируйте его;

— установите дальномер;

Подготовка прибора к применению

— установите окуляр визира на резкость изображения сетки, вра­щая оправу окуляра;

— разориентируйте магнитную стрелку буссоли, вывинтив руко­ятку тормоза магнитной стрелки;

— совместите указательную риску буссоли с концом магнитной стрелки поворачивая УИУ вокруг своей оси;

— разориентируйте шкалу горизонтальных углов, вывинтив руко­ятку тормоза;

— установите нулевое значение шкалы (либо величину прибора поправки указанной в паспорте прибора), зафиксируйте шкалу рукояткой тормоза;

— вставьте АКБ (переключатель в положении ВЫКЛ);

— при необходимости подсоединить выносной пульт управления.

Боевое применение лпр-1

1.Установить треногу на позиции.

2. Закрепить на треноге углоизмерительное устройство (УИУ 12) и отгоризонтировать его по уровню (5).

3. Сориентировать УИУ на север для чего: расфиксировать магнит­ную стрелку буссоли (1) и, поворачивая УИУ, совместить её с рис­кой С (север). Затем «О» лимба (2) установить на «О» нониуса (3) и зафиксировать лимб рукояткой (4).

4. Установить ЛПР в УИУ и зафиксировать его рычагом.

5. Открыть крышку отсека (8), установить АКБ и закрыть крышку.

6. Включить ЛПР переключателем (9) (при загорании красной лам­почки в левом окуляре АКБ заменить). При необходимости вклю­чить подсветку сетки (11).

7. Навести центральный разрыв сетки в правом окуляре на цель, и нажать кнопку ИЗМЕРЕНИЕ 1 или ИЗМЕРЕНИЕ 2 (10) до загора­ния зеленой лампочки в левом окуляре.

8. После чего отпустить кнопку ИЗМЕРЕНИЕ 1 (ИЗМ. 2) и снять значение дальности до цели в левом окуляре. По нониусу (3) снять магнитный азимут на цель.

Вид левого окуляра при измерении дальности.

а) высвечивается при отсутствии отраженного импульса;

б) высвечивается при отсутствии зондирующего импульса;

в) при свечении точки в правом разряде измерить дальность, уста­новить рукоятку стробирования (6) на значение дальности, превыша­ющее измерительную величину на 50-100 м. Действия производить пока не погаснет точка;

г) при высвечивании нулей во всех разрядах и свечении точки в старшем (левом) разряде — рукояткой стробирования уменьшить ми­нимальную измеряемую дальность до получения достоверного резу­льтата измерения.

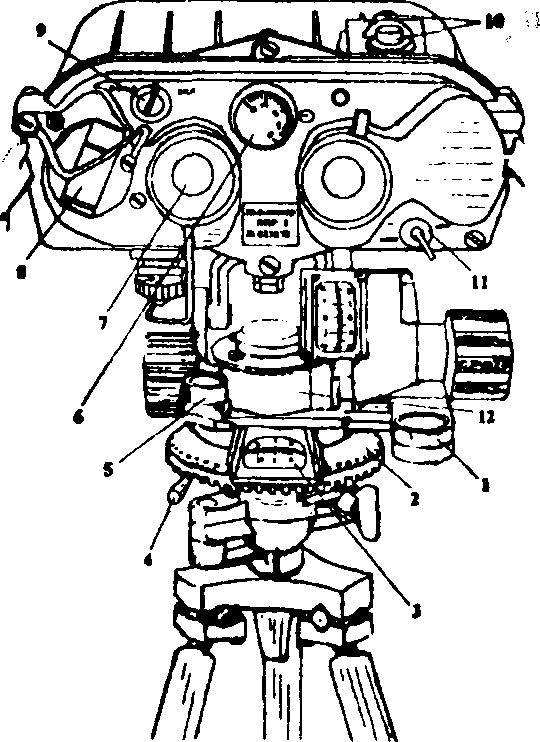

Рис. 5.9 Лазерный прибор разведки ЛПР-1 Определение полярных координат объекта (цели).
