Оптический прицел пго-7 (пго-7в)

Является основным прицелом гранатомета.

Увеличение прицела—2,7"

Поле зрения —13°

Оптический прицел состоит из корпуса с кронштейном, оптиче­ской системы, механизма выверки прицела, устройства освещения сетки при стрельбе в ночных условиях, накладника и налобника.

На сетку прицела нанесены шкала прицела (горизонтальные ли­нии), шкала боковых поправок (вертикальные линии) и дальномерная шкала (сплошная горизонтальная и кривая пунктирная линии).

Деления (линии) шкалы прицела обозначены слева цифрами 2,3,4, 5, соответствующими дальности стрельбы в сотнях метров (200, 300, 400,500 м).

Деления (линии) шкалы боковых поправок обозначены снизу (вле­во и вправо от центральной линии) цифрами 1, 2, 3, 4, 5. Расстояние между двумя вертикальными линиями соответствует десяти тысяч­ным (0-10). По шкале боковых поправок можно вводить боковые по­правки вправо и влево до 0-50.

Линия шкалы прицела, соответствующая дальности 300 м, и цент­ральная линия шкалы боковых поправок сделаны двойными для об­легчения выбора необходимых делений при прицеливании. Кроме того, центральная линия продолжена ниже шкалы прицела для обнару­жения бокового наклона гранатомета.

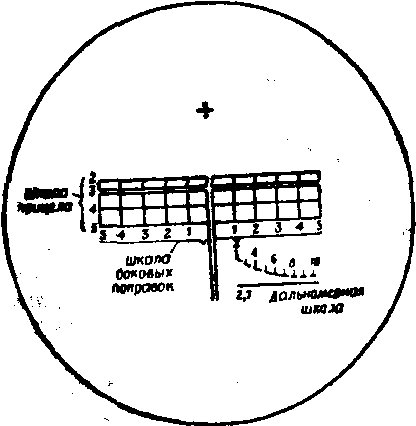

Рис. 5.7 Сетка оптического прицела.

Дальномерная шкала рассчитана на высоту цели 2,7 м. Это значе­ние высоты цели указано снизу горизонтальной линией. Над верхней пунктирной линией нанесена шкала с делениями, расстояние между которыми соответствует изменению расстояния до цели на 100 м. Цифры шкалы 2,4, 6, 8, 10 соответствуют 200, 400, 600, 800, 1000 м.

Над шкалой прицела нанесен знак «+», служащий для проверки прицела.

Перископ-разведчик тр-8

Перископ-разведчик служит для наблюдения и измерения углов из-за укрытия.

Он представляет собой тонкую металлическую трубку, заканчива­ющуюся внизу патрубком, навинченным на нижний конец трубки. В верхней части трубки находится отверстие (входное или объектив­ное), куда входят световые лучи, а в нижней — окуляр, корпус которо­го ввинчен в отверстие патрубка перпендикулярно к оптической оси прибора.

Внизу в патрубок ввинчена полая трубка, которая служит ручкой для держания перископа во время работы в руке или может быть за­креплена на тонкой вешке или воткнута в землю.

Оптическая система перископа состоит из объектива, подвижного окуляра, двух отражательных призм, каждая из которых изменяет на­правление пучка лучей на 90°, и двух линз, оборачивающих даваемое объективом перевернутое изображение. Между объективом и линза­ми оборачивающей системы в трубку перископа вставлена угломер­ная сетка, такая же, как у бинокля.

Наблюдать через перископ можно и в противогазе. Для этой цели на окуляр надета подвижная обойма.

Увеличение — восьмикратное; поле зрения 80 (1-33), перископичность 40 см.

Окуляр перископа устанавливают для работы по глазу так же, как и окуляр бинокля.

Измерение углов производят точно так же, как и при помощи би­нокля.

При передвижении укладывают перископ в футляр, снабженный плечевым ремнем и петлей для носки на поясном ремне. Перед уклад­кой перископа в футляр надо очистить от пыли или влаги его наруж­ные части сухой ветошью и протереть оптические стекла чистой фла­нелью, закрыть кожухом отверстие объектива и вдвинуть до отказа подвижную обойму.

Обращаться с перископом нужно очень осторожно, чтобы не рас­строить его оптическую систему.
