Нож разведчика стреляющий нрс-2

7,62 мм нож разведчика стреляющий является личным оружием нападения и защиты, предназначен для поражения противника в ближнем бою как клинком, так и с помощью стреляющего устройства в условиях, требующих бесшумной и беспламенной стрельбы.

Рис. 4.32 Общий вид НРС-2

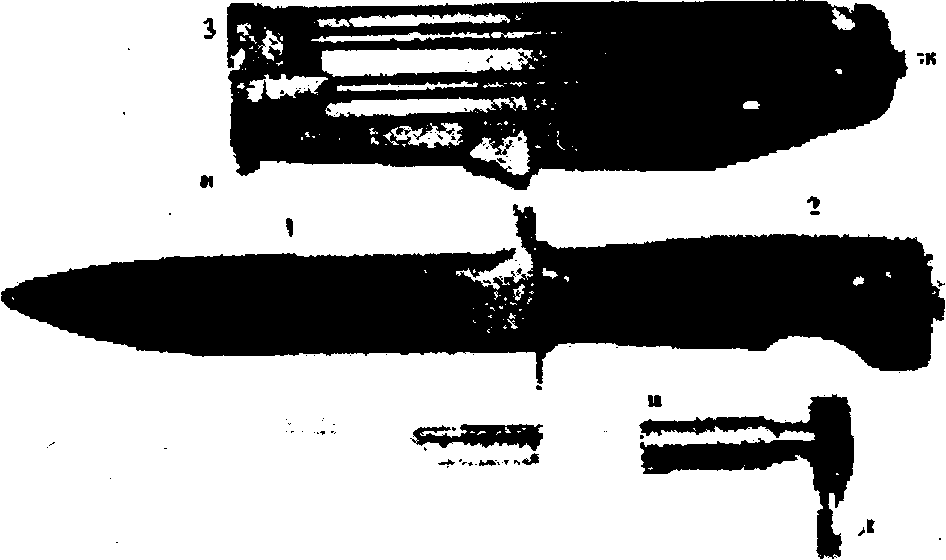

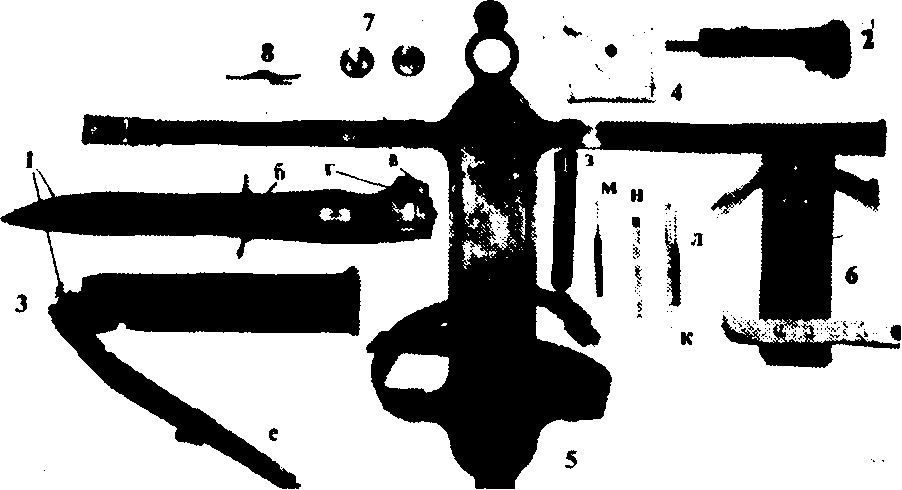

Рис. 4.33 Основные части НРС-2

Нож состоит из следующих основных частей и механизмов:

1. Клинка с пилкой и гардом. 2. Стреляющего устройства: 3. Ножны.

а) ствола; б) рычага взвода; в) предохранителя; г) спускового крючка; д) замыкателя.е) рычага; ж) отвертки; з) кусачек; и) защёлки;

Для стрельбы используются специальные патроны СП-4.

Тактико-техническая характеристика:

Калибр, мм..................... 7,62

Масса с ножнами и патроном, кг. ........ 0,57

Длина, мм:

—нож ........... ...... 290

—лезвие. .................. 160

Прицельная дальность, м .............. 25

Наиболее эффективный огонь, м.. ........ 25

Ёмкость магазина, шт. патр. ............. 1

Боевая скорострельность, выстр./мин........ 1

Диаметр перекусываемой проволоки, мм. ..... 5

Начальная скорость пули, м/с .......... 270

Кусачки позволяют перекусывать проволоку, находящуюся под напряжением до 400 В.

Комплект поставки:

1 Нож с ножнами ................ 1 шт.

2. Вкладыш в рукоятку ............. 1 шт.

3. Пенал с крышкой ............... 1 шт.

к) протирка .................. 1 шт.

л) выколотка 2 мм. ........... 1 шт.

м) выколотка 3 мм .............. шт.

н) отвертка. .................. шт.

4. Сумочка для патронов ............1 шт.

5 Подвеска для ношения ножа на бедре. . . .1 шт.

6. Подвеска для ношения ножа на поясе. . . .1 шт.

7. Обтюратор. ..................1 шт.

8. Пружина 1 шт..

Ручные осколочные гранаты

ручные осколочные гранаты предназначены для поражения живой силы и огневых средств противника осколками в ближнем бою.

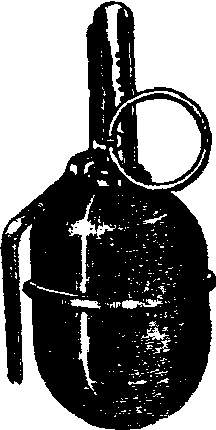

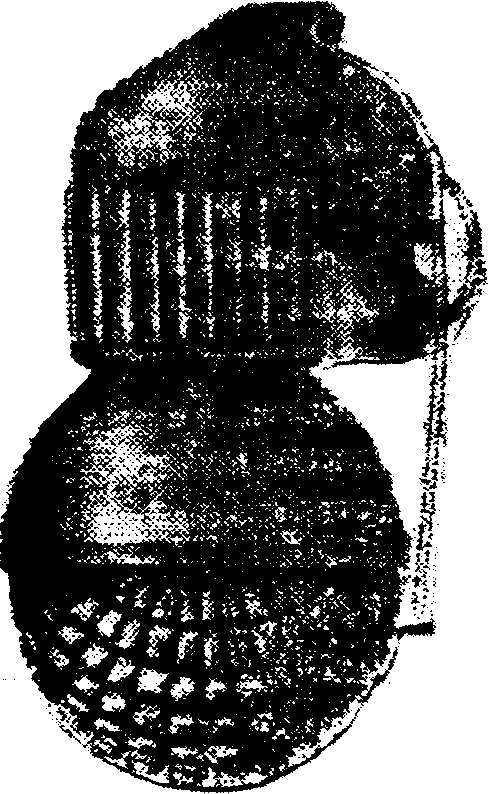

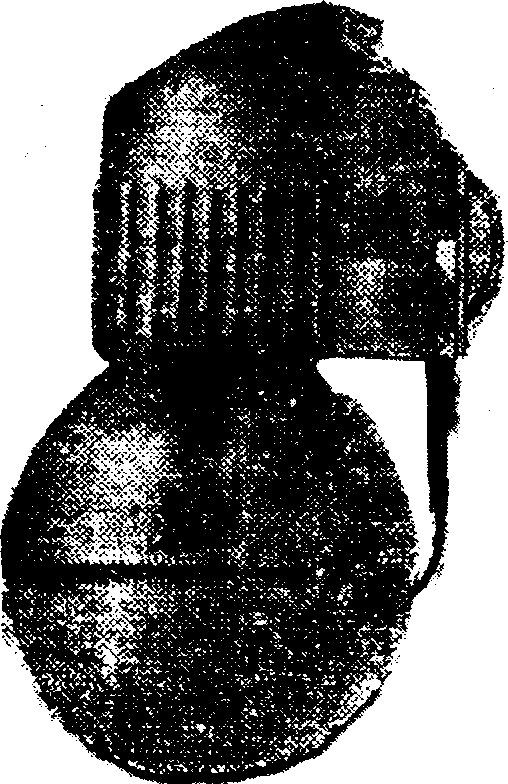

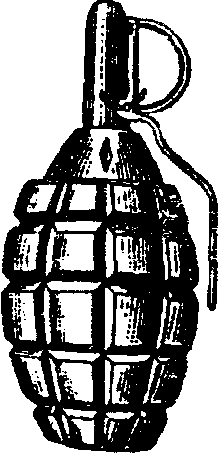

Рис. 4.34 Общий вид РГД-5.	Рис. 4.35 Устройство РГД-5	Рис. 4.36 Общий вид Ф-1	Рис. 4.37 Устройство Ф-1

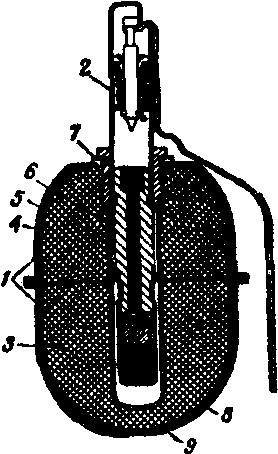

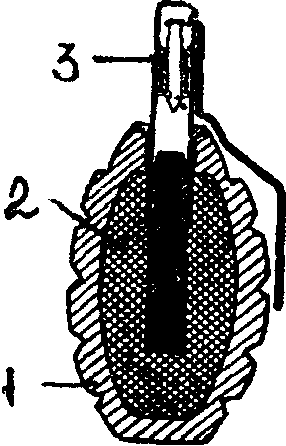

1 — корпус; 2 — запал; 3 — разрывной заряд; 4 — колпак; 5 — вкладыш колпака; 6 — трубка для запала; 7 — манжета; 8 — поддон; 9 — вкладыш поддона		1— корпус; 2 — разрывной заряд; 3—запал

Рис. 4.38 Запал гранаты УЗРГМ: а — общий вид; б — в разрезе; 1 — трубка ударного механизма; 2 — соединительная втулка; 3 — направляющая шайба; 4 — боевая пружина; 5 — ударник; 6 — шайба ударника; 7 — спусковой рычаг; 8 — предохранительная чека; 9 — втулка замедлителя; 10 — замедлитель; 11 — капсюль воспламенитель; 12 — капсюль детонатор.

Рис. 4.39 Общий вид РГН

Рис. 4.40 Общий вид РГО

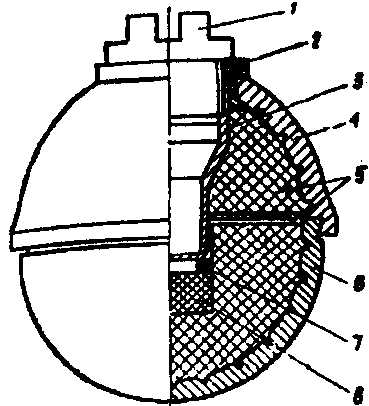

Рис. 4.41 Устройство РГН без запала

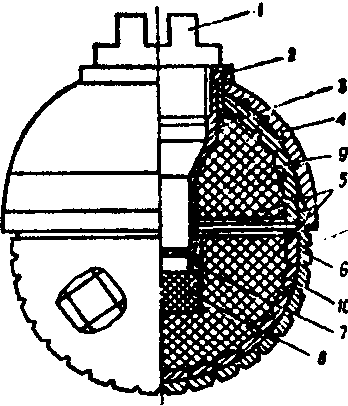

Рис. 4.42 Устройство РГО без запала; 1- пробка; 2 — манжета; 3 — стакан; 4 — полусфера; 5 — взрывчатая смесь; 6 — полусфера; 7 — прокладка; 8 — шашка; 9, 10 — полусфера

Устройство запала

Накольно-предохранительный механизм.

Датчик цели. Дистанционное устройство. Механизм дальнего взведения. Детонирующий узел.
