Автоматический гранатомет на станке агс-17 «пламя»

Предназначен для поражения живой силы и огневых средств про­тивника, расположенных вне укрытий, в открытых окопах и за естест­венными складками местности.

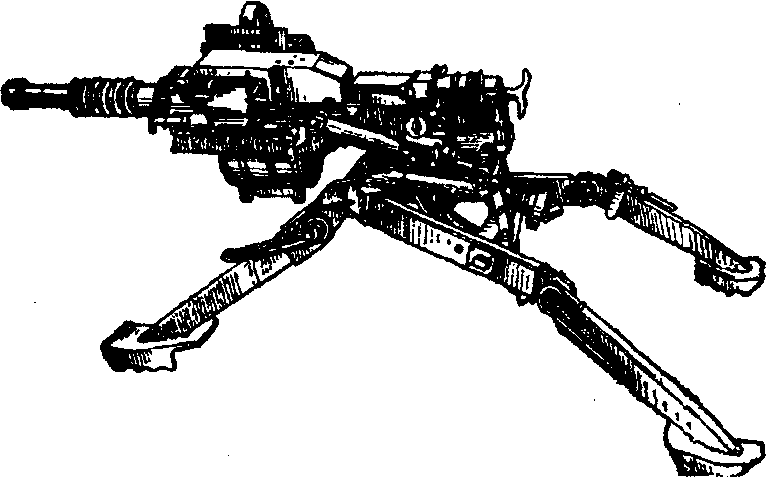

Рис. 4.27 Общий вид АГС-17.

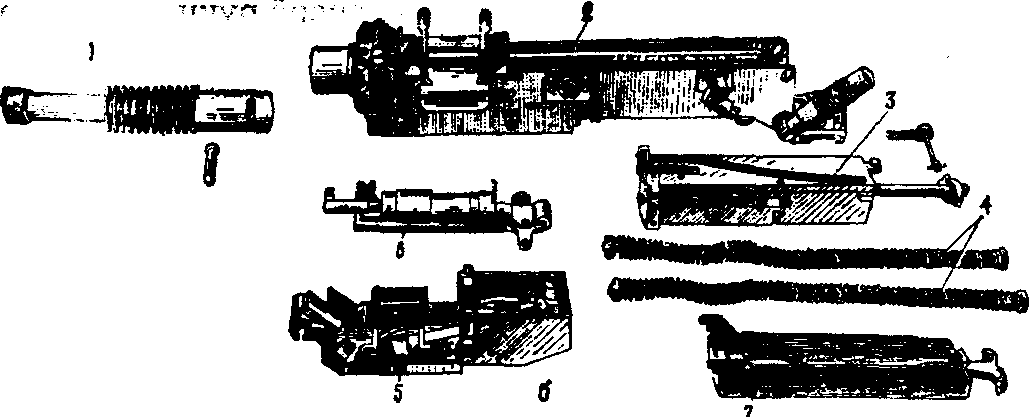

Рис. 4.28 Основные части и механизмы тела гранатомета: 1 — ствол; 2 — ствольная коробка; 3 — затвор; 4 — возвратные пружины; 5 — приемник; 6 — ударно-спусковой механизм; 7 — крышка ствольной коробки с механизмом перезаряжания.

Боевые свойства агс-17

Вес гранатомета без станка. .......... 18 кг;-

Вес станка. ................... 12 кг;

Вес коробки с выстрелами ........... 14,5кг;

Емкость коробки ................ 29 выстрелов;

Прицельная дальность стрельбы. ....... 1700м;

Темп стрельбы::

мах .............. 350-400 выст./мин;

min .............. 50-100 выст./мин;

Калибр. ...................... 30мм;

Начальная скорость гранаты.......... 185 м/с;

Вес выстрела .................. 350 г;

Радиус сплошного поражения осколками... не менее 7м

Подствольные гранатометы гп-25 «Костер», гп-30 «Обувка»

Назначение:

40 мм гранатомет ГП-25 (ГП-30) является подствольным гранато­метом, крепящимся под стволом автомата Калашникова всех модифи­каций (исключение АКС-74У), а также 5,45 мм автомата Никонова АН-94 «АБАКАН» предназначен для борьбы с открытой живой силой, а также с живой силой, находящейся в открытых окопах, траншеях и на обратных скатах местности.

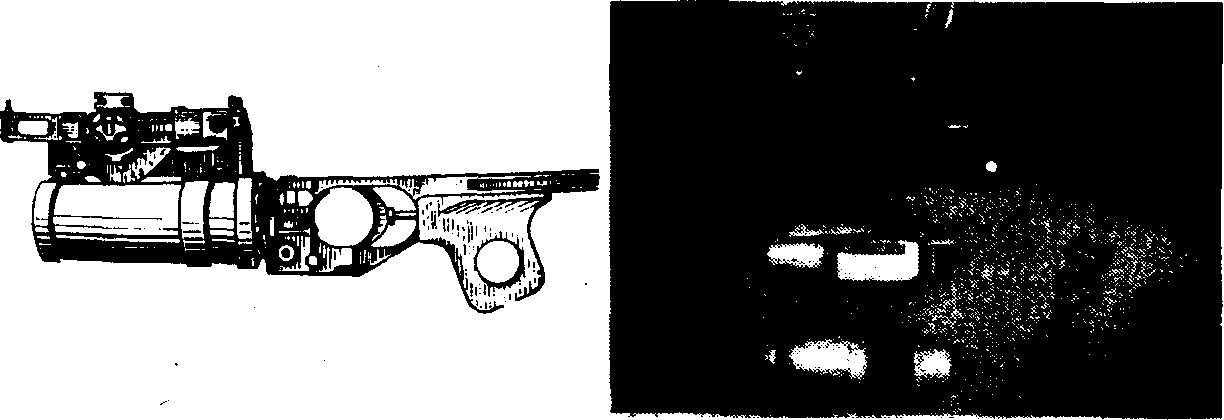

Рис. 4.29 Общий вид ГП-25. Рис. 4.30 Общий вид ГП-30 с выстрелами ВОГ-25.

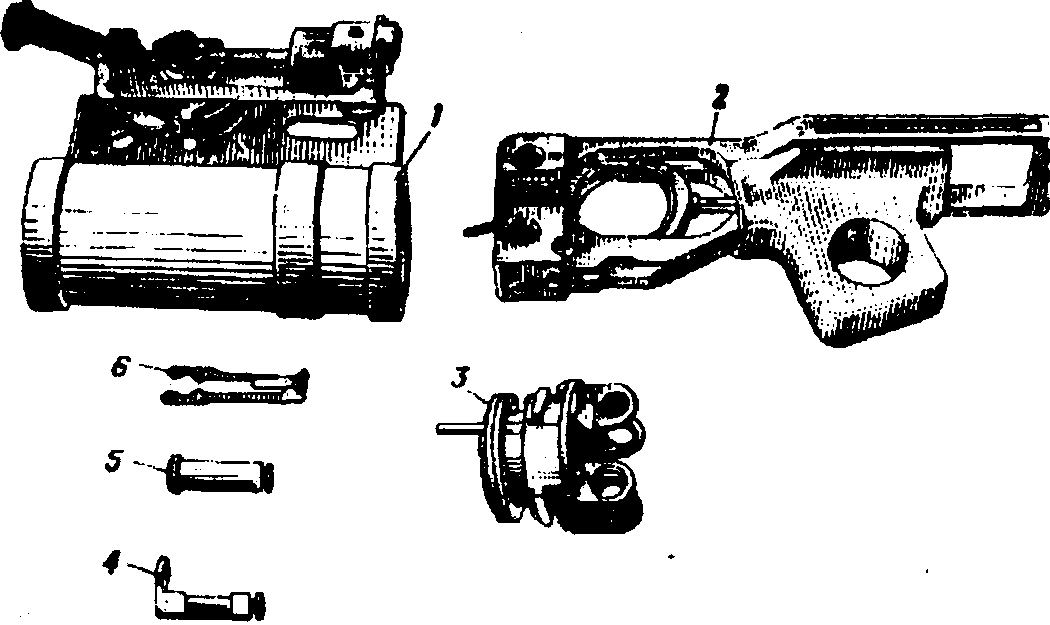

Рис. 4.31 Общее устройство ГП-25 (ГП-30): 1 — ствол с прицельными приспособлениями и кронштейном для крепления гранатомета на автомате; 2 — корпус УСМ с рукояткой; 3 — казенник; 4 — переводчик; 5 — ось корпуса; 6 — чека.

№		Боевые свойства	ГП-25		ГП-30
1		Калибр	40		40
2		Длина наружной части канала ствола, мм	98		98
3		Число нарезов, мм	12		12
4		Вес гранатометов, кг	1,5		1,2
5		Длина гранатомета, мм	323		275
6		Прицельная дальность, м - максимальная - (при навесной) минимальная	400 200		400 200
7		Боевая скорострельность, в/мин	4-5		4-5
8		Носимый боекомплект, шт.	10		10
№	Выстрелы		ВОГ-25	ВОГ-25П
1	Вес, кг		0,25	0,275
2	Длина, мм		103	125
3	Начальная скорость, м/с		76	76
4	Вес ВВ, кг		0,048	0,042
5	Время самоликвидации гранаты, сек.		14	14
6	Высота разрыва (на грун­те средней твердости), м		-	0,5-1,5

Порядок неполной разборки гп-25 (гп-30)

1. Отделить корпус УСМ с казенником и рукояткой от ствола.

2. Отделить чеку.

3. Отделить ось корпуса и переводчик.

4. Отделить казенник от корпуса УСМ.

Сборка производится в обратной последовательности.

Задержки при стрельбе и способы их устранения

Задержка	Причина задержки	Способы устранения
Осечка	Выстрел не полностью дослан в канал ствола. Ударник загрязнен.	Дослать выстрел до упора в казенник (должен быть слы­шен щелчок фиксатора). Повторно нажать на спуск. Прочистить ударник.
Тугое вхожде­ние выстрела в канал ствола гранатомета.	Канал ствола гранатомета или выстрел загрязнен. Деформация выстрела.	Протереть канал ствола и вы­стрел. Заменить выстрел.
Тугое извлече­ние выстрела в канал ствола гранатомета.	Деформация выстрела.	Извлечь выстрел, ударяя по экстрактору рукояткой штык-ножа автомата. Заменить выстрел.
