Пулеметы
Являются мощным автоматическим оружием и предназначены для уничтожения живой силы и поражения огневых соедств противника.

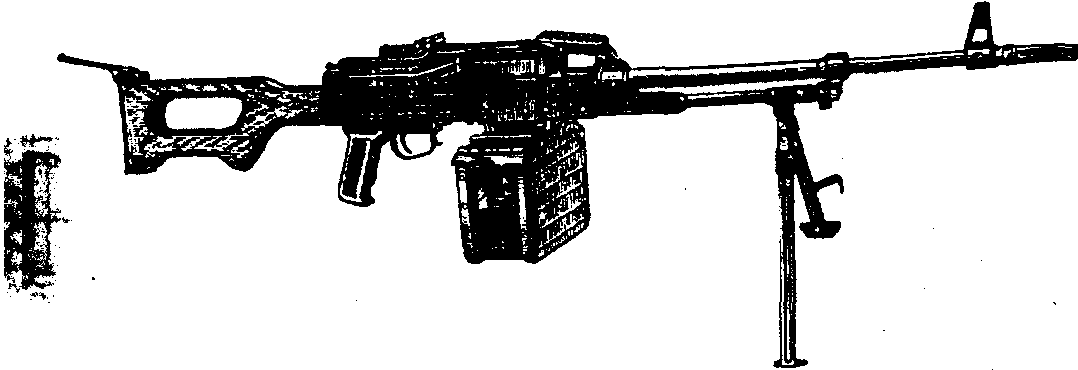

Рис. 4.19 Общий вид ПКМ.

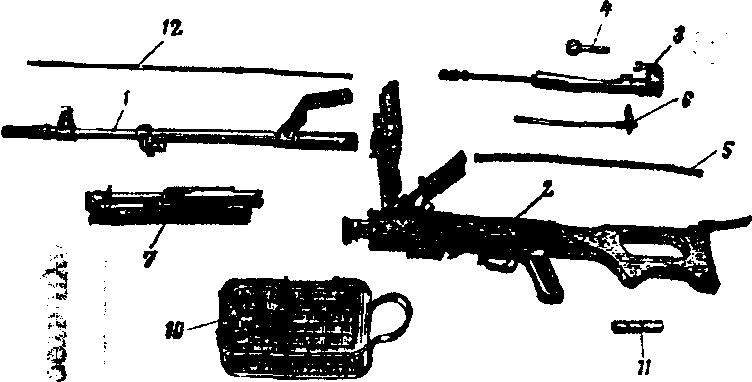

Рис. 4.20 Основные части и механизмы: 1- твол; 2 — ствольная коробка с крышкой, основанием приемника и прикладом; 3 — затворная рама с извлекателем и газовым поршнем; 4 — затвор; 5 — возвратно-боевая пружина; 6 — направляющий стержень; 7 — трубка газового поршня с сошкой; 10 — коробка с патронной лентой; 11 — принадлежность; 12 — шомпол.
Боевые свойства
Характеристика |
АВТОМАТЫ |
ВИНТОВКИ |
ПУЛЕТМЕТЫ |
|||||
АКМС |
АКС-74 |
Абакан АН-94 |
AC |
вес |
СВД |
РПК-74 |
ПКМ |
|
Калибр, мм |
7,62 |
5,45 |
5,45 |
9 |
9 |
7,62 |
5.45 |
7,62 |
Прицельная дальность, м (механ./оптич.) |
1000 |
1000 |
700/ 1000 |
400/ 300 |
400/ 300 |
1200/ 1300 |
1000 |
1500 |
Дальность прямого выстрела, м |
|
|
|
|
|
|
|
|
по грудной фигуре |
350 |
440 |
440 |
185 |
185 |
430 |
460 |
420 |
по бегущей фигуре |
|
625 |
625 |
315 |
315 |
640 |
640 |
640 |
Боевая скорострел., выс/мин |
|
|
1800 и 600 |
|
|
|
|
|
одиночными |
40 |
40 |
|
|
|
30 |
50 |
|
очередями |
100 |
100 |
|
|
|
|
150 |
до 250 |
Начальная скорость пули, м/с |
715 |
900 |
900 |
295 |
280 |
830 |
960 |
825 |
Дальность убойного действия пули,м |
1500 |
1350 |
1350 |
400 |
400 |
3800 |
1350 |
3800 |
Предельная дальность полета пули, м |
|
3150 |
3150 |
- |
- |
3800 |
3150 |
3800 |
Вес оружия, кг |
|
|
|
|
|
|
|
|
с неснаряженным магазином |
3,3 |
3,2 |
3,85 |
2,5 |
2,6 |
4,3 |
5,0 |
7,5 |
со снаряженным магазином |
3,8 |
3,5 |
4,15 |
|
|
|
5,46 |
|
Емкость магазина, шт. |
30 |
30 |
30 |
20 |
10 |
10 |
45 |
100,200 250(к-р) |
Длина, мм: |
|
|
|
|
|
|
|
|
с откинутым прикладом |
880 |
940 |
943 |
878 |
894 |
1225 |
1060 |
|
со сложенным прикладом |
640 |
700 |
|
615 |
|
|
845 |
|
Длина ствола, мм |
415 |
415 |
|
200 |
200 |
|
590 |
|
Число нарезов |
4 |
4 |
4 |
6 |
6 |
4 |
4 |
|
Патрон |
7,62х39 |
5,45 |
5,45 |
СП-5 (СП-6) |
СП-5 (СП-6) |
7,62х54 |
5,45 |
7,62х54 |
Вес, г |
16,2 |
10.2 |
10,2 |
23 |
23 |
21,8 |
10,2 |
21,8 |
Вес пули, г |
7,9 |
3,4 |
3,4 |
16 |
16 |
9,6 |
3,4 |
9,6 |
Порядок неполной разборки
АКС, РПКС, АКМС |
AC BCC |
СВД |
ПКМ |
|
1 установить пулемет на сошку |
||
1 1 1 2 отделить магазин (коробку), проверить нет ли патрона в патроннике |
|||
2 22 3 вынуть пенал с принадлежностью (подготовить инструмент) |
|||
3 отделить шомпол |
3 отделить глушитель |
3 отделить оптический прицел |
4 отделить звенья шомпола от ноги сошки |
4 отделить дульный тормоз-компенсатор (пламегаситель) |
4 отделить сепаратор от корпуса глушителя |
4 отделить щеку приклада |
|
5 отделить пружину сепаратора |
|||
565 отделить крышку ствольной коробки (с возвратным механизмом) |
5 отделить возвратно-боевую пружину с направляющим стержнем |
||
6 7 отделить возвратный механизм |
|
||
|
8 отделить направляющую |
|
|
9 отделить ударник |
|||
7 10 6 6 отделить затворную раму с затвором |
|||
8 11 7 7 отделить затвор от затворной рамы |
|||
9 отделить газовую трубку со ствольной накладкой |
12 отделить цевье |
8 отделить ударно-спусковой механизм |
8 отделить ударник от затвора |
9 отделить ствольные накладки |
9 отделить ствол |
||
10 отделить газовый поршень и толкатель с пружиной |
|||
