Огневая подготовка Пистолеты и техника стрельбы из них

Предназначены для поражения противника на коротких расстоя­ниях одиночным огнем (ПМ), одиночным и автоматическим огнем (АПС), бесшумной и беспламенной стрельбой (ПБ, ПСС).

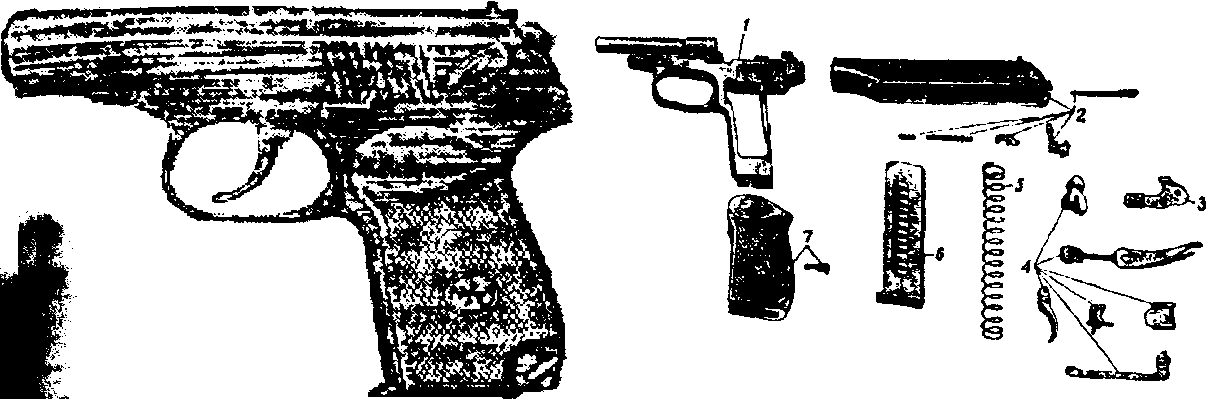

Рис. 4.1 Общий вид ПМ. Рис. 4.2 Основные части и механизмы ПМ. 1 — рамка со стволом и спусковой скобой; 2 — затвор с ударником, выбрасывателем и предохранителем; 3 — затворная задержка; 4 — части ударно-спускового механизма; 5 — возвратная пружина; б — магазин; 7 — рукоятка с винтом.

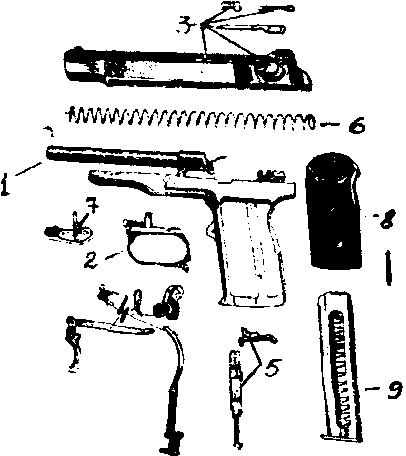

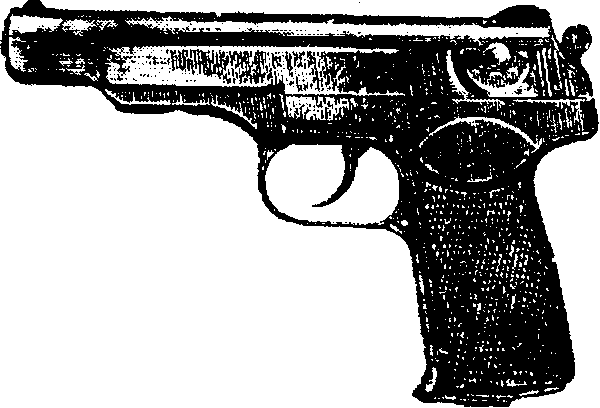

Рис. 4.3 Общий вид АПС. Рис. 4.4 Основные части и механизмы АПС. 1 — рамка со стволом и основание рукоятки; 2 — спусковая скоба; 3 — затвор с ударником, выбрасывателем и переводчиком-предохранителем; 4 — ударно-спусковой механизм; 5 — механизм замедления темпа стрельбы; 6 — возвратная пружина; 7 — затворная задержка; 8 — рукоятка с винтом; 9 — магазин.

Общий вид ПБ.

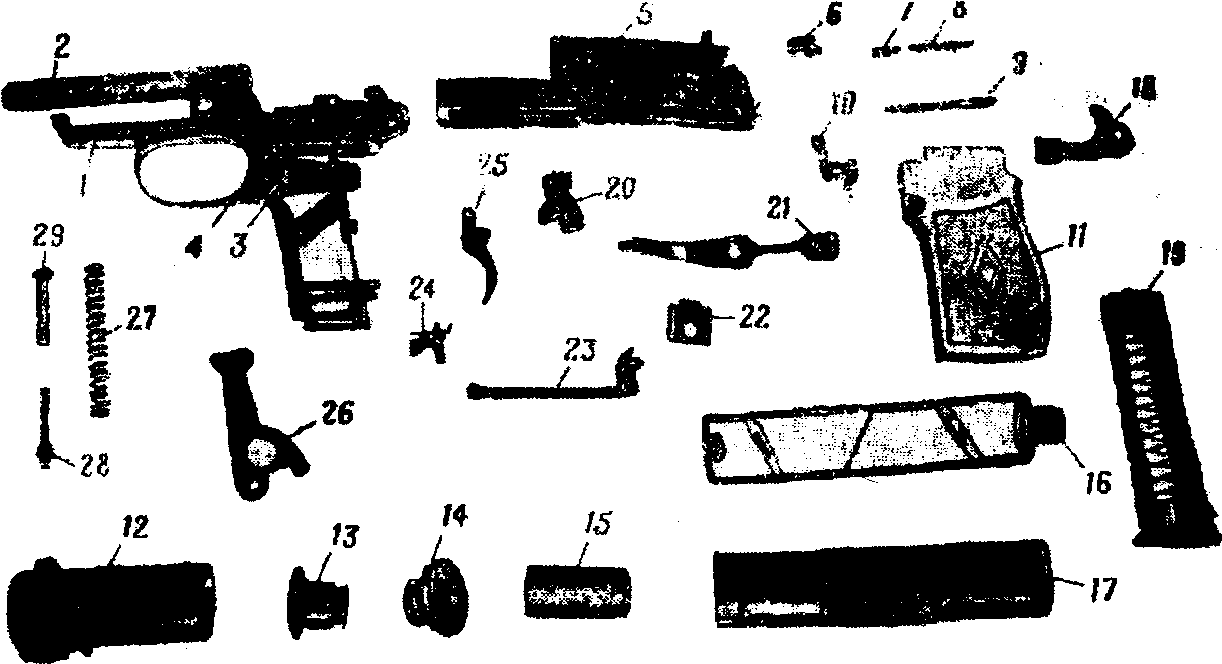

Рис. 4.5 Основные части и механизмы ПБ. 1 — рамка; 2 — ствол; 3 — защелка рукоятки; 4 — спусковая скоба; 5 — затвор; 6 — выбрасыватель; 7 — гнеток выбрасывателя; 8 — пружина выбрасывателя; 9 — ударник; 10 — предохранитель; 11 — рукоятка; 12 — расширительная камера в сборе; 13 — передняя втулка; 14 — задняя втулка; 15 — сетчатый рулон; 16 — сепаратор; 17 — корпус; 18 — затворная задержка; 19 — магазин в сборе; 20 — курок; 21 — боевая пружина; 22 — задвижка боевой пружины; 23 — тяга с рычагом взвода; 24 — шептало с пружиной; 25 — спусковой крючок; 26 — рычаг; 27 — возвратная пружина; 28 — винт; 29 — направляющий стержень.

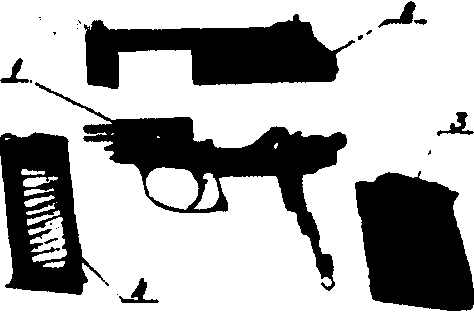

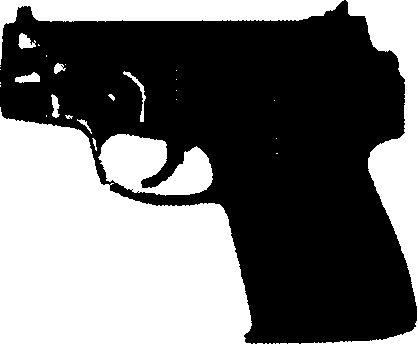

Рис. 4.6 Общий вид ПСС. Рис. 4.7 Основные составные части ПСС. 1 — рамка со стволом патронником, спусковой скобой и ударно-спусковым механизмом; 2 — затвор с фиксатором, возвратным механизмом, прицельным приспособлением, предохранителем и выбрасывателем; 3 — пистолетная рукоятка; 4 — магазин.

Боевые свойства пистолетов

№ п/п		ПМ	АПС	ПСС	ПБ
1	Калибр, мм	9	9	7,62	9
2	Принцип работы	отдача свободного затвора
3	Вес: с неснаряженным магазином	730	1020	700	950
	со снаряженным магазином	810	1220	844	1030
4	Прицельная дальность, до ...м.	50	200	25	50
5	Начальная скорость полета пули, м/с	315	340	200	290
6	Скорострельность, в/мин.	30	40	24	30
7	Емкость магазина	8	20	6	8
8	Длина пистолета, мм (без насадки)	161	225	165	310 (170)
9	Длина ствола, мм	93	140	35	—
10	Высота оружия, мм	126	150	140	134
11	Число нарезов	4	4	6	4
12	Патрон:	9х18	9х18	СП-4	9х18
	вес, гр.	10	10	24	10
	вес пули, гр.	6,1	6,1	10	6,1
