Назначение
Аппаратура акустического контроля качества цементирования АКЦ-НВ предназначена для контроля качества цементирования обсаженных скважин.
Данные по аппаратуре
Аппаратура обеспечивает исследование скважин, оборудованные обсадными колоннами и НКТ внутренним диаметром от 60 до 250 мм с углом наклона до 50 , с температурой до 180 С, с гидростатическим давлением до 100 Мпа, заполненные негазированными буррастворами.
Аппаратура эксплуатируется с трехжильным геофизическим кабелем типа КГ3-60-180 длиной до 6500м.
Формула зонда И2 0,25 И1 1,75 П.
Схема прибора представлена на рисунке:
Диапазон измерений интервального времени Тp от 120 до 550 мкс/м
Частота излучаемых колебаний - 13 кГц.
Диаметр прибора без центраторов - не более 48 мм ;
Длина прибора - не более 3500 мм ;
Масса прибора - не более 30 кг.
2.Излучатель упругих волн.
По источнику энергии излучатели подразделяют на гидро- или аэродинамические и электроакустические. В основе работы гидро- и аэродинамических излучателей (жидкостные и воздушные свистки и сирены, гидро- и пневмопреобразователи) лежит принцип преобразования части кинетической энергии потока жидкости либо газа, создаваемой насосом (компрессором), в акустических энергию при встрече потока с плохообтекаемым препятствием. В ряде конструкций для усиления ультразвуковых эффектов используют резонансные устройства.

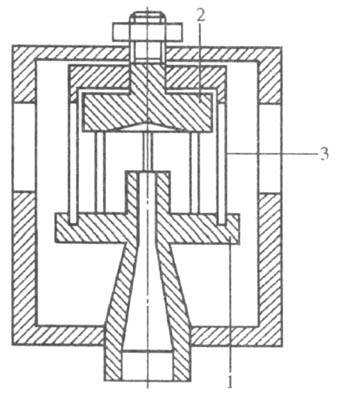

На рис. представлен гидродинамический излучатель, в котором пульсации торообразной кавитационной области, заполненной пузырьками, происходят при встрече струи жидкости, вытекающей со скоростью 20-30 м/с из конусно-цилиндрического сопла 1, с вогнутым отражателем 2; при определенном расстоянии между соплом и отражателем возникает автоколебательный релаксационный процесс, приводящий к радиальному выбросу содержимого кавитационной области. Пульсации давления возбуждают в стержнях 3 изгибные колебания (деформации) на их собственной частоте, повышая интенсивность и монохроматичность звукового излучения.
Гидродинамический излучатель: 1 - соп- чатели преобразуют за-ло; 2 - отражатель; 3 - стержень. данные колебания элект рич. напряжения или тока
Наиболее распространены излучатели, действие которых основано на магнитострикционном и пьезоэлектрическом эффектах. В первом случае сердечник из магнитострикционного материала (напр., Ni, ферриты, некоторые хромовые и марганцевые, сплавы) помещают в переменное магн. поле, и линейный размер сердечника изменяется в такт колебаниям поля. Во втором случае пьезоэлектрический материал (кварц, керамика на основе цирконат-титаната свинца и др.) располагают в переменном электрическом поле. Электроакустические преобразователи создают волны частотой, определяемой геометрическими размерами и условиями закрепления твердого тела; возбуждение колебаний осуществляется в узком диапазоне частот, поэтому излучатели работают обычно в условиях резонанса их механической системы. В Ультразвуковых ааппаратах непрерывного действия на основе таких преобразователей устройством, направляющим поток обрабатываемого материала на излучающие поверхности, служит собственно корпус аппарата. При проведении периодических процессов излучатели монтируют на одну или несколько технологических емкостей либо непосредственно погружают в обрабатываемую среду.
