1. Определение осадок фундамента

Осадка основания методом послойного суммирования определяется по формуле:

S = ∙Σ ,

где  - безразмерный коэффициент, равный 0,8;

_zpi – среднее значение дополнительного вертикального нормального напряжения в i-ом слое грунта, равное полусумме указанных напряжений на верхней z_i-1 и нижней z_i границах слоя по вертикали, проходящей через центр подошвы фундамента;

h_i и E_i – соответственно толщина и модуль деформации i-го слоя грунта;

n – число слоёв, на которое разбита сжимаемая толща основания.

Дополнительное вертикальное напряжение определяется по формуле

_zp = P₀*,

где  - коэффициент, принимаемый по СНиП в зависимости от формы подошвы

_{ξ =} ,

_{=(14,8-1,36)*20,0=0,168 МПа} ;

где γ’ – удельный вес грунта, расположенный выше уровня фундамента,

d_n - глубина заложения подошвы,

h_i и γ_i - толщина и удельный вес i-го слоя грунта.

P₀ = P – _zgo = 0,292 – 0,168 = 0,114 МПа

Таблица значений для определения осадки

 =	Z, м		zg, МПа	zp = P0*, МПа	0,2*zg, МПа	Е, МПа
0,606	1,00	0,926	0,288	0,105	0,058	20,2
1,091	0,80	0,556	0,308	0,069	0,062
2,222	1,00	0,468	0,328	0,058	0,066
2,424	1,00	0,335	0,348	0,042	0,070
3,030	1,00	0,236	0,368	0,029	0,074
3,636	1,00	0,178	0,388	0,022	0,078
4,242	1,00	0,151	0,408	0,019	0,082
5,848	1,00	0,107	0,428	0,013	0,086	38,7
5,455	1,00	0,080	0,448	0,010	0,090

Таким образом, нижняя граница сжимаемой толщи Н_с находится на глубине ≈1,8 м.

Максимальная осадка для производственных и гражданских одноэтажных и многоэтажных зданий: S_max,u = 8 см.

Осадка основания:

S=0,8(0,105+0,069)/20,2=0,00728м=0,728см

S_max,u = 8 см 0,7 см Условие выполняется

Рис. Эпюра вертикальных напряжений от давления собственного веса лежащих выше слоев и от внешней нагрузки.

. 7. Расчет свайных фундаментов

7.1. Определение размеров свайных фундаментов

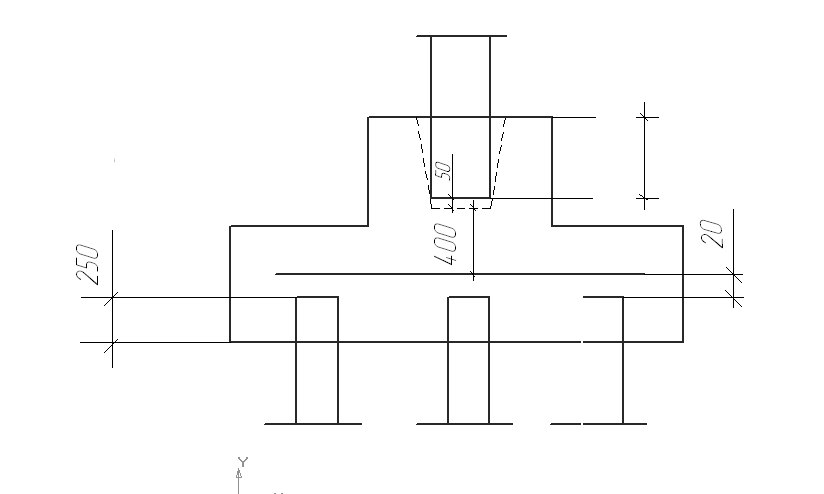

Рис. Схема к определению требуемой высоты ростверка

Проектирование свайных фундаментов начинают с определения требуемой высоты ростверка. При этом конструктивная высота ростверка до рабочей арматуры в уровне подошвы назначается на 40 см больше глубины стакана. Расстояние от рабочей арматуры подошвы ростверка до подошвы ростверка принимается равным требуемой величине заделки свай в ростверк плюс 20 мм. При жестком соединении свай с ростверком верхняя часть головы сваи разбивается, и обнаженная ненапрягаемая арматура заделывается в ростверк на глубину не менее 200 мм и не менее

.

R_S – расчетное сопротивление арматуры сваи сжатию, для С245

R_S =140 МПа,

R_b – призменная прочность бетона, для В30 R_b=17,0 МПа,

диаметр арматуры в свае принимаем d=20 мм.

Тогда

Высота ростверка с учетом глубины заделки сваи и колонны в ростверк равна: 650+400+250+50+20=1370 мм. Примем 1400 мм.

Под ростверком устраивается бетонная подготовка из бетона класса В25 и толщиной 100 мм.

Абсолютные отметки:

- подошвы ростверка 199,6 м.

- низа бетонной подготовки 199,5 м.

- нижний конец свай 193,8 м. (из условия заделки в несущий слой не менее 1 м. для грунтов с R ≥ 250кПа)

Так как участок строительства сложен прочными грунтами (для глины > R₀=250 кПа), то назначаем свайный фундамент из забивных свай, погружаемых в предварительно пробуренные лидерные скважины, размерами поперечного сечения 400х400 мм, длиной 6 м. Погружение свай осуществляется при помощи сваебойных молотов.
