Обработка прерываний и исключительные ситуации на примере ОС UNIX

Прерывания и особые ситуации

Система UNIX позволяет таким устройства, как внешние устройства ввода-вывода и системные часы, асинхронно прерывать работу центрального процессора. По получении сигнала прерывания ядро операционной системы сохраняет свой текущий контекст (застывший образ выполняемого процесса), устанавливает причину прерывания и обрабатывает прерывание. После того, как прерывание будет обработано ядром, прерванный контекст восстановится и работа продолжится так, как будто ничего не случилось. Устройствам обычно приписываются приоритеты в соответствии с очередностью обработки прерываний. В процессе обработки прерываний ядро учитывает их приоритеты и блокирует обслуживание прерывания с низким приоритетом на время обработки прерывания с более высоким приоритетом.

Прерывание – это переход от одной программы к другой.

Особые ситуации связаны с возникновением незапланированных событий, вызванных процессом, таких как недопустимая адресация, задание привилегированных команд, деление на ноль и т.д. Они отличаются от прерываний, которые вызываются событиями, внешними по отношению к процессу. Особые ситуации возникают прямо "посредине" выполнения команды, и система, обработав особую ситуацию, пытается перезапустить команду; считается, что прерывания возникают между выполнением двух команд, при этом система после обработки прерывания продолжает выполнение процесса уже начиная со следующей команды. Для обработки прерываний и особых ситуаций в системе UNIX используется один и тот же механизм.

Уровни прерывания процессора

Ядро иногда обязано предупреждать возникновение прерываний во время критических действий, могущих в случае прерывания запортить информацию. Например, во время обработки списка с указателями возникновение прерывания от диска для ядра нежелательно, т.к. при обработке прерывания можно запортить указатели. Обычно имеется ряд привилегированных команд, устанавливающих уровень прерывания процессора в слове состояния процессора. Установка уровня прерывания на определенное значение отсекает прерывания этого и более низких уровней, разрешая обработку только прерываний с более высоким приоритетом. На Рисунке 1.6 показана последовательность уровней прерывания. Если ядро игнорирует прерывания от диска, в этом случае игнорируются и все остальные прерывания, кроме прерываний от часов и машинных сбоев.

Рисунок 1.6. Стандартные уровни прерываний

Прерывания и особые ситуации

Система отвечает за обработку всех прерываний, поступили ли они от аппаратуры (например, от таймера или от периферийных устройств), от программ (в связи с выполнением инструкций, вызывающих возникновение "программных прерываний") или явились результатом особых ситуаций (таких как обращение к отсутствующей странице). Если центральный процессор ведет обработку на более низком уровне по сравнению с уровнем поступившего прерывания, то перед выполнением следующей инструкции его работа прерывается, а уровень прерывания процессора повышается, чтобы другие прерывания с тем же (или более низким) уровнем не могли иметь места до тех пор, пока ядро не обработает текущее прерывание, благодаря чему обеспечивается сохранение целостности структур данных ядра. В процессе обработки прерывания ядро выполняет следующую последовательность действий:

1. Сохраняет текущий регистровый контекст выполняющегося процесса и создает в стеке (помещает в стек) новый контекстный уровень.

2. Устанавливает "источник" прерывания, идентифицируя тип прерывания (например, прерывание по таймеру или от диска) и номер устройства, вызвавшего прерывание (например, если прерывание вызвано дисковым запоминающим устройством). При возникновении прерывания система получает от машины число, которое использует в качестве смещения в таблице векторов прерывания. Содержимое векторов прерывания в разных машинах различно, но, как правило, в них хранится адрес программы обработки прерывания, соответствующей источнику прерывания, и указывается путь поиска параметра для программы. В качестве примера рассмотрим таблицу векторов прерывания, приведенную на Рисунке 6.9. Если источником прерывания явился терминал, ядро получает от аппаратуры номер прерывания, равный 2, и вызывает программу обработки прерываний от терминала, именуемую ttyintr.

Номер прерывания Программа обработки прерывания 0 clockintr 1 diskintr 2 ttyintr 3 devintr 4 softintr 5 otherintr

Рисунок 6.9. Пример векторов прерывания

1. Вызов программы обработки прерывания. Стек ядра для нового контекстного уровня, если рассуждать логически, должен отличаться от стека ядра предыдущего контекстного уровня. В некоторых разработках стек ядра текущего процесса используется для хранения элементов, соответствующих программам обработки прерываний, в других разработках эти элементы хранятся в глобальном стеке прерываний, благодаря чему обеспечивается возврат из программы без переключения контекста.

2. Программа завершает свою работу и возвращает управление ядру. Ядро исполняет набор машинных команд по сохранению регистрового контекста и стека ядра предыдущего контекстного уровня в том виде, который они имели в момент прерывания, после чего возобновляет выполнение восстановленного контекстного уровня. Программа обработки прерываний может повлиять на поведение процесса, поскольку она может внести изменения в глобальные структуры данных ядра и возобновить выполнение приостановленных процессов. Однако, обычно процесс продолжает выполняться так, как если бы прерывание никогда не происходило.

алгоритм inthand /* обработка прерываний */ входная информация: отсутствует выходная информация: отсутствует { сохранить (поместить в стек) текущий контекстный уровень; установить источник прерывания; найти вектор прерывания; вызвать программу обработки прерывания; восстановить (извлечь из стека) предыдущий кон- текстный уровень; }

Рисунок 6.10. Алгоритм обработки прерываний

На Рисунке 6.10 кратко изложено, каким образом ядро обрабатывает прерывания. С помощью использования в отдельных случаях последовательности машинных операций или микрокоманд на некоторых машинах достигается больший эффект по сравнению с тем, когда все операции выполняются программным обеспечением, однако имеются узкие места, связанные с числом сохраняемых контекстных уровней и скоростью выполнения машинных команд, реализующих сохранение контекста. По этой причине определенные операции, выполнения которых требует реализация системы UNIX, являются машинно-зависимыми.

Каждый раз, когда система получает прерывание (или вызывает системную функцию), она создает в стеке новый контекстный уровень и сохраняет регистровый контекст предыдущего уровня.

Как уже говорилось выше, возникновение прерывания побуждает ядро запускать программу обработки прерываний, в основе алгоритма которой лежит соотношение между устройством, вызвавшим прерывание, и смещением в таблице векторов прерываний. Ядро запускает программу обработки прерываний для данного типа устройства, передавая ей номер устройства или другие параметры для того, чтобы идентифицировать единицу устройства, вызвавшую прерывание. Поскольку с одной записью в таблице векторов прерываний может быть связано множество физических устройств, драйвер должен уметь распознавать устройство, вызвавшее прерывание. На рисунке записи в таблице векторов прерываний, соответствующие прерываниям от терминалов, имеют метки 0 и 1, чтобы система различала их между собой при вызове программы обработки прерываний, используя к примеру этот номер в качестве передаваемого программе параметра. Программа обработки прерываний использует этот номер и другую информацию, переданную механизмом прерывания, для того, чтобы удостовериться, что именно устройство tty09, а не tty12, прервало работу системы. Этот пример в упрощенном виде показывает то, что имеет место в реальных системах, где на самом деле существует несколько уровней контроллеров и соответствующих программ обработки прерываний, но он иллюстрирует общие принципы.

Схемы обработки прерываний

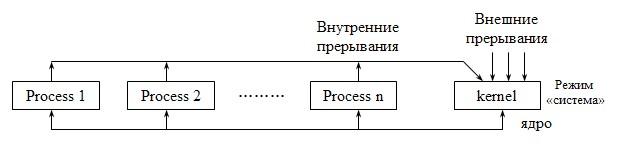

На рисунке 18.1 представлен первый способ обработки прерывания

Рис.18.1. Схема обработки прерываний

Может случиться, что ядро, не успев обработать одно прерывание, должно реагировать на следующее. Поэтому в системе ОС UNIX существует несколько уровней обработки прерываний. При обработке прерываний необходимо исключить вмешательство тех процессов, которые требуют тот же ресурс, на котором находится прерываемый процесс. Можно сказать, что допускается нахождение только одного прерывания внутри ядра системы. Для достижения этого существуют способы:

• если одно прерывание находится на ядре системы, все остальные должны быть запрещены, независимо от причины;

• в ОС UNIX ядро является ресурсом, рассматривается как CS, вход и выход из него контролируется семафором, связанным с очередью процессов.

• Очередь организована на уровне списков.

На рисунке 18.2 представлен второй способ обработки прерывания

Рис.18.2. Схема обработки прерываний с использованием семафора.

Семафор связан с изъятием из списка оответствующего требования. Такой способ гарантирует, что ядро на каждое прерывание реагирует в течении времени d t. Каждое прерывание, которое не может обрабатываться в течении определенного времени, или ему необходим доступ к глобальной переменной, должно превратится в так называемый fork-process. Для управления такими процессами введены две дополнительные переменные:

• целочисленный семафор - State, указывающий состояние системы;

• очередь - fork, которая формируется из форк-процессов.

Порядок обработки прерывания:

• выполняется первичная (предварительная) обработка прерывания с закрытыми масками прерывания;

• выполняется вызов подпрограммы fork;

• вторичная обработка прерывания с использованием системных переменных и услуг.

Особенности: при первичной обработке выполняются самые необходимые действия (распознавание и вызов), после этого прерывание для вторичной обработки помещается в fork-очередь.
