Низкая промежуточная частота (пч) и фоновый приемник
Сигнал на 44,85 МГц (высокая ПЧ) от второго УПЧ питает преобразователь частоты IF IC (U3101) через контакт 1. В IF IC сигнал смешивается с колебанием частоты 44,395 МГц от второго локального генератора (2 LO) для получения сигнала низкой ПЧ на 455 кГц. 2-я частота гетеродина определяется кристаллом Y3101. Сигнал на низкой ПЧ усиливается и фильтруется внешней парой керамических фильтров FL3112, FL3114 при разносе каналов 20/25 кГц или FL3111, FL3113/F3115 – при разносе каналов 12,5 кГц. Эти пары выбираются через BWSELECT. Фильтры настроены на низкую ПЧ 455 кГц. Отфильтрованный выходной сигнал подается на ограничитель (контакт 14). IF IC содержит квадратурный детектор с использованием керамического фазового элемента (Y3102), чтобы обеспечить обнаружение звука. Внутренние усиления обеспечивают выходной уровень звука 120 мВ (при отклонении 60%) от U3101 контакт 8 (DISCAUDIO), который подается на ASFIC_CMP(U0221) контакт 2 (часть цепи контроллера).
Полученный сигнальным индикатором (RSSI) сигнал доступен на выводе 5 U3101. Он имеет динамический диапазон 70 дБ. Сигнал RSSI интерпретируется микропроцессором (U0101 вывод 63) и в дополнение можно проверить наличие сигнала с помощью разъема J0501-15.
VHF (136-174MHz) УСИЛИТЕЛЬ МОЩНОСТИ (УМ)
Передатчика 25 Вт

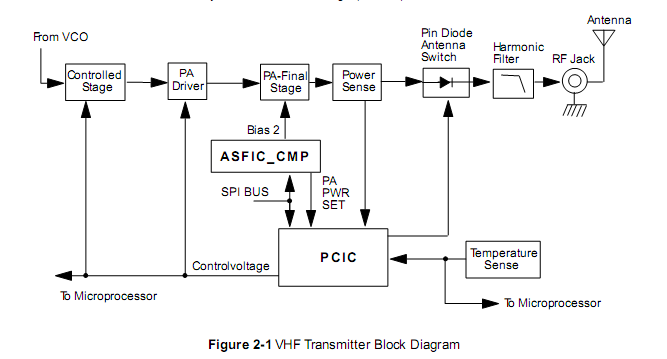

25-ти ватовый УМ состоит из трех усилительных каскадов для усиления выходного сигнала из VCOBIC до уровня необходимого для передачи. Все три этапа используют LDMOS технологию. Усиление на первом (U3401) и на втором этапе (Q3421) регулируется, контролируется через контакт 4 PCIC (U3501) с помощью U3402-1 и U3402-2. Далее следует окончательный этап LDMOS (Q3441).
Устройства U3401, Q3421 и Q3441 нанесены с помощью поверхностного монтажа. Прессованная прокладка между платой и радиопокрытием обеспечивает хороший тепловой контакт между устройствами и шасси.
Первый контролируемый этап усиления
На первом этапе (U3401) осуществляется усиление радиочастотного сигнала на 20 дБ благодаря использованию интегральных схем, содержащих два LDMOS FET уровня усиления. Выходная мощность на этапе U3401 является контролируемой по напряжению постоянным током. Управляющее напряжение одновременно изменяет смещение двух полевых транзисторах в стадии U3401. Эта точка определяет общее усиление U3401 и тем самым управляет уровнем на выходе Q3421, который, в свою очередь, управляет выходной мощностью УМ.
Операционный усилитель U3402-1 контролирует ток стока полевого транзистора U3401 через резистор R3444 и корректирует смещение напряжения U3401, чтобы ток PCIC оставался постоянным. PCIC (U3501) обеспечивает выходное напряжение по постоянному току на выводе 4 (INT), которое устанавливает опорное напряжение текущего контура управления. Повышение выходной мощности вызывает падение уровня постоянного напряжения от PCIC, то есть U3402-1 уменьшает напряжение смещения, что уменьшает ток стока и усиление каскада.
В режиме приема напряжение постоянного тока от PCIC вывод 23 (RX) оказывается на Q3442, который, в свою очередь, отключает смещение напряжения U3401.
Коммутатор S3440 это прессованная прокладка с проводящими полосами, которые соединяют два проводящих участка в коммутаторе, когда радиопокрытие правильно прикреплено к шасси. Когда покрытия нет, S3440 открыт и, как следствие, высокий уровень напряжения на инвертирующий входы управляет операционными усилителями U3402-1 и 2 переключателями отключают смещение на U3401 и Q3421.Это предотвращает ненужную передачу в то время, как устройства не имеют надлежащего теплового контакта с шасси.
