Выбор основных методов производства работ

1. Земляные работы. В состав земляных работ входят: планировка бульдозером ДЗ 18 на базе трактора Т 100, разработка грунта экскаваторомЭО – 3322 с ёмкостью ковша V_к = 0,4 м³ в транспорт и отвал, разработка грунта в ручную на глубину 0,1 м, обратная засыпка пазух бульдозером, а также уплотнение пазух пневмо трамбовками.

2. Кладка стен и перегородок. Кладка стен и перегородок ведется из обычного керамического кирпича. Кладка наружных и внутренних стен трех рядная без расшивки швов по натянутой шнуровке, способ укладки кирпича вприсык с подрезкой. Перегородки армируют через три ряда металлической лентой. Кладку ведут звенья «тройка», каменщик ведет кладку, а подсобник укладывает раствор, и второй подает кирпич и раствор.

3. Монтажные работы.Монтажные работы ведутся по цементному раствору М100. Ведется по способу: Строповка – Подъем и установка – Временное закрепление – Выверка – Растроповка – Окончательное закрепление. Несущие перемычки монтируются краном, а рядовые вручную с соответствующим операнием на стены. Многопустотные плиты монтирую краном, пустоты заделывают легким или тяжелым бетоном на глубину 120 мм, а швы заделываются раствором. Монтаж лестничных маршей и площадок ведется по ходу кирпичной кладки. Во время строительства устанавливаются временные перила из арматуры. Все монтируемые конструкции проверяют на соответствие размеров.

4. Устройство крыши и кровли.После завершения монтажа плит верхнего этажа, их очищают от пыли и грязи. Затем устраивают цементно-песчаную стяжку толщиной 20мм. Затем расстилают пароизоляцию из полиэтиленовой пленки. После этого раскладываются минераловатные плиты, теплоизоляционный слой составляет 200мм. По верху утеплителя вновь устраивается цементно-песчаная стяжка. Крыша состоит из наслонных стропил, прогонов, мауэрлатов, подкосов, лежень и стояк. Кровля из оцинкованной стали по обрешетки из досок.

5. Установка окон и дверей.Деревянные дверные заполнения устанавливают в процессе или после возведения стеновых ограждений. Коробки прикрепляют к антисептированным пробкам в кладке с помощью шурупов или заостренных ершей. Вместо конопачения щелей между коробкой и стеной их заполняют монтажной пеной – макрофлекс.

6. Водная окраска.Водная окраска ведется водоэмульсионным составом. Перед окраской выполняется подготовка поверхности состоящая из: Очистка поверхности – Грунтовка очищенной поверхности – Заполнение трещин и раковин – Очистка и обеспыливание поверхности – Окрашивание. Окраску выполняют валиками и кистями.

7. Масляная окраска.Масляная окраска ведется эмалью. Перед окраской выполняется подготовка поверхности состоящая из: Очистка поверхности – Сглаживание поверхности – Расшивка или заполнение трещин – Проолифливание – Частичное подмазывание – Шлифовка подмазанных мест – Проолифливание подмазанных мест – Первое окрашивание – Второе окрашивание. Окраску выполняют валиками и кистями.

Полы. Перед устройством полов на первом этаже укладывается утеплитель и цементно-песчаной стяжки, а в сантехнических узлах пароизоляция. Керамический пол: керамические плитки укладывают на прослойку из цементно-песчаного раствора толщиной 10мм. Основание очищают - смачивают водой - размечают положение рядов – устанавливают маячные плитки – между ними укладывают маячные ряды – укладывают плитки всей полосы. Через 2 – 3 дня швы заливают раствором и для удаления его остатков поверхность пола протирают влажными опилками. Линолеумные полы: настилают на поверхность с неровностями не превышающие 2мм, основание высушивается – шлифуют – грунтуют – нанесение клея – приклеивание. Бетонные полы укладывают полосами с уплотнением.

8. Отмостка.Отмостка устраивается из асфальтобетона по основанию из уплотненного гравия.

Выбор крана.

1. Определяем требуемую грузоподъемность крана по формуле:

Q= m_гр +m_э+m_oc, где

Q= 7+0+0,1=7,1

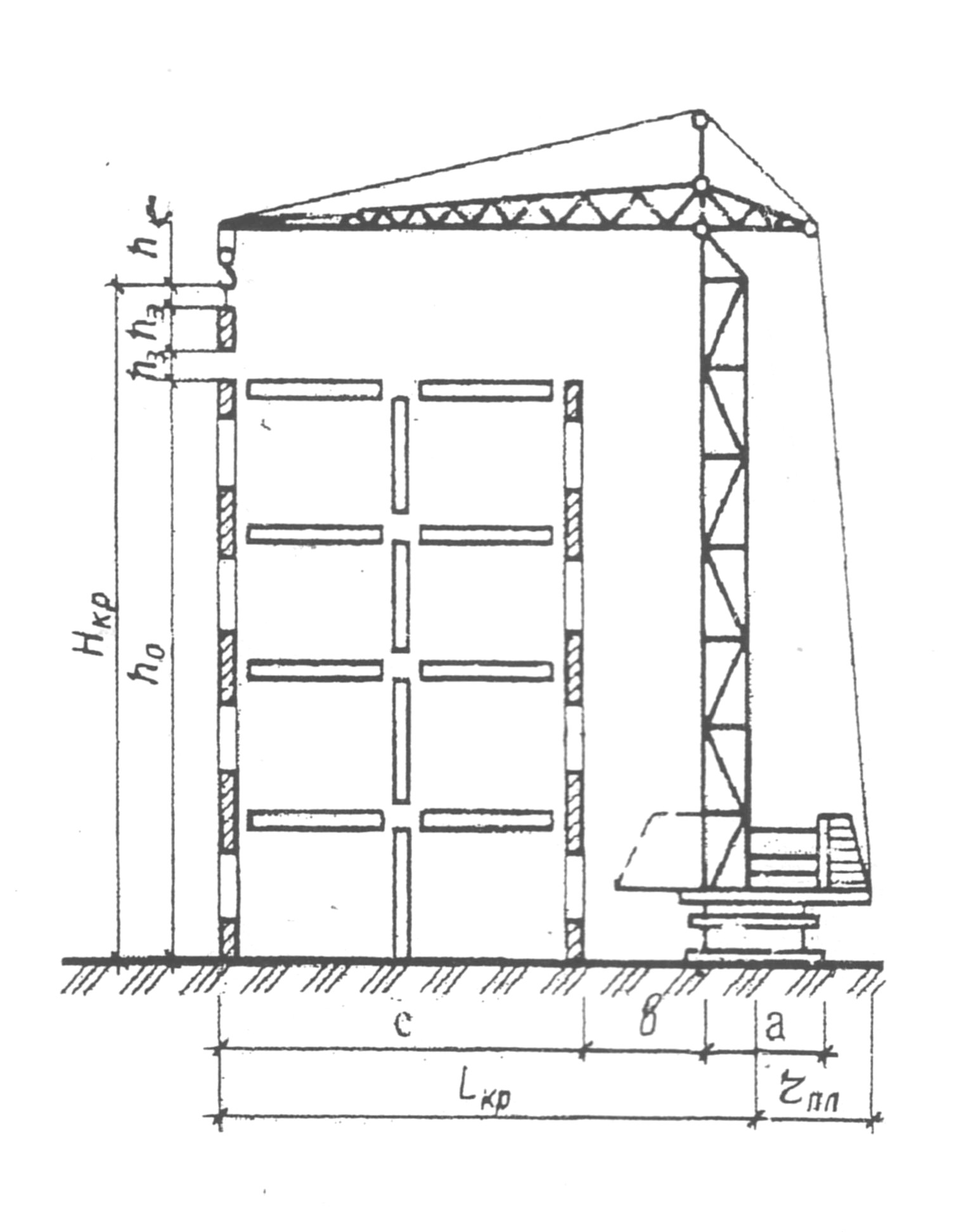

2 . Требуемая высота подъёма крюка башенного крана определяется по формуле:

,

где; h₀-проектная высота опор монтируемого

элемента над уровнем стоянки крана.(м)

h_з – запас по высоте требующийся по

условиям монтажа (не менее 0,5-1м.)

h_э - высота элемента в монтируемом

положении(м)

h_с – высота строповки (м)

Н_кр = 6,4 + 1 + 0,3 + 2,5 =10,2м

3. Требуемый вылет крюка определяется по формуле:

, где

а – ширина кранового пути;

b – расстояние от крайнего пути до ближайшей выступающей части здания( не менее 1 м)

с – расстояние от центра тяжести наиболее удалено от крана элемента до выступающей части здания со стороны крана;

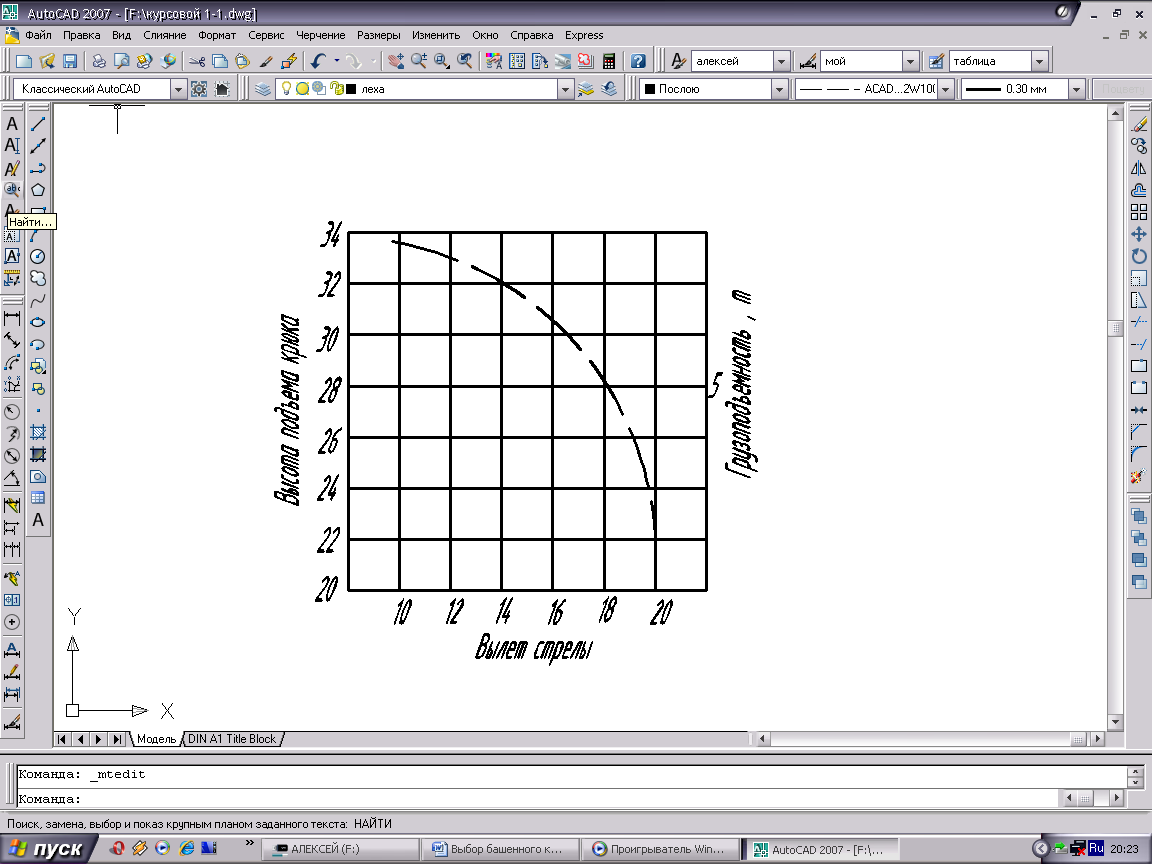

Выбираем башенный кран КБ-503, длина стрелы – 25 метров

Выбор экскаваторов с ТЭО.

Для производства работ по технологическим параметрам предложено 2 экскаватора обратная лопата.

Группа грунта -I , V_гр.=965,86 м³

Подбираем по ЕНиР №2 для разработки грунта в котловане два экскаватора:

1. Одноковшовый экскаватор с обратной лопатой ЭО-5051 с гидравлическим приводом V_к = 0,5 м³.

2. Одноковшовый экскаватор с обратной лопатой ЭО-3322 с гидравлическим приводом V_к = 0,4 м³.

1. ЭО - 5051 V_к = 0,5 м³

2. ЭО - 3322 V_к = 0,4 м³

1. Определяем сменную производительность работы экскаватора с погрузкой в автотранспорт:

2) Определяем сменную производительность экскаватора при работе на вымет:

2. Определяем время разработки котлована экскаватором:

3. Определяем эксплуатационную себестоимость работы экскаватора:

Вывод: принимаем экскаватор ЭО – 3322 с ёмкостью ковша V_к = 0,4 м³, т. к. его эксплуатация дешевле.
