Федеральное агентство по образованию

ФГОУ СПО Барнаульский строительный колледж

Специальность 270103 Строительство и эксплуатация зданий и

сооружений

Двухэтажный жилой дом

Пояснительная записка курсового проекта

по дисциплине «Технология и организация строительного производства»

Проект выполнил:

студент группы СЭЗС-93 Лозовой А. В.

Проверил:

преподаватель Попов Ю. В.

Барнаул 2012

РАСЧЕТНО - ПОЯСНИТЕЛЬНАЯ

ЗАПИСКА

Содержание

Объемно-планировочное и конструктивное решение………...4

Ведомость объемов работ…………………………………………5

Выбор основных методов производства работ……………….12

Выбор основных строительных машин и механизмов………15

Ведомость трудоемкости и затрат машинного времени…….19

Описание технологии и организации производства работ и техники безопасности по технологической карте…………….25

Описание календарного плана…………………………………..29

Описание графика движения рабочих…………………………29

Описание графика поступления и расхода материалов……29

Описание графика движения машин и механизмов…………29

Расчет ТЭП по календарному плану…………………………...30

Описание строй генплана……………………………………….. 31

Расчет опасных зон работы механизмов……………………...32

Расчет площадей открытых складов…………………………..33

Расчет временных зданий и сооружений……………………..34

Расчет диаметра временного водопровода………………….35

Расчет мощности временного электроснабжения…………..37

Расчет ТЭП строй генплана……………………………………..38

Охрана окружающей среды…………………………………..39

Литература………………………………………………………40

Объемно-планировочное и конструктивное решение

Проектом предусмотрено строительство двухэтажного жилого дома, который представляет собой бескаркасное с продольными несущими стенами. Здание прямоугольной формы размерами в осях 24000х15000 мм, с подвалом и чердаком.

Высота этажа принята 2,8 м, высота подвала 2,6 м. Коммуникации и входы жилого дома и подвала изолированы.

Стены кирпичные с утеплителем с наружной стороны, фундамент ленточный из сборных железобетонных блоков и подушек, плиты перекрытия и покрытия железобетонный многопустотные, окна и двери деревянные, лестницы из сборных железобетонных маршей и площадок, крыша двух скатная с наслонными стропилами и кровлей из стальных оцинкованных листов.

Ведомость объёмов работ.

Наименование работ.	Ед. изм.	Количество	Эскиз	Формула
1.срезка растительного грунта	м2	1699,8	10 10 10 10	S=(A+20)·(B+20) S=(31,2+20)·(13,2+20)=1699,8
2.окончательная планировка площадки.	м2	1699,8		-//-
3.Разработка грунта экскаватором: а) в транспорт: б) на вымет:	М3	741,31 224,55		b=15,4,а=33,4,hвр=0,1,m =0,25 H=1,8 с=а+2·m·H=33,4+2·0,25·1,8=34,3 d=b+2·m·H=15,4+2·0,25·1,8=16,3 Vтр=13,2·31,2·1,8=741,31 Vмех=Hмех/6(a·b+c·d+(a+с)·(b+d))=1,8/6(514,36+559,09+67,7·31,7)=965,86м3 На вым=Vмех-Vсоор=965,86-741,31=224,55
4.разработка грунта в ручную:	М3	46,66		Vвр=(a-1)*(b-1)*hвр=32,4·14,4·0,1=46,66
5.обратная засыпка пазух	м3	218,01		V=l·g·h
6.уплотнение грунта обратной засыпки пазух	м2	1090,05		Vупл=Vоз/0.2
7.монтаж фундаментных подушек массой до: а)1 б)2	шт.	40 49		По проекту

8.монтаж ФБС m до: а)1 б)1,5	шт.	160 196		По проекту
9.устройство монолитных участков: Установка опалубки	м2	37,2		S = a·b
10. Укладка бетонной смеси	м3	3,72		V = a·b·h
11.Разборка опалубки	м2	37,2		S = a·b
12.горизонтальная гидроизоляция (2слоя рубероида)	м2	53,28		S=a·b
13.вертикальная гидроизоляция (битумом за два раза)	м2	168,72		S=a·b
14.монтаж плит перекрытия и покрытия :S= 7,56м2 3,6 м2	шт.	160 40		По проекту
15.Сварочные работы	м	120		N·0,6

16.монтаж лестниц в подвал: Основание из бетона	м3	0,3		По проекту
17.Кирпичная кладка	м3	1,8		По проекту

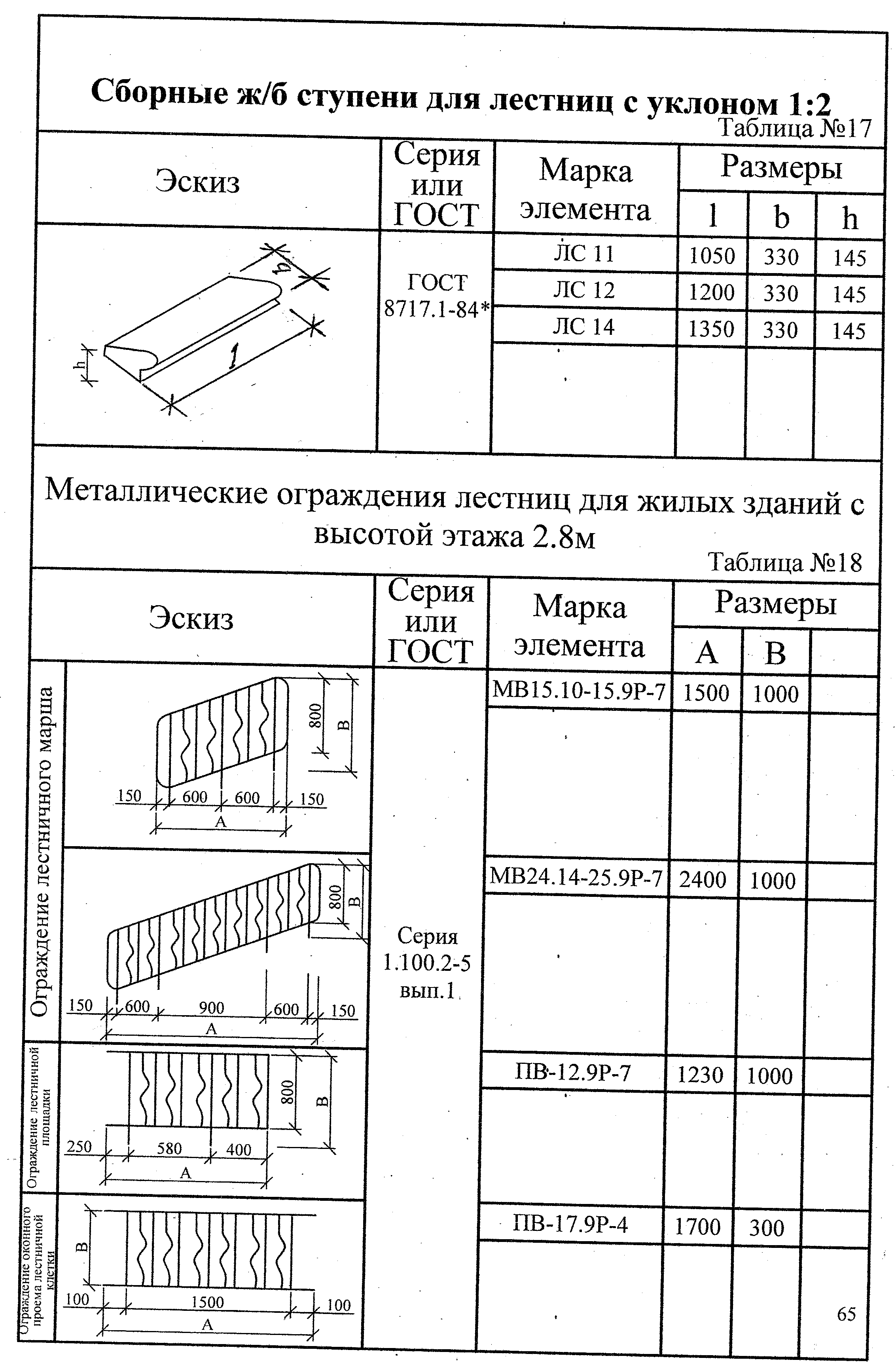

18.Сборные ж/б ступени	шт.	9		По проекту
19.Заливка швов плит перекрытия и покрытия	м	846		По проекту
20.Устройство монолитных участков в перекрытие: Устройство опалубки	м2	153,84		S=a·b
21.Укладка бетонной смеси	М3	33,84		V = a·b·h
22.Разборка опалубки	м2	153,84		S=a·b
