1 Теплотехнический расчёт ограждающих конструкций
Требуемое термическое сопротивление ограждения теплопередаче
определяется по формуле
, (1.1)
где tв – расчётная температура воздуха в помещении, 0C, принято tв = 20 0C;
tн – температура холодной пятидневки, 0C, согласно [1] для г. Братска
tн = -43 0C;
– нормативный
температурный перепад между температурой
внутрен-
него воздуха и температурой внутренней поверхности ограждения, 0C,
согласно [2] = 4 0C;
-
коэффициент теплоотдачи внутренней
поверхности ограждения, Вт/м2
,
= 8,7 Вт/м2
м2
/Вт.
Величина
сопротивления теплопередаче ограждения
с учётом энергосбережения
определяется исходя из величины ГСОП,
которая в свою очередь определяется по
формуле
ГОСП
=
, (1.2)
где
- средняя температура за отопительный
период, 0C,
согласно [1]
= - 10,3 0С;
z – продолжительность отопительного периода, сут, согласно [1] z = 246 cут
ГСОП
=
0С
сут.
На основании [3, табл. 3.1] и исходя из величины ГОСП = 7454 0С сут, принято = 4,009 м2 /Вт.
Из двух полученных значений сопротивлений теплопередаче выбирается наибольшее.
Так
как
= 4,009 >
=
1,81 м2
/Вт,
то для дальнейших расчётов принято
= 4,009 м2
/Вт.

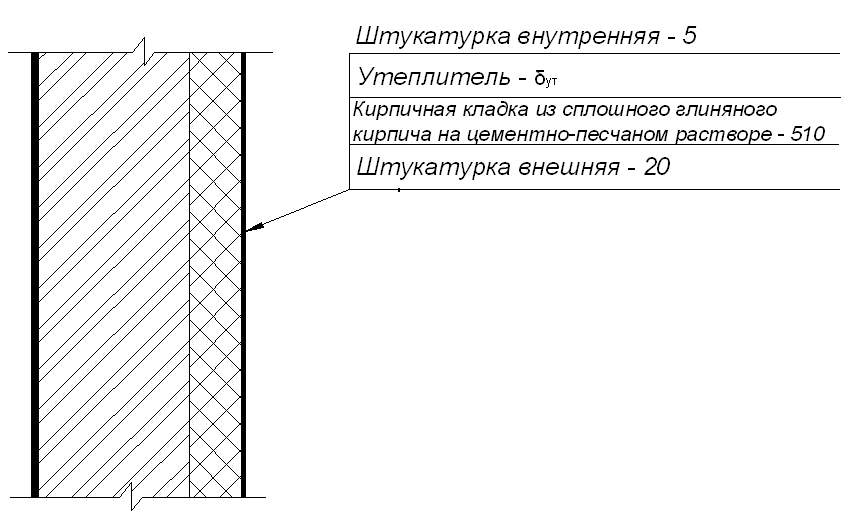

Эскиз наружной стены представлен на рисунке 1.1.
Рисунок 1.1 – Эскиз наружной стены
В качестве утеплителя приняты плиты минераловатные повышенной жёсткости на органофосфатном связующем.
Предварительная
толщина утеплителя
определяется по формуле
=
, (1.3)
где
-
толщина слоёв ограждения без утеплителя,
м;
-
теплопроводность соответствующих слоёв
ограждения, Вт/м0С;
-
теплопроводность утеплителя, Вт/м0С,
согласно [2]
=0,07;
-
коэффициент теплоотдачи наружной
поверхности ограждения, Вт/м2
0С,
согласно [2]
=
23 Вт/м2
0С
=
м
= 217 мм
220
мм.
Уточняется
общее фактическое сопротивление
теплопередаче
по формуле
.
Коэффициент теплопередачи k определяется по формуле
,
(1.4)
Вт/
.
Сопротивления теплопередаче для потолков, полов и окон составят:
=
=
5,93 м2
/Вт,
=
0,56 м2
/Вт.
Коэффициенты теплопередачи для потолков, полов, окон и составит:
Вт/
;
Вт/
;
2 Расчёт теплопотерь
Полные теплопотери рассчитываются для каждого помещения через ограждающие конструкции здания по формуле
, (2.1)
где
-
основные теплопотери, Вт;
-
добавочные теплопотери, Вт;
-
дополнительные теплопотери на инфильтрацию
наружного воздуха,
Вт;
-
величина бытовых тепловыделений, Вт,
принимается из расчёта 10 Вт
на 1 м2 площади пола жилых комнат и кухни.
Основные теплопотери определены по формуле
, (2.2)
где A – расчётная площадь ограждающей конструкции, м2;
n – коэффициент, принимаемый в зависимости от положения наружной по-
верхности ограждающих конструкций по отношению к наружному воздуху
согласно [2].
Добавочные теплопотери определены по формуле
, (2.3)
где
- добавочные потери теплоты, учитывающие
ориентацию ограждения
относительного сторон света, принимается согласно [3];
-
добавочные потери теплоты, учитывающие
открывание наружных
дверей
= 0;
Дополнительные теплопотери на инфильтрацию наружного воздуха определены по формуле
, (2.4)
где L – расход воздуха на вентиляцию, м3/ч, принято L = 3 м3/ч на 1 м2 площади;
ср – удельная теплоемкость воздуха, Дж/кг , ср = 1000 Дж/кг ;
-
плотность наружного воздуха, кг/м3,
согласно [3]
=1,496
кг/м3.
м3/ч.
Расчёт теплопотерь сведён в таблицу 2.1.
Теплопотери по этажам:
- первый этаж: 6970 Вт;
- промежуточный этаж: 5060 Вт;
- седьмой этаж: 7040 Вт
Теплопотери
здания:
=
(6970
+
+ 7040) = 117930 Вт.
