Моделирование устройства на уровне электрической схемы. Построение статической характеристики

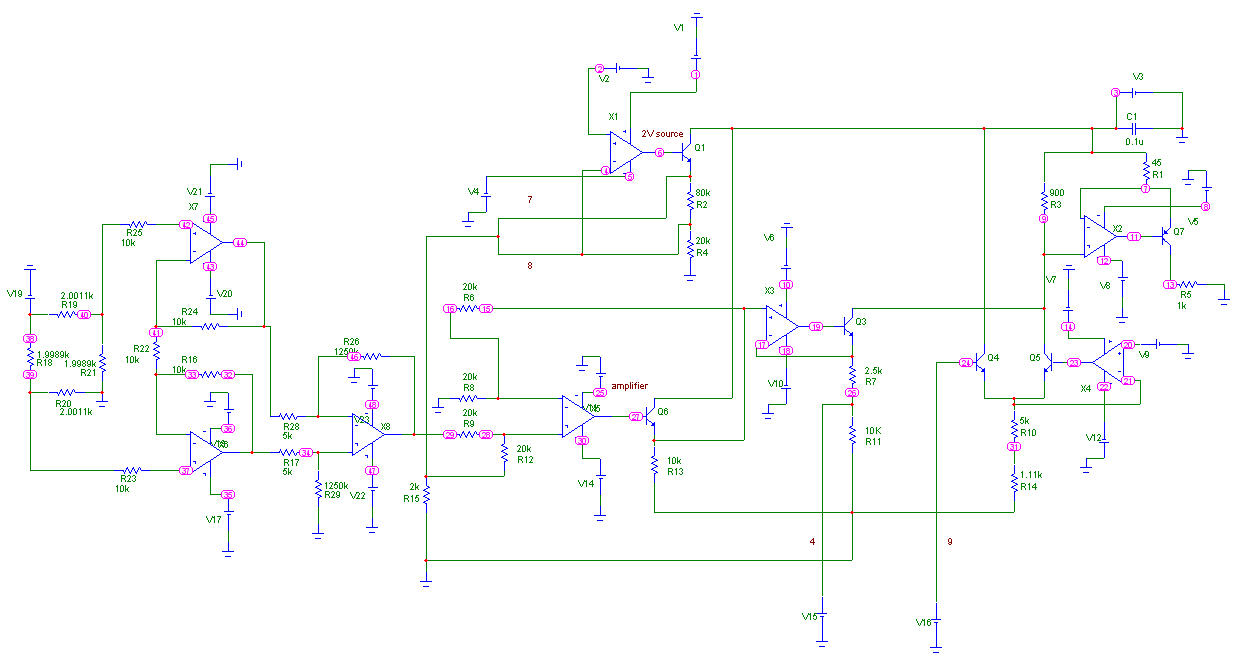

Электрическая схема для моделирования датчика напряженности магнитного поля в среде Microcap представлена на рисунке 8.
Р
исунок
8 – электрическая схема для моделирования
датчика в среде Microcap
Проведем моделирование при минимальном и максимальном входных воздействиях в схеме:
п
роекция вектора напряженности магнитного поля
(рисунок 9):

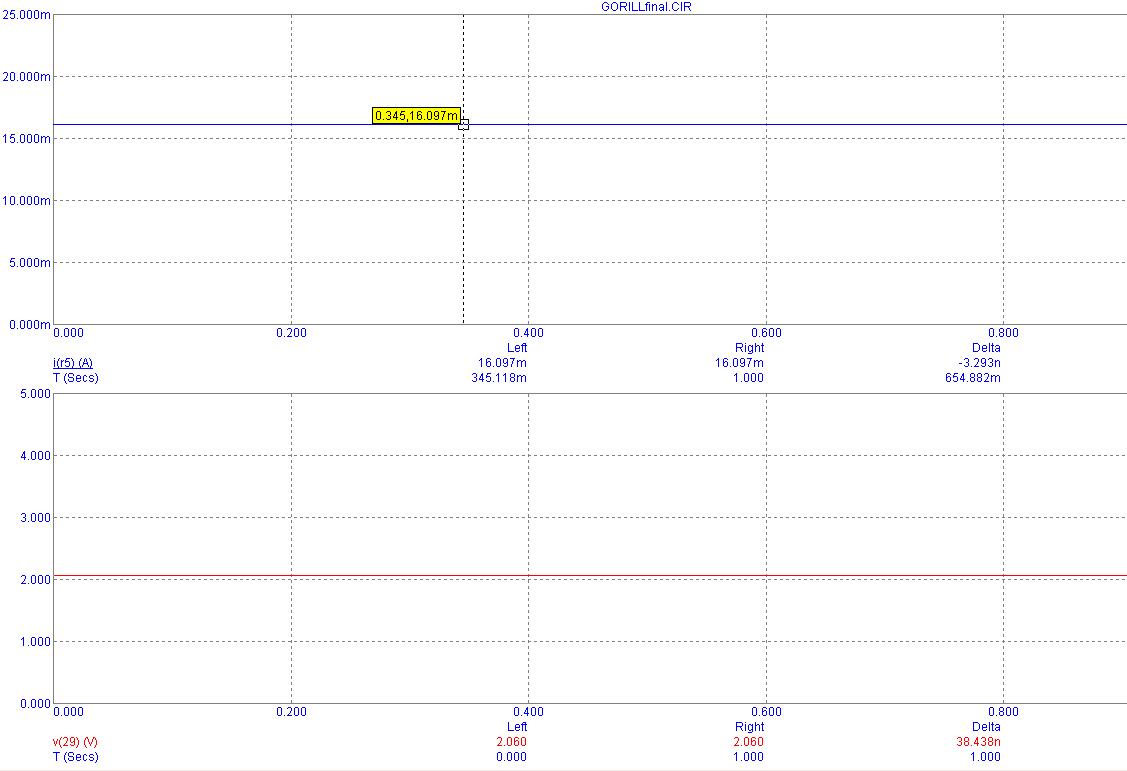

Рисунок 9 – моделирование схемы при максимальном входном воздействии
п
роекция вектора напряженности магнитного поля
(рисунок 10):

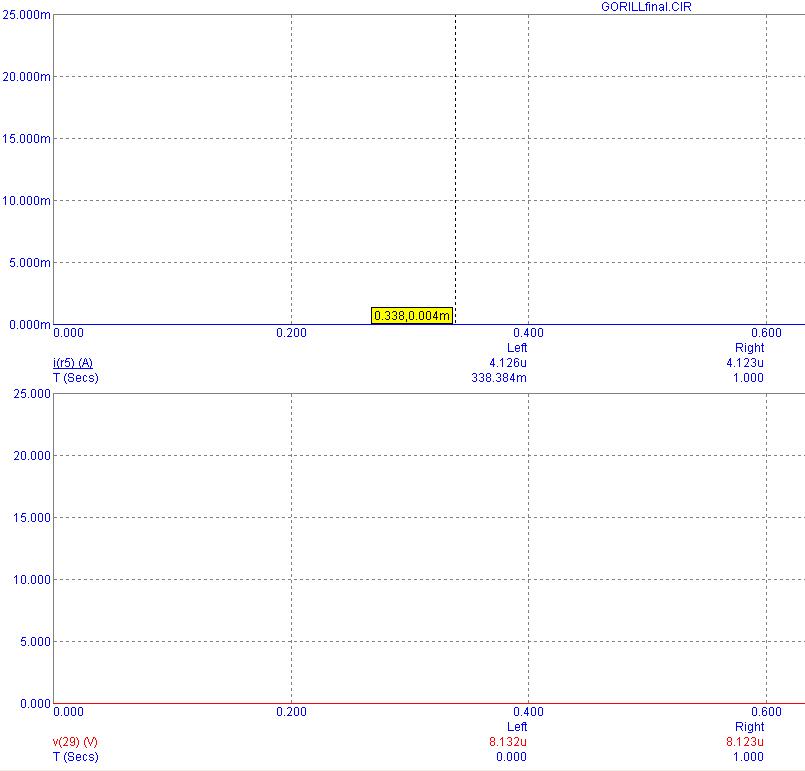

Рисунок 10 – моделирование схемы при минимальном входном воздействии
Построим
статическую характеристику датчика
напряженности магнитного поля (рисунок
11):

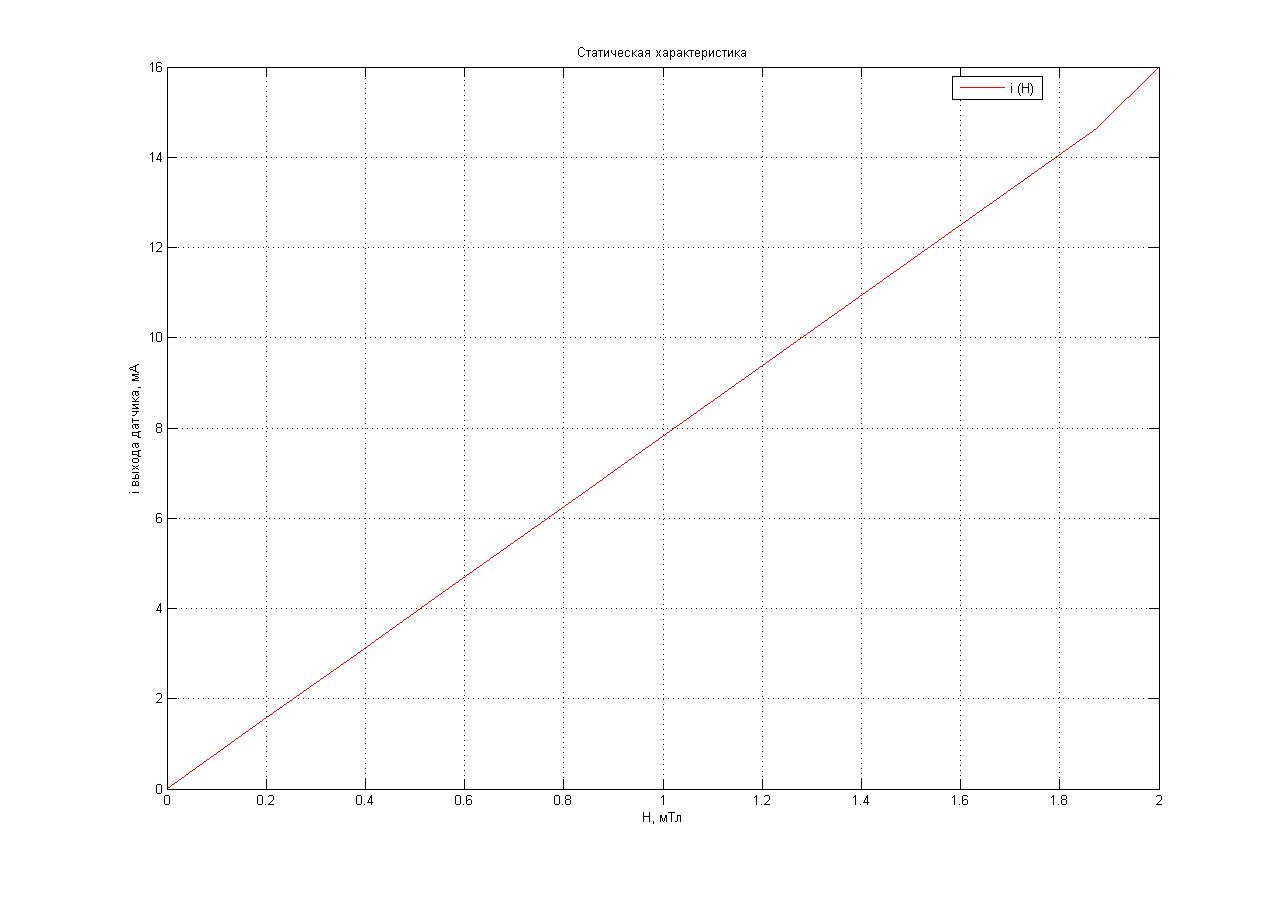

Рисунок 11 – статическая характеристика датчика напряженности магнитного поля
Выводы по работе
В ходе выполнения лабораторной работы №5-6 были получены навыки в проектировании датчиков напряженности магнитного поля и в использовании магниторезистивных мостов типа KMZ. Спроектированный датчик удовлетворяет всем требованиям технического задания, а именно:
Исходя из полученной статической характеристики, выходной ток датчика прямо пропорционален проекции вектора напряженности магнитного поля;
Диапазон изменения проекции вектора напряженности магнитного поля от 0 до ;
При значении проекции вектора напряженности магнитного поля равном 0 и выходной ток датчика в номинальном режиме работы равен
и
соответственно;
Активное сопротивление нагрузки не превышает
.
Для выполнения всех требований технического задания использованы рекомендованные микросхемы.
