2.4. Вторичные приборы
Вторичные приборы служат для преобразования сигналов, полученных от первичных приборов, и измерения их величины. Одновременно с измерением вторичные приборы могут осуществлять регистрацию измеренной величины, суммирование мгновенных значений, сигнализацию предельных значений и другие функции.
Типовыми системами вторичных приборов для измерения величин, преобразуемых в электрическое сопротивление и напряжение электрического тока, служат автоматические уравновешенные мосты и автоматические потенциометры.
Автоматические уравновешенные мосты широко применяются в различных отраслях пищевой промышленности. Эти приборы имеют одну измерительную схему (рис. 2-13), состоящую из четырех сопротивлений R1, R2, R3,R4, причем сопротивление R4 переменное и изменяется пропорционально измеряемой величине. Для уравновешивания моста в его схему включен реохорд RP, движок которого связан с реверсивным двигателем РД. В диагональ питания ав включен источник питания U, в измерительную cd— электронный усилитель ЭУ. В результате изменения измеряемой величины сопротивление R4 изменяется и равновесие моста нарушается, на вход усилителя подается напряжение небаланса. Вследствие этого включается реверсивный двигатель РД, который перемещает движок реохорда, пока не наступит равновесие моста. При этом каждому значению измеряемой величины соответствует определенное значение сопротивления R4. Поэтому положение движка реохорда при уравновешивании моста всегда будет соответствовать определенному значению измеряемой величины, что позволяет градуировать шкалу прибора в единицах измеряемой величины. В схему уравновешенного автоматического моста входят также сопротивление RШ шунта реохорда, служащего для подгонки сопротивления RP до заданного нормированного значения; сопротивления RН и RП для подгонки предела измерения моста; сопротивления R.л для подгонки сопротивлений соединительных проводов. (Температура окружающей среды оказывает влияние на сопротивление соединительных проводов, что приводит к погрешностям при измерениях. Для исключения этого влияния применяют трехпроводную схему подключения преобразователя.)
Питание измерительной схемы уравновешенных мостов осуществляется переменным током напряжением 6,3В, частотой 50 Гц от вторичной обмотки силового трансформатора усилителя.
Питание силовой цепи приборов производится от сети переменного тока напряжением 220 В, частотой 50 Гц.
Автоматические потенциометры широко применяются в различных отраслях пищевой промышленности для измерения температуры, давления, расхода, уровня и других величин, изменение которых может быть преобразовано в изменение напряжения постоянного тока. Принцип действия этих приборов основан на уравновешивании (компенсации) измеряемой ЭДС известным напряжением, полученным от строго определенного тока, называемого обычно рабочим; при этом компенсирующее напряжение измеряется с высокой точностью. Потенциометры бывают ручные (переносные, лабораторные) и автоматические. Характерной особенностью автоматических потенциометров в отличие от переносных и лабораторных является то, что регулирование компенсирующего напряжения перемещением движка по реохорду производится не вручную, а автоматически с помощью электронного усилителя и реверсивного двигателя.

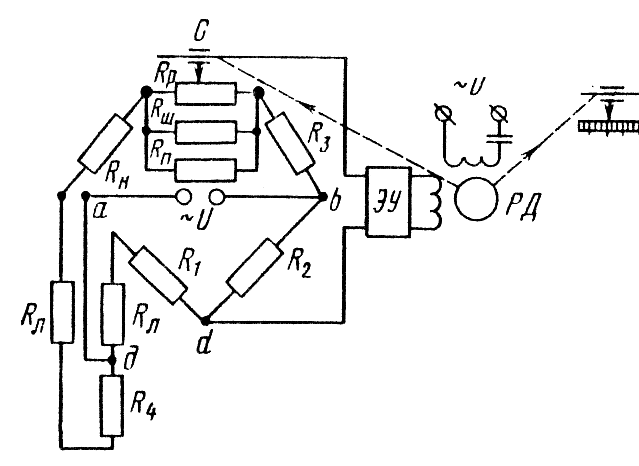

Рис.2.14. Измерительная схема уравновешенного
автоматического моста
