5.6. Расходомеры щелевые
Принцип их действия основан на измерении уровня жидкости в сосуде при свободном вытекании ее через отверстие в дне или боковой стенке.
Щелевой расходомер (рис. 5.13) состоит из прямоугольного корпуса 2 со штуцерами: боковым (или верхним) — для подвода измеряемой жидкости и нижним — для слива в открытый приемник. Корпус разделен внутри глухой перегородкой, имеющей профильную сливную щель. Профиль и размеры щели подбираются такими, чтобы зависимость между расходом и уровнем жидкости была линейной. Это позволяет иметь равномерную шкалу прибора.
Для измерения уровня в сосуде перед сливном щелью погру-жена пьезометрическая трубка 3, через которую непрерывно продува-ется воздух. Количество продуваемого воздуха контролируется с помо-щью стаканчика 4, а давление его поддерживается постоянным редуктором 6 и контролируется прибором 5. Фильтр 7 служит для очистки воздуха.
Давление в пьезометрической трубке создается противодавлением столба жидкости перед щелью, поэтому оно определяет уровень, а следовательно, и массовый расход контролируемой среды. Гидростатический напор в пьезометрической трубке измеряется дифференциальным манометром 1.
В
пищевой промышлен-ности щелевые
расходомеры широко применяются
для из-мерения расхода загрязнен-ных
жидкостей, известкового
молока, диффузионного сока, сусла-самотека.
Эти расходо-меры
хорошо зарекомендова-ли себя при
измерении быстрокристаллизирующихся

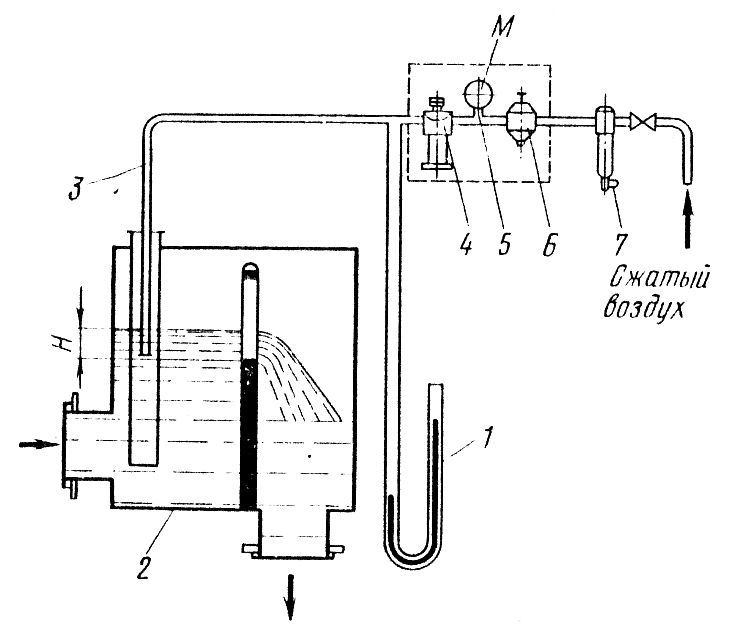

Рис.5.13. Схема щелевого расходомера
жидкостей и растворов. Диа- пазон
измерения
расхода 10…50 м3/ч;
основная погрешность устройства в
комплекте с вторичным прибором ±3,5%.
5.7. Расходомеры индукционные
Рассмотренные выше методы измерения расхода и количества вещества характеризуются тем, что чувствительный элемент прибора находится непосредственно в измеряемой среде и подвергается механическому и химическому ее воздействию и вызывает потерю давления потока, а непрерывное воздействие измеряемой среды на чувствительный элемент оказывает с течением времени отрицательное влияние на точность, надежность и срок службы прибора. Кроме того, нельзя забывать о том, что чувствительные элементы или продукты их окисления могут оказывать воздействие на качество готовой продукции.
Для измерения расходов в технологических процессах производства продукции, разрушающе действующей на материал соприкасающихся с ними частей расходомера, описанные выше методы и приборы вообще непригодны.
Существует ряд приборов для измерения расхода жидкости, чувствительный элемент которых не имеет непосредственного с ней кон-такта, что позволяет применять их при агрессивных средах. К числу таких приборов относятся электромагнитные ( индукционные) расходомеры.
Принцип действия индукционных расходомеров основан на измерении ЭДС, индуктируемой в потоке электропроводной жидкости под действием внешнего магнитного ноля. Схема преобразователя индукционного расходомера приведена на рис. 5.14. Жидкость, протекающая в трубе 1, изготовленной из немагнитного материала, пересекает силовые линии магнитного поля, создаваемого электромагнитом 2. Под действием магнитного поля в жидкости индуктируется ЭДС, пропорциональная средней скорости потока и при постоянном сечении трубы—расходу.
Индуктируемая ЭДС снимается двумя электродами 3, расположенными в одном поперечном сечении трубы. Величина ЭДС усиливается и измеряется во вторичном приборе. В расходомере предусмотрена возможность подключения любых блоков системы ГСП, работающих от входных токовых сигналов О—5 мА, пневматических сигналов 0,02—0,1 МПа.
Индукционные расходомеры дополнительно к отмеченным выше преимуществам в отсутствии контакта чувствительного эле-мента с измеряемой средой, к тому же практически безынерцион-ны, что немаловажно при использовании их в автоматических сис-темах регулирования; показания приборов не зависят от вязкости, плотности и характера потока (ламинарный, турбулентный) жидкости.
Индукционные расходомеры применяются для измерения расхода многих продовольственных продуктов — пива, виноградного и яблочного соков, сахарного сиропа, патоки, кофейной гущи, жидких дрожжей, молока, крахмальной пульпы и др.
П
риборы
обеспечивают измерение расхода 1—2500
м3/ч
при внутренних диаметрах трубопроводов
от 3 до 1000 мм. Погрешность не превышает
± 1,5 %.

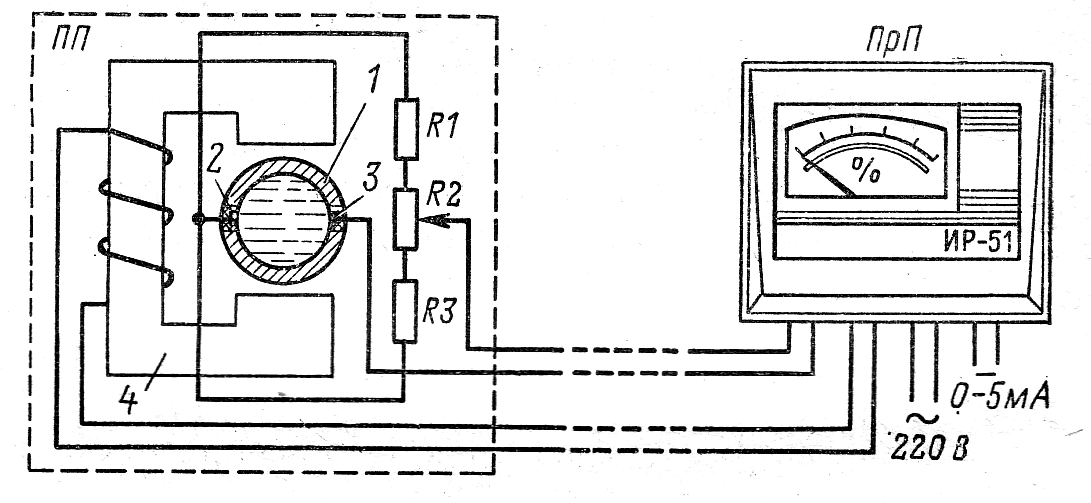

Рис. 5.14. Схема индукционного расходомера жидкости типа ИР-51
