5.5. Расходомеры постоянного перепада давления
Наиболее распространенными расходомерами постоянного перепа-да давления являются ротаметры. Они широко используются в вино-дельческом, спиртовом, ликеро-водочном, масложировом и других производствах. Принцип действия ротаметров основан на вертикальном перемещении поплавка, находящегося внутри конической трубки, под воздействием проходящего снизу вверх потока измеряемой среды.

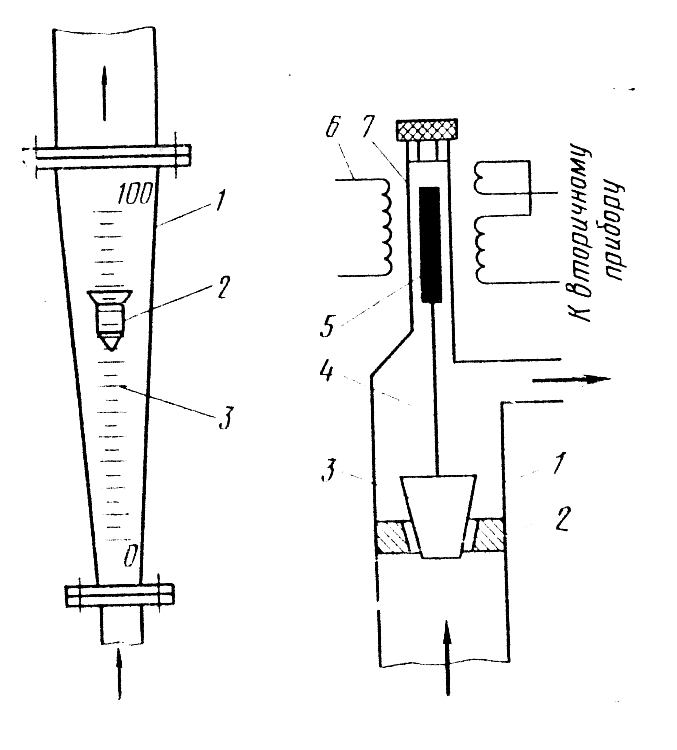

На рис. 5.11 показана схема стеклянного поплавкового ротаметра, представляющего собой вертикально расположенную стеклянную трубку 1, расширяющуюся кверху, внутри которой находится поплавок 2, свободно плавающий в потоке. Протекающий снизу вверх поток поднимает поплавок до тех пор, пока кольцевая щель между стенками конусной трубки и поплавком не достигнет величины, при которой действующие на поплавок силы уравновешиваются. В этот момент поплавок устанавливается на той или иной высоте в зависимости от величины расхода.
Объемный расход вещества, протекающего через ротаметр, опре-деляется по формуле
(5.3)
г
де
- коэффициент расхода;
FT—
площадь поперечного сечения трубки,
соответствующая подъему поплавка па
определенную высоту,
м2;
F—
площадь лобовой поверхности поплавка,
м2;
-
плотность вещества, кг/м3;
p
— перепад давления над поплавком
и под ним, Па.
Из этой формулы следует, что при
постоянном
значении всех величин, кроме FT
, расход определяется высотой
подъема поплавка. Эта высота в простей-ших
стеклянных
ротаметрах определяется визуально по
положению верхней плоскости
поплавка. Для отсчета па внешней
поверхности трубки
нане-сена равномерная шкала 3,
отграду-ированная
в
единицах объема. Рота-метры со
стеклянной трубкой изго-товляются
на давление жидкости
или газа, не превышающее
0,6 МПа. В технологических
процессах пищевых производств
используются в основном ротаметры
типа РМ.
В пищевой промышленности применяются также ротаметры с Рис.5.11. Схема ратаметра пневматической и электрической систе-Рис.5.12. Схема ротаметра с мой дистанционной передачи по- электрической передачей казаний.
Ротаметр с дистанционной электрической передачей типа РЭД (рис.5.12) состоит из металлического корпуса 1 с диафрагмой 2, в отверстии которой перемещается поплавок 3, жестко соединенный со штоком 4. Сердечник 5, насаженный на верхнем конце штока, находится внутри разделительной трубки 7, окруженной катушкой 6, которая включена в дифференциально-трансформаторную схему вторичного электрического прибора.
Ротаметры с пневматической дистанционной переда-чей состоят из двух основных частей: собственно ротаметра, устро-енного аналогично ротаметру, показанному на рис. 5.12, и механизма пневматической дистанционной передачи, включающего пневмопреоб-разователь и узел обратной связи (см. рис.).
Ротаметры с дистанционной передачей показаний рассчитаны на рабочее давление до 6,27 МПа. Пределы измерения расходов (в расчете на воду) от 0,44·10-4 до 0,44·10 -2 м3/с. Основная погрешность преобразо-вателя и вторичного прибора ±2,5…3%.
