6.7. Радиоизотопные уровнемеры
Принцип действия радиоизотопных уровнемеров основан на исполь-зовании зависимости интенсивности потока ионизирующего излучения, падающего на приемник (детектор) излучения, от положения уровня измеряемой среды.
По сравнению с уровнемерами, основанными на других принципах измерений, радиоизотопные приборы являются наиболее универсальными, так как обеспечивают бесконтактное измерение и сигнализацию уровня в открытых и закрытых емкостях любых жидких и сыпучих сред. Точность и стабильность их работы не зависят от изменения состояния и параметров измеряемой среды.
Основными
элементами любого радиоизотопного
прибора являются:
источник ионизирующего излучения;
приемник (детектор) излучения;
электронная схема, преобразующая и
усиливающая сигнал
от детектора; измерительный (показывающий,
самопишущий,
сигнализирующий и др.) прибор. Источник
излучения чаще всего выполняется в виде
отдельного блока. Вид излучения (
-,
-
или
излучение)
и активность источника выбираются в
каждом конкретном случае в зависимости
от решаемой задачи.

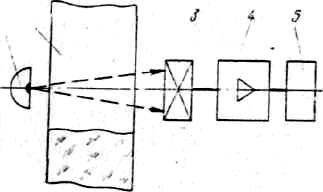

Рис.6.13. Структурная схема радио- Рис.6.14 Структурная схема следящего
изотопного сигнализатора уровня радиоизотопного уровнемера
В
большинстве
серийных радиоизотопных приборов
используются
источ-ники
-излучения.
Ослабление
-излучения
(или уменьшение его интенсив-ности)
после прохождения через слой вещества
выражается следующей зависимостью:
, (6.1)
где
I
— интенсивность излучения после
прохождения через поглотитель;
—
интенсивность
излучения до прохождения через
поглотитель;
—
линейный коэффициент
ослабления, зависящий от энергии
излучения и природы
вещества, 1/м:
d
—
толщина слоя поглотителя, м.
В качестве детекторов применяют ионизационные камеры, газоразрядные и сцинтилляционные счетчики, полупроводниковые детекторы.
В детекторах энергия ионизирующего излучения преобразуется в электрическую. В ионизационных камерах выходной сигнал имеет аналоговую форму, в остальных детекторах—дискретную.
Радиоизотопный сигнализатор (реле) уровня (рис.6.13) предназначен для бесконтактной сигнализации о подходе границы раздела двух сред к заданному значению. Сигнализатор состоит из источника излучения 1, детектора 3, усилителя 4 и сигнализирующего устройства 5. Интенсивность ионизирующего излучения от источника 1 к детектору 3 при прохождении через слой материала в емкости 2 уменьшается вследствие поглощения его материалом. В результате на детекторе 3 возникает сигнал, который усиливается усилителем 4 и подается в измерительное устройство 5.
Выпускается широкая номенклатура радиоизотопных сигнализаторов уровня, предназначенных для использования в различных отраслях промышленности. Радиоизотопные уровнемеры для непрерывного измерения уровня жидких или сыпучих материалов представляют собой следящую систему, в которой источник и детектор излучения непрерывно авто-матически следят (перемещаются) за изменением уровня. При этом точность слежения составляет ±2—10 мм. Диапазон измерения от 0 до 20 м.
Следящий радиоизотопный уровнемер (рис.6.14) основан на поглощении -излучения контролируемым материалом. Слежение за уровнем жидкости или сыпучего материала в емкости 1 осуществляется путем синхронного перемещения источника 2 и приемника 5 излучения, находящихся на тросах или гибких лентах в трубах 6, помещенных внутрь емкости. Следящая система 3 состоит из дифференциального усилителя и электродвигателей с редукторами, осуществляющими перемещение источника и приемника излучения. Представление измерительной информации об изменении уровня обеспечивается с помощью измерительного прибора 4.
