6.2.4. Вибрационные уровнемеры
В основу работы вибрационных уровнемеров положена зависимость параметров механической колебательной системы уровнемера от положения контролируемого уровня. Достоинствами этой группы уровнемеров являются их бесконтактность; возможность измерения уровня сред, находящихся под давлением, в условиях изменения вяз-кости, плотности и температуры среды; помехоустойчивость и т. п. Однако вибрационные уровнемеры пока не получили широкого распространения.
Вибрационный уровнемер жидкости (рис. 6.6) состоит из уровнемерной трубки 3, закрепленной на упругом основании и соединяющейся с резервуаром 5 с помощью трубопровода 6. К уровнемер-ной трубке 3, являющейся чувствительным элементом первичного изме-рительного преобразователя, подводятся механические колебания от электромагнитного возбудителя 4. Свободные колебания уровнемерной труб-ки 3 будут зависеть от уровня жидкости в ней. Параметры этих колебаний — резонансная частота или период колебаний воспринимаются приемником-адап-тером 2, сигнал от которого поддается на усилитель 1.
Таким
образом, напряжение, пропорциональное
перемещению трубки,
снимается с приемника-адаптера 2
и
в фазе с колебаниям трубки 3
поступает с выхода усилителя 1
на электромагнитный возбудитель 4,
по-полняющий
потери колебательной энергии трубки.
3.
Следовательно,
возникают незатухающие колебания,
период которых
(или частота) связан с уровнем жид-кости
в трубке. К выходу
усилителя может быть подключен
измери-тельный прибор.

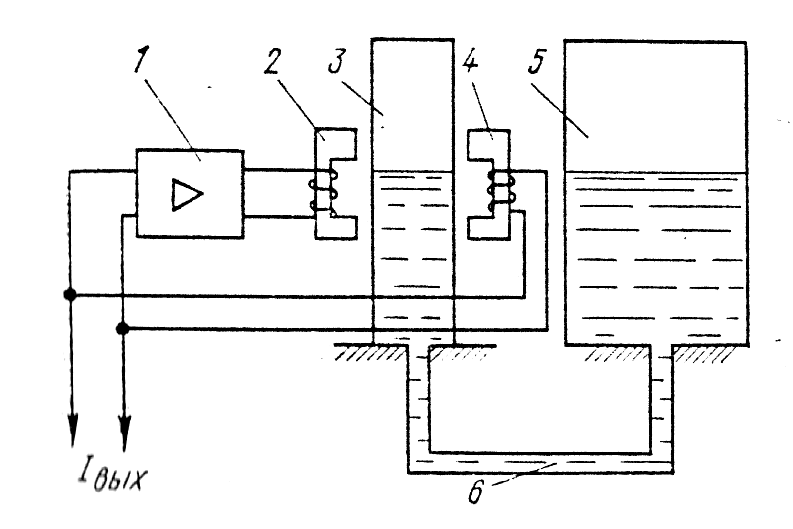

Рис. 6.6. Структурная схема вибрационного уровнемера
6.3. Гидростатические уровнемеры
Принцип действия гидростатических приборов основан на измерении давления, создаваемого столбом жидкости. По способу изме-рения этого давления гидростатические подразделяются на приборы с непрерывным продуванием воздуха или газа (пьезометрические уровнемеры) и с непосредственным измерением столба жидкости.
6.3.1. Пьезометрические уровнемеры
В пьезометрическом уровнемере (рис. 6.7) сжатый воздух или газ через дроссель 5 и ротаметр 4 попадает в открытую с одного конца пьезометрическую трубку 1, погруженную в резервуар 2. Давление воздуха в пьезометрической трубке создается противодавлением столба жидкости и равно ему. Поэтому давление воздуха, измеряемое манометром 3, характеризует положение уровня жидкости в резервуаре. Шкала манометра градуируется в еди-ницах высоты уровня жидкости. Величина расхода воздуха, продуваемого непрерывно через пьезометрическую трубку, устанавливается дросселем 5, а контроль осуществляется ротаметром 4. Основная погрешность этой группы приборов ±2,5%. Пьезометрические уровнемеры хорошо действуют при работе с различными жидкими средами, в том числе с агрессивными, загрязненными, содержащими механические включения.

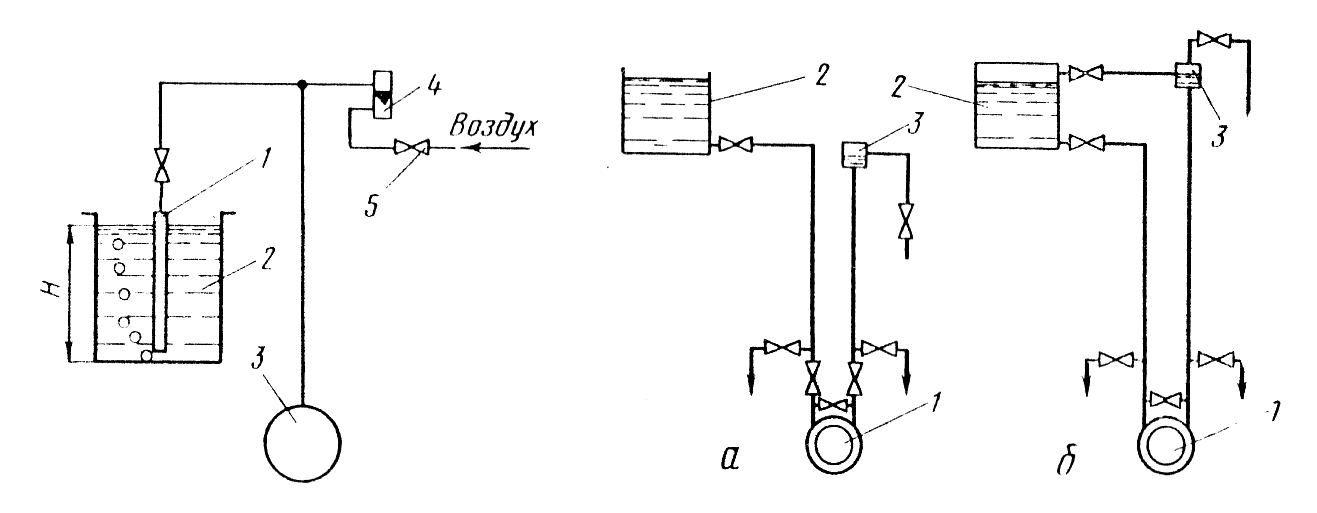

Рис.
6.7. Пьезометрический уров- Рис.
6.8. Гидростатические уровнемеры
немер с продуваемым воздухом с непосредственным измерением столба жидкости дифманометром
6.3.2. Гидростатические уровнемеры
Гидростатические уровнемеры с непосредственным измерением столба жидкости представляют собой дифференциальные манометры, которыми можно измерять уровень в открытых и закрытых сосудах, находящихся под давлением выше и ниже атмосферного.
При установке дифференциального манометра 1 (рис. 6.8) применяется уравнительный сосуд 3, создающий постоянный столб жидкости в одном из колен. Во втором колене прибора высота столба жидкости изменяется с изменением уровня в сосуде 2, что позволяет по величине перепада, показываемого манометром, судить о положении уровня.
