6.2.2. Мембранные уровнемеры

М ембранные уровнемеры применяются для измерения уровня зерна н других сыпучих "неслеживающихся" материалов. В мембранном сигна-лизаторе уровня зерна (рис. 6.3), крепящего­ся к стенке бункера, усилие дав-ления зерна воздействует на гиб­кую мембрану 1 из прорезиненной ткани с жестким металлическим диском 2 и пере-мещает ее, преодолевая усилие пружины 3. Перемещение мембраны пропорционально ве-личине слоя зерна над мембраной. Это пере-мещение приводит к переключению элект-рических контактов микропереключателя 4, находящегося внутри корпуса 5. Срабаты­вание контактов происходит при высоте слоя пшеницы над мембра­ной около 150 мм.

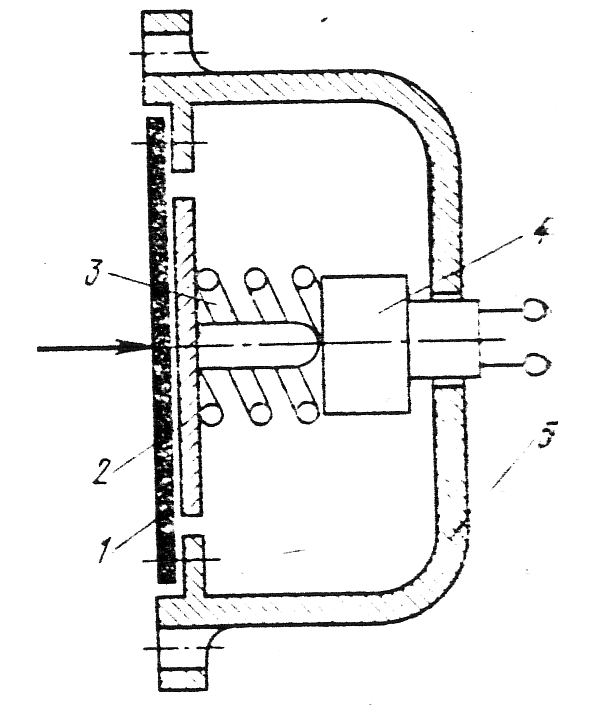

Рис. 6.3. Мембранный сигнализатор уровня.

6.2.3. Контактно-механические уровнемеры

Для измерения уровня сыпучих материалов, изменяющегося в широком диапазоне (до нескольких десятков метров), применяются специальные установки, в которых уровень непрерывно или периодически контролируется с помощью щупа, опускаемого до поверх­ности материала и тормозимого им. Основной частью уровнемера периодического действия для емкостей с большим диапазоном из­менения уровня (рис. 6.4) является электромеханическая лебедка 1 с электротормозом 2, приводимая во вращение от электродвига­теля. На цилиндрический барабан лебедки намотан трос, к которо­му подвешен щуп (груз) 4. С валом барабана через механический редуктор соединяется сельсин-датчик 5, электрически связанный с сельсином-приемником 6 измерительного прибора. Трос, на котором подвешен груз, проходит через направляющие ролики, а также через ролик реле троса 3, являющегося чувствительным элементом установки. Управление установкой производится от блока 7, в ко­тором расположены все кнопки управления, релейная схема, реле времени, а также сигнальная арматура. До начала измерения груз находится в бункере в верхнем фиксированном положении. При необходимости измерения производится однократное нажатие кнопки «Пуск». Далее весь цикл измерения производится с помощью аппаратуры управления автоматически.

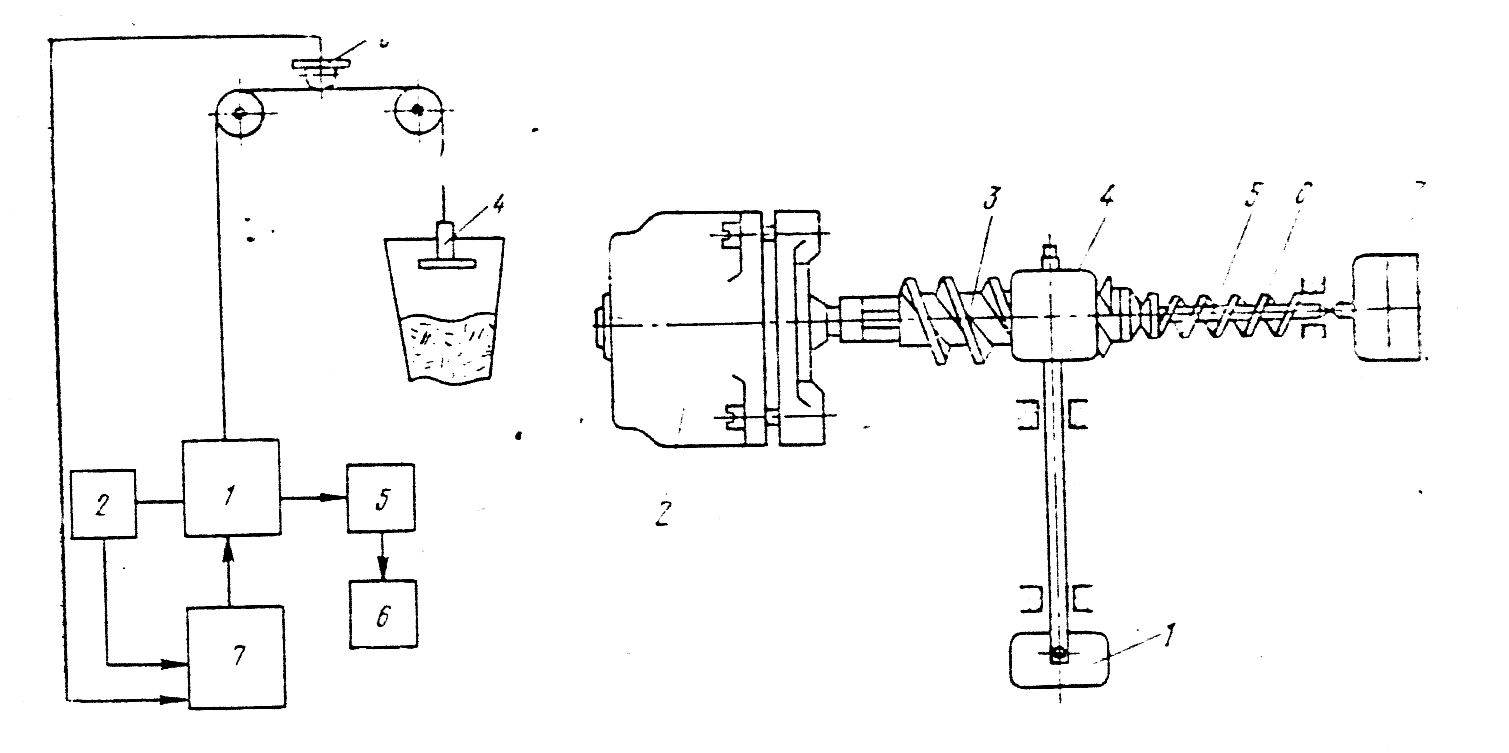

Р ис. 6.4. Схема контактно-меха- Рис. 6.5. Схема сигнализатора верхнего

ческого уровнемера со щупом уровня с вращающейся крыльчаткой

При измерении включается электролебедка, щуп (груз) опуска­ется до уровня материала и ложится на него, натяжение троса при этом ослабевает. Ослабление троса вызывает срабатывание реле троса, которое отключает цепь электродвигателя, и электролебедка останавливается. Через несколько секунд выдержки, необходимой для отсчета наблюдателем показаний по шкале уровня, лебедка включается на подъем щупа. Дойдя до исходного положения, ле­бедка с помощью конечного выключателя останавливается. Затем может производиться новый цикл измерения.

Некоторое распространение получили уровнемеры, основанные на использовании принципа торможения материалом вращающего­ся вала с крыльчаткой. Сигнализатор верхнего уровня различных материалов (рис. 6.5) представляет собой крыльчатку 1), вращае­мую от электродвигателя с редук-тором 2 с помощью червячной пары 3 и 4. Крыльчатка вращается до тех пор, пока уровень конт­ролируемого материала ниже нее. При погружении же в материал крыльчатка 1 и находящееся с ней на одном валу червячное колесо 4 останавливаются. Под действием вращающего момента электро­двигателя, пре-одолевающего тормозное действие сыпучего материа­ла, червяк 3 перемещается вдоль своей оси, преодолевая сопротив­ление пружины 6. Через толкатель 5 червяк 3 нажимает на микро­переключатель 7, который отключает электродвигатель сигнализа­тора н включает цепи сигнализации. При опускании материала ниже крыльчатки червяк под действием пружины возвращается в прежнее положение и микропереключатель включает электродви­гатель и переключает цепи сигнализации.
