7. Измерение уровня
6.1. Основные понятия
Практически во всех технологических процессах пищевых произ-водств возникает необходимость измерять уровень жидких или сыпучих материалов непрерывно или сигнализировать о достижении ими макси-мального или минимального значения. При этом контроль уровня производится с целью учета наличия и расхода материалов, предупреждения переполнения емкостей и бункеров, сигнализации отклонения от заданного значения, а также для отмера определенных порций применяемых материалов. Особенно широко средства измерений уровня используются в производствах, связанных с переработкой и транспортировкой больших объемов жидких продуктов (пивоваренное, спиртовое, винодельческое, производство соков и т. п.), а также на элеваторах и мельницах.
Разнообразие условий измерения обусловило применение большого количества физических принципов, положенных в основу современных средств измерений уровня. Широкое применение находят механические, гидростатические, электрические (в том числе волновые), акустические, радиоизотопные принципы измерений.
Современные приборы для измерения уровня можно разделить на две группы:
уровнемеры, обеспечивающие получение непрерывной информации о положении уровня в контролируемой емкости в любой момент времени;
сигнализаторы, обеспечивающие получение информации (сигнала) о достижении каких-либо фиксированных значений уровней, определяемых местом установки их чувствительных элементов.
6.2. Механические уровнемеры
Уровнемеры и сигнализаторы этой группы получили широкое распространение в пищевой промышленности благодаря простоте, надежности и низкой стоимости. К группе механических уровнемеров относятся средства измерений, основанные на использовании механического силового воздействия уровня измеряемого материала на их чувствительный элемент. К механическим относятся поплавковые (наиболее распространенные), мембранные и контактно-механические, а также вибрационные приборы.
Поплавковые уровнемеры
Существует большое разнообразие типов и модификаций поп-лавковых уровнемеров и сигнализаторов, различающихся конструкцией, характером измерения (непрерывное или дискретное, пределами изме-рения, условиями применения, системой дистанционной передачи и т. п. Принцип их действия основан на использовании перемещения поплав-ка, плавающего на поверхности жидкости. Это перемещение механически или с помощью системы дистанционной передачи (механической, пневматической, электрической, частотной и др.) передается к измерительной части прибора.
Действие поплавковых уровнемеров основано на законе Архимеда. Чувствительным элементом этих приборов является поплавок.
Существует два типа поплавковых преобразователей. В первом применяется поплавок, плавающий на поверхности жидкости и имеющий постоянную глубину погружения. Уровень жидкости определяется измерением перемещения поплавка. Во втором измеряется выталкивающая сила, действующая на поплавок (буек), глубина погружения которого меняется в зависимости от уровня жидкости. Перемещение поплавка передается па преобразователь для преобразования перемещения поплавка в выходной сигнал.

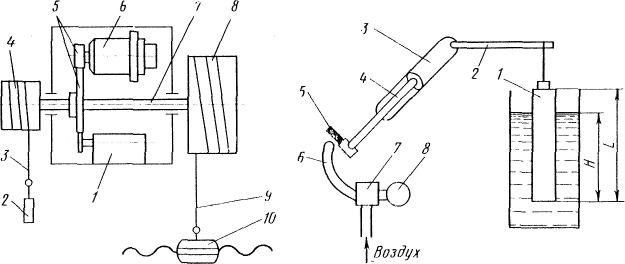

Примером уровнемера с плавающим поплавком может служить уровнемер с сельсинным преобразователем (рис. 6.1). Прибор включает сель-син 6, приводимый в движение поплавком 10, следующим за колебаниями измеряемого уровня. Поплавок подвешен на тросе 9, навивающимся на мерительный барабан 8, один оборот которого соответствует перемещению поплавка на 0,5 м. На вал 7 барабана насажено зубчатое колесо 5, сцепленное с шестерней сельсина и шестерней счетчика 1. Трос поплавка натягивается противовесом 2, подвешенным на тросе 3 к барабану 4.
Вторичный прибор состоит из сельсина-приемника, связанного со счетным механизмом, позволяющим определять измеряемый уровень с точностью до миллиметра. Кроме того, вторичный прибор имеет два контакта для сигнализации предельных положений уровня. Диапазон измерения уровня - 10 м.
В уровнемерах с поплавком переменного погружения (буйковых уровнемерах) используются упругие элементы с линейной харак-теристикой (торсионная трубка, пружины).
Схема буйкового уровнемера с пневматической передачей показана на рис. 6.2. Чувствительный элемент — цилиндрический буек 1 — подвешен к рычагу 2, укрепленному па конце упругой торсионной трубки 3, внутри которой располагается стальной стержень 4. На свободном конце стержня укреплена заслонка 5 пневмоустройства 7.
Р
ис.
6.1. Поплавковый уровнемер Рис. 6.2.
Принципиальная схема уровнеме-
с
сельсинным преобразователем
ра
переменного погружения с пневматичес-
кой
передачей показаний
на расстояние
Под действием силы тяжести буйка торсионная трубка и стальной стержень закручиваются. При этом угол закручивания пропорционален силе тяжести буйка, изменяющейся с изменением уровня жидкости. Во время поворота стержня торсионной трубки заслонка отклоняется относительно сопла 6 на такой же угол.
Угловое перемещение заслонки преобразуется пневмоустройством 7 в пропорциональное изменение давления воздуха, измеряемое прибором 8 со шкалой, отградуированной в единицах уровня. Недостатком буйковых уров-немеров является зависимость их показаний от плотности жидкостей.
Такие уровнемеры рассчитаны на 19 пределов измерения от 0—20 мм до 0—16 м. Классы точности приборов 1 и 1,5. Предельно допускаемое рабочее давление 10 МПа.
