9. Приборы для измерения вязкости жидкостей
8.1. Основные сведения
Приборы для измерения вязкости жидкостей — вискозиметры — получают все большее распространение для анализа состава и свойств различных пищевых продуктов, так как для многих из них вязкость представляет собой параметр, определяющий качество и состав.
Для жидкостей характерна динамическая вязкость — величина, равная отношению силы внутреннего трения, действующей на поверхности слоя жидкости при градиенте скорости, равном единице, к площади этого слоя.
Единица динамической вязкости носит название паскаль-секунда.
Жидкости, подчиняющиеся закону Ньютона, т. е. имеющие линейную зависимость вязкости от скорости сдвига, называются ньютоновскими. Существуют также жидкости, для которых эта зависимость нелинейна. Такие жидкости называются неныотоновскнми. Очень многие жидкости пищевой промышленности относятся именно к этому классу жидкостей. Это многие коллоидные растворы, опара, тесто, шоколадные и кондитерские массы, фруктовые пасты и начинки п др.
Кинематическая вязкость (в м2/с) представляет собой отношение динамической вязкости к плотности жидкости:
В пищевой промышленности вязкость часто измеряется в условных единицах, которые представляют собой отношение времени истечения определенного объема анализируемой жидкости ко времени истечения того же объема дистиллированной воды:
градусы
В настоящее время наибольшее распространение получили механические и акустические вискозиметры. В зависимости от режима работы вискозиметры могут быть циклического и непрерывного действия, по функциональному назначению — показывающими, регистрирующими, бесшкальными и др.
При измерении вязкости жидкостей следует иметь в виду значительное влияние на нее температуры, что требует введения соответствующих поправок.
8.2. Механические вискозиметры
Принцип действия механических вискозиметров основан на зависимости выходных сигналов от молекулярно-механических свойств анализируемой жидкости, а также на зависимости этих сигналов от молекулярно-механических явлений, протекающих в контролируемой жидкости. Механические вискозиметры предназначены для измерения вязкости различных жидкостей и их структурно-механических свойств. Они подразделяются на капиллярные, шариковые, ротационные и вибрационные, каждый из которых имеет определенную, весьма широкую область применения.
8.2.1. Капиллярные вискозиметры
Капиллярные вискозиметры, пли вискозиметры истечения, получили широкое распространение в лабораторной практике благодаря высокой точности, широкому диапазону измерений и сравнительной простоте. В последние годы появились капиллярные вискозиметры, предназначенные также для автоматического контроля и регулирования вязкости в ходе технологических процессов. Используются они чаще всего для контроля вязкости относительно чистых и однородных жидкостей, не содержащих крупных взвешенных частиц и газовых включений, например негазированных вин и фруктовых вод, водно-спиртовых растворов и т. п.
Действие капиллярных вискозиметров основано на использовании закона Пуазейля для истечения жидкости из капиллярных трубок, который записывается в следующем виде:
,
где
—
объемный расход жидкости, вытекающей
из трубки, м3/с;
— диаметр трубки, м;
— динамическая вязкость жидкости,
;
— длина трубки, м;
— разность давлений между концами
трубки, Па.
При
постоянном значении величин
и
формула для определения вязкости
принимает вид
.
Таким
образом, измерение вязкости сводится
к измерению перепада давления между
концами капиллярной трубки, через
которую протекает анализируемая
жидкость. При этом истечение жидкости
может происходить под действием силы
тяжести или внешнего давления из
цилиндрических трубок круглого сечения,
а также из плоских щелей произвольной
формы. Известны также капиллярные
вискозиметры, в которых измеряется
время истечения постоянного количества
анализируемой жидкости т. В этом случае
динамическая вязкость
.

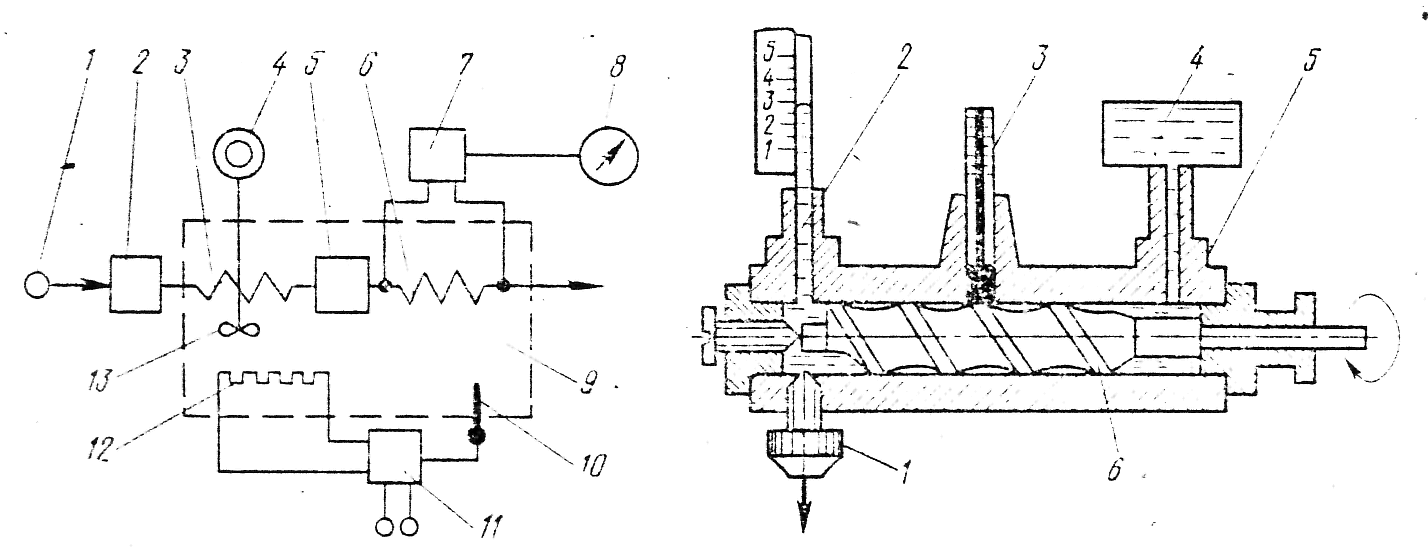

Рис.8.1. Структурная схема Рис.8.2 .Функциональная схема автоматического капиллярного вис- вискозиметра для
козиметра высоковязких продуктов
В автоматическом вискозиметре (рис. 8.1) анализируемый продукт от точки отбора пробы 1 насосом 2 подается через змеевик 3 и регулятор расхода 5 в измерительный капилляр 6. Основные части прибора помешены в термостат 9 с мешалкой 13, обычно заполняемый маслом. Привод мешалки осуществляется электродвигателем 4. Температура в ванне термостата измеряется термометром 10 и поддерживается постоянной с помощью терморегулятора 11, управляющего нагревателем 12. Перепад давления па капиллярной трубке измеряется с помощью дифманометра 7, показания от которого передаются на вторичный прибор 8, отградуированный в единицах вязкости. Точность измерений определяется в основном точностью поддержания расхода анализируемой жидкости и ее температуры. Диаметр d и длина l капиллярной трубки выбираются в зависимости от пределов измерения и рода анализируемой жидкости.
Имеется ряд конструкций капиллярных вискозиметров, построенных по указанной схеме. Пределы измерения их от 0,001 до 10 Па-с. Погрешность измерения вязкости лабораторными приборами ±0,3%,. автоматическими приборами ±1—2,5%.
Для исследования реологических свойств высоковязких продуктов (патоки, масел, теста) применяются специальные вискозиметры (рис.8.2). Внутри массивного корпуса 5 с постоянной скоростью вращается червяк 6 и продавливает испытуемый продукт из сосуда 4 в измерительную трубку 2 и через выходной вентиль 1 в наружный приемный трубопровод или приемную емкость. Высота подъема анализируемого продукта в измерительной трубке 2 служит мерой его вязкости и отсчитывается по шкале. Термометр 3 служит для контроля температуры и введения соответствующих поправок. Погрешность измерения подобными устройствами ±5°/с
