9.3. Сорбционные влагомеры
В основе сорбционного метода измерения влажности лежит способность некоторых веществ, имеющих пористую структуру, адсорбировать влагу на своей поверхности. Эта влага находится в равновесном состоянии с влажностью измеряемой среды. Количество воды, адсорбируемой на поверхности, увеличивается с повышением влажности газа. Наряду с этими изменениями изменяются механические, электрические, массовые, цветовые и другие свойства материала, из которого изготовлены чувствительные элементы влагомеров.
Сорбционные влагомеры широко применяются для определения содержания влаги в различных газовых средах в широком температурном диапазоне — от —40 до +300° С. Известно большое число влагомеров газов, основанных на использовании сорбционного метода. К ним относятся деформационные, электрометрические, электролитические, подогревные электролитические, кулонометрические, сорбционно-частотные и др. Наибольший интерес представляют влагомеры кулонометрические, сорбционно-частотные и электрометрические, получающие в последнее время все большее распространение благодаря высокой чувствительности, точности и надежности.
9.3.1. Деформационные влагомеры
В качестве чувствительных элементов в этих влагомерах применяются различные нити или мембраны из органических или неорганических материалов, изменяющие свои механические свойства при поглощении влаги из окружающей газовой среды. Чаще всего в таких приборах чувствительными элементами являются пучок обезжиренных волос, животные пленки, капроновые нити, целлофан. Недостатками приборов являются слабое усилие, развиваемое чувствительным элементом, большая инерционность, возрастающая с понижением температуры, наличие гистерезиса и др.
9.3.2.Электрометрические влагомеры
Чувствительным элементом такого влагомера является твердый пористый сорбент, поглощающий водяной пар из окружающей среды. При этом происходит изменение электрических свойств сорбента, как правило, активного сопротивления или емкости, которые измеряются с помощью соответствующих электроизмерительных приборов.
Одним из таких устройств является чувствительный элемент из микропористого эбонита с напыленными металлическими электродами. Сопротивление его изменяется в зависимости от влажности окружающей газовой среды. Известны также чувствительные элементы из микропористого стекла, различных видов керамики и т. п.
Для измерения влажности парогазовой среды в хлебопекарных камерах при температуре 100—300° С применяются чувствительные элементы из очищенного специально обработанного хризотил-асбеста.
В зависимости от влажности удельное сопротивление такого измерительного преобразователя изменяется от 10 до 103 Ом-м.
В
последние годы получили распространение
влагомеры, в основу которых положено
измерение поверхностной проводимости
пленки окиси алюминия при адсорбции
на
ней
паров воды. Схема чувствительного
элемента такого электросорбционного
преобразователя показана на рис. 9.3.
Окисный слой образуется по специальной
технологии на алюминиевой подложке 4
из
двух слоев: внешнего с высокой пористостью
2
и
1 барьерного 3.
Алюминиевая
подложка 4
является
одним из электродов, вторым служит
проницаемый для водяных паров тонкий
слои золота 1,
нанесенный на внешнюю поверхность
оксидного слоя. Алюминиевое основание
и слой золота представляют собой в
сущности оксидно-алюминиевый конденсатор.
В зависимости от упругости водяного
пара в
окружающей
среде на поверхности преобразователя
сорбируется некоторое количество воды,
что приводит к изменению его электрического
сопротивления, которое измеряется
чувствительным электроизмерительным
прибором, отградуированным в единицах
влажности. Чувствительность таких
приборов около 0,1%, основная погрешность
± 1 %.

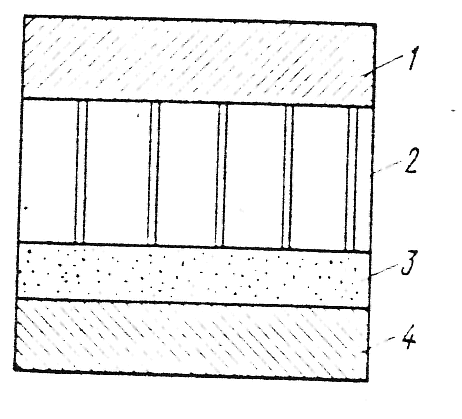

Рис. 9.3. Схема чувствительного элемента электросорбционного преобразователя влажности газа
1-тонкий слой золота, 2-внешнний слой с высокой пористостью, 3-барьерный слой, 4-алюминиевая подложка
