10.3.Электрофизические влагомеры
10.3.1. Кондуктометрические влагомеры
В основу принципа действия этих влагомеров положена зависимость электрического сопротивления от влагосодержания. В результате увлажнения большинство материалов, которые в сухом виде являются диэлектриками, становятся проводниками тока. При этом резкое изменение сопротивления оказывается в пределах относительной влажности — от 2 до 30 %.
Чувствительным элементом кондуктометрических влагомеров являются два электрода, конструктивно выполненных в виде пластин, цилиндрических трубок, роликов и т. п., а измерительным устройством — автоматический электронный мост сопротивления.
Электрическое сопротивление материала зависит не только от содержания в нем влаги, но и температуры, поэтому для термокомпенсации применяют термопреобразователи сопротивления. Кондуктометрические влагомеры применяют для измерения влажности зерна, муки, макаронных и кондитерских изделий и других сыпучих материалов.
Существует множество конструкций измерительных преобразователей и схем кондуктометрических приборов, предназначенных для анализа различных пищевых продуктов. Измерительный преобразователь влагомера макаронных изделий (рис. 10.1) состоит из стального стакана 1, являющегося внешним электродом, и короткого заостренного стержня 2, укрепленного в дне по оси стакана, являющегося внутренним электродом. В верхней части стакана с внутренней стороны запрессовано кольцо 3 из изоляционного материала. При измерении влажности пробу макаронных изделий 4 измельчают до крупности фракции 2—3 мм и засыпают в стакан преобразователя до полного его заполнения. После этого с помощью поршня 5 небольшого гидравлического пресса, встроенного в одном корпусе с прибором, проба уплотняется и производится измерение. Прессование измельченных макаронных изделий в преобразователе приводит к определенной плотности их, что способствует большей стабильности показаний прибора.

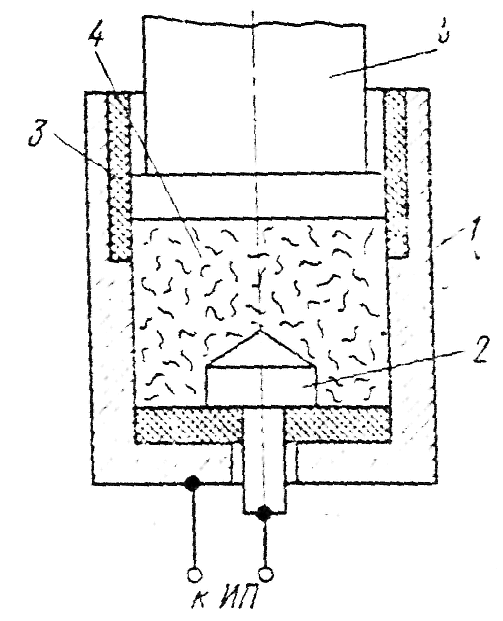

10.1. Измерительный преобразователь влагомера макаронных изделий
10.3.2. Диэлькометрические влагомеры
Принцип действия этих приборов основан на влиянии влаги в твердом теле на величину диэлектрической проницаемости. Диэлектрическая проницаемость сухого вещества обычно равна 2—5, а воды 81. При небольшом изменении содержания воды в веществе величина диэлектрической проницаемости значительно изменяется.
Любой диэлькометрический влагомер состоит из трех основных частей: преобразователя, высокочастотного генератора и измерительной схемы. Одной из главных частей являются преобразователи, в которых должны учитываться свойства контролируемых материалов. Преобразователи выполняются в виде двух плоских пластин или двух концентрических цилиндров, пространство между которыми заполняется анализируемым веществом. Для измерения параметров емкостного преобразователя применяются различные схемы, одна из которых показана на рис. 10.2.
Действующие по этой схеме влагомеры являются делителями напряжения, в которых одно плечо Z0 образуется конденсатором и постоянной емкостью или комбинацией реактивных и активных сопротивлений, а второе плечо ZХ — преобразователем, заполняемым анализируемым материалом.

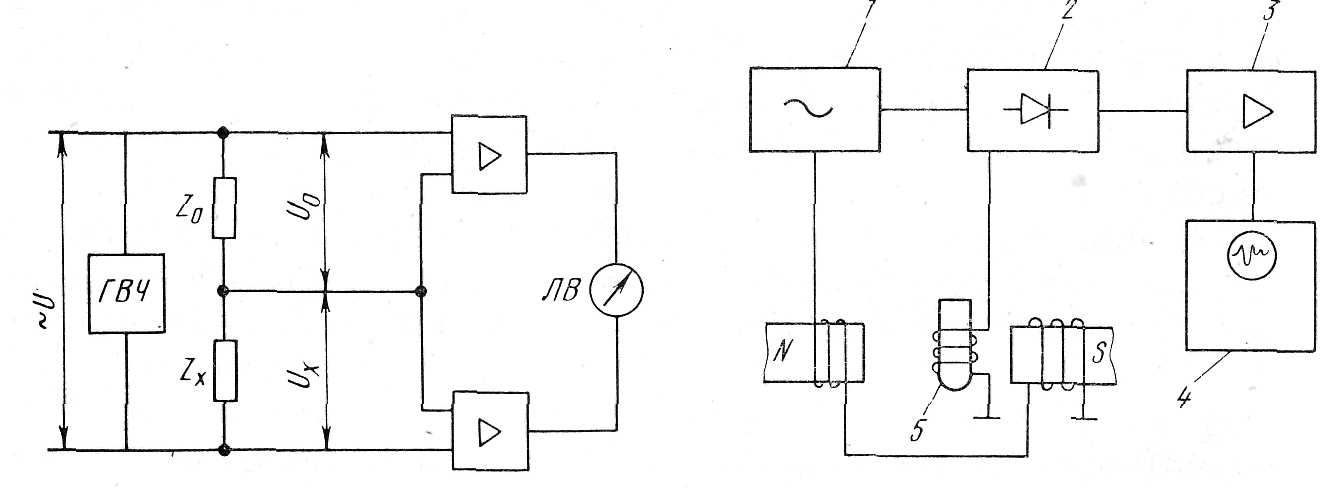

Рис. 10.2. Структурная схема влагомера с емкостным делителем напряжения
Рис. 10.3. Структурная схема влагомера ядерно-магнитного резонанса (ЯМР)
Напряжение питания U, подаваемое в плечи моста, вырабатывается генератором высокой частоты ГВЧ.
Измерение производится с помощью лампового вольтметра ЛВ, включенного на выходе делителя. При этом в дифференциальной схеме измеренная разность напряжений пропорциональна диэлектрической проницаемости или влажности материала.
Диэлькометрические влагомеры широко используются для измерения влажности различных пищевых продуктов и материалов: чая, варено-сушеных круп (овсяной, гороховой, рисовой, пшеничной), сливочного масла, сушеных молочных продуктов, маргариновой эмульсии, семян, мезги подсолнечника.
