11.4. Автоматические титрометры

Приборы, предназначенные для автоматического титрования растворов с целью определения концентрации вещества известной природы, находящегося в смеси с другими компонентами, называются автоматическими титрометрами (титраторами). По назначению автоматические титрометры делятся на лабора­торные и производственные. Лабораторные титрометры предназначены в основном для выполнения больших серий однотипных титрований. В этих приборах все подготовительные и вспомогательные операции выполняются вручную. Производственные автоматические титрометры предназначены для непрерывноциклического или непрерывного автоматического анализа техноло­гических потоков в промышленных условиях.

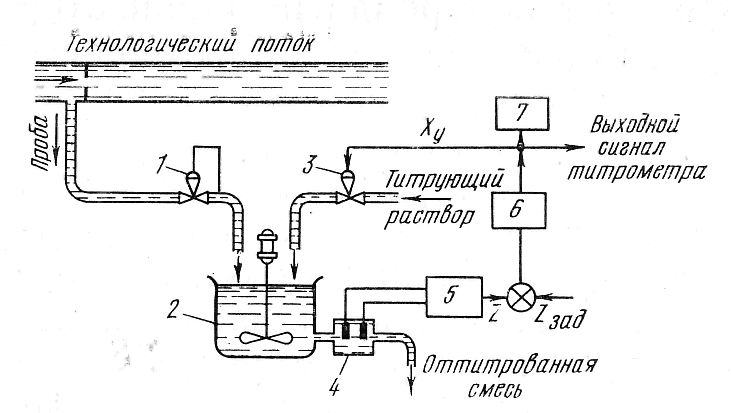

Рис.11.4. Схема непрерывного автоматического титрометра

На рис. 11.4 приведена схема автоматического титрометра. Проба отбирается из контролируемого технологического потока и непрерывно поступает в стабилизатор 1 (регулирующий ор­ган), а затем — в смеситель 2. Сюда же подается титрующий раствор, расход которого определяется регулирующим органом 3 (например, дозирующим насосом высо­кой точности). Соотношение количества титрующего раствора и титруемого ве­щества в смеси контролиру­ется вспомогательным автоматическим концентратомером 5 с преобразователем 4. Выходной сигнал Z пре -образователя сравнивается с заданным значением Z_ЗАД, соответствующим конечной точке титрования. Если они равны, расход титрующего раствора ос­тается неизменным и характеризует концентрацию контроли­руемого компонента пробы. В случае неравенства выходного сигнала и заданного значения сигнал рассогласования, преобразованный регулятором 6, подается на регулирующий орган 3, изменяющий подачу титрующего раствора. При линейной характеристике регулирующего органа 3 расход титрующего рас- твора пропорционален величине управляющего сигнала . Та­ким образом, прибор 7, регистрирующий величину , можно проградуировать в единицах концентрации определенного вещества.

11.5. Автоматические газоанализаторы

Средства измерений, предназначенные для определения количественного состава газовой смеси, называются газоанализаторами. В зависимости от назначения они подразделяются на переносные (лабораторные) и автоматические (стационарные), Автоматические газоанализаторы предназначены для непрерыв­ного автоматического измерения объёмного процентного содержания определяемого компонента в газовой смеси.

В пищевой промышленности газоанализаторы применяются для анализа топочных газов, получаемых при сжигании топлива, для контроля состава газовых сред в пекарных и сушильных камерах, концентрации водорода, сернистого и других газов в масло-жировом, винодельческом, сахарном, кукурузо-крахмальном производствах, а также для контроля концентрации предельных значений в пожаро- и взрывоопасных помещениях и в помещениях, где возможно скопление газов, вредных для здоровья обслуживающего персонала.

В зависимости от метода анализа газоанализаторы подразделяются на химические, термокондуктометрические, оптико-акустические, магнитные.
