3. Дослідження принципів роботи функціональних елементів мікропроцесорних систем засобами програмного комплексу Electronics Workbench

Схема з дільником струму представлена на Рисунку 10.

Рисунок 10. Схема з дільником струму.

При сполученні резисторів послідовно, їх еквівалентною схемою буде резистор з опором рівним сумі опору окремих резисторів:

Паралельне сполучення резисторів

При паралельному сполученні резисторів, обернена величина еквівалентного опору (провідність) дорівнює сумі обернених величин усіх опорів (провідностей).

Змішане сполучення резисторів

Схема складається з двох паралельно сполучених блоків, один з них складається з послідовно сполучених резисторів та , загальним опором , інший з резистора , загальна провідність буде становити:

Таким чином загальний опір можна обчислити за рівнянням:

Отже, у нашому випадку:

I=I₁₊I₂

I₁=E/R₁ I₂=E/R₂

I=E/R₁+E/R₂=E(I/R₁+I/R₂)

I=E(R₁+R₂)/(R₁*R₂)=ER₀

R₀=(R₁*R₂)/(R₁+R₂)

4. Опис процесу функціонування схеми

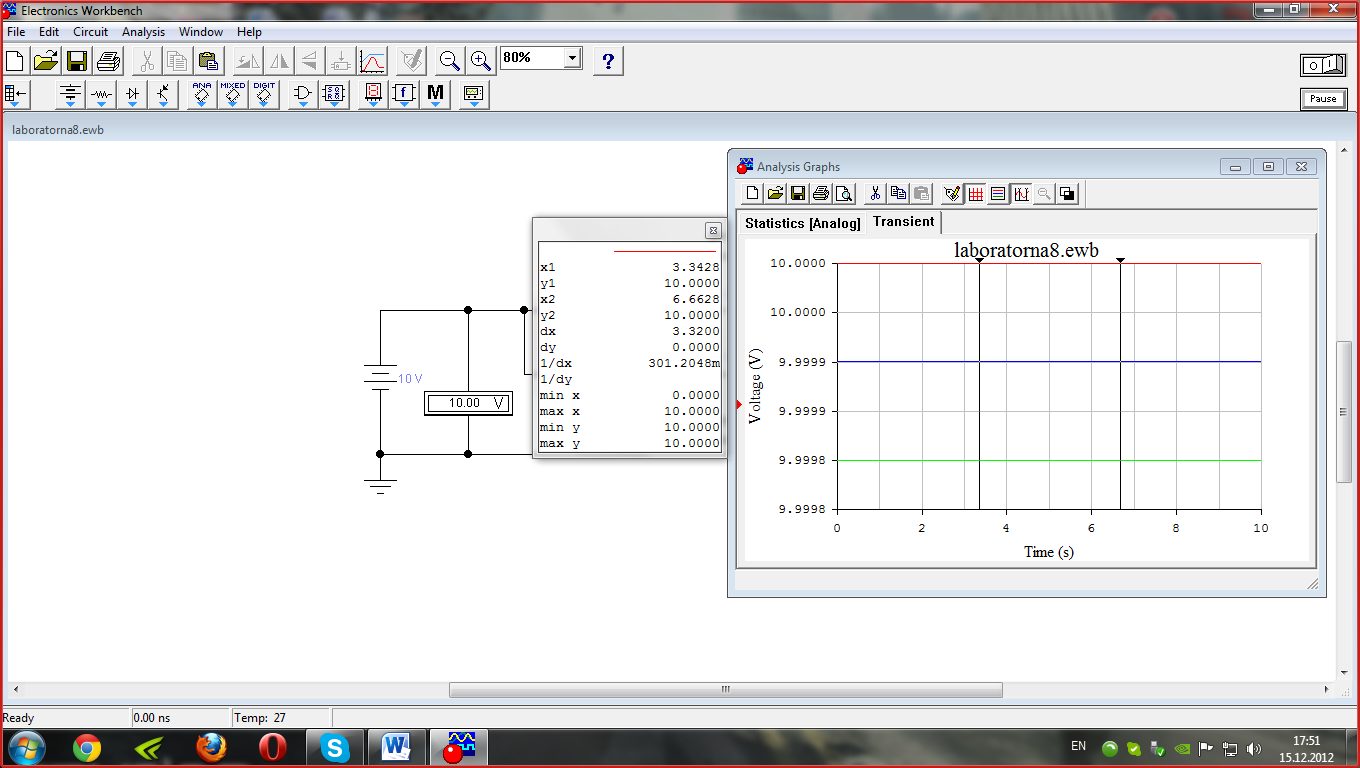

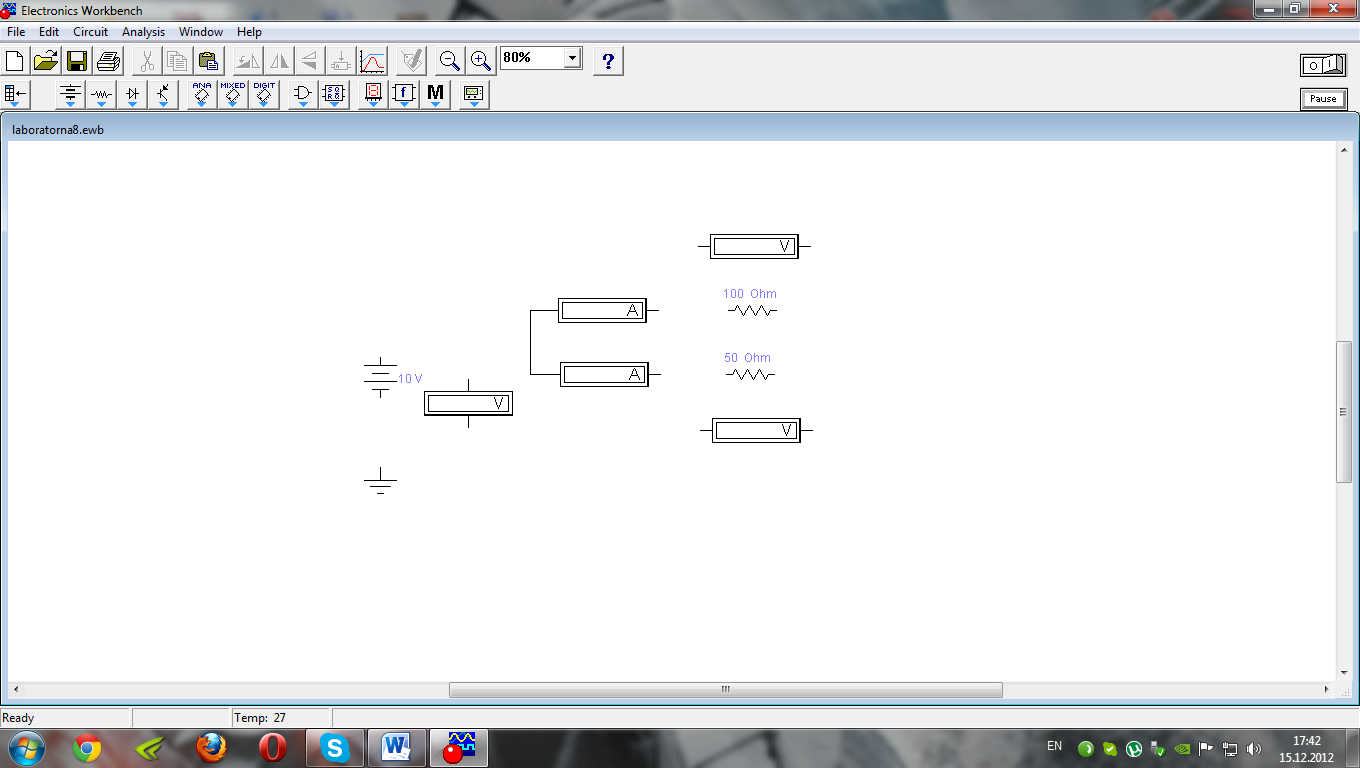

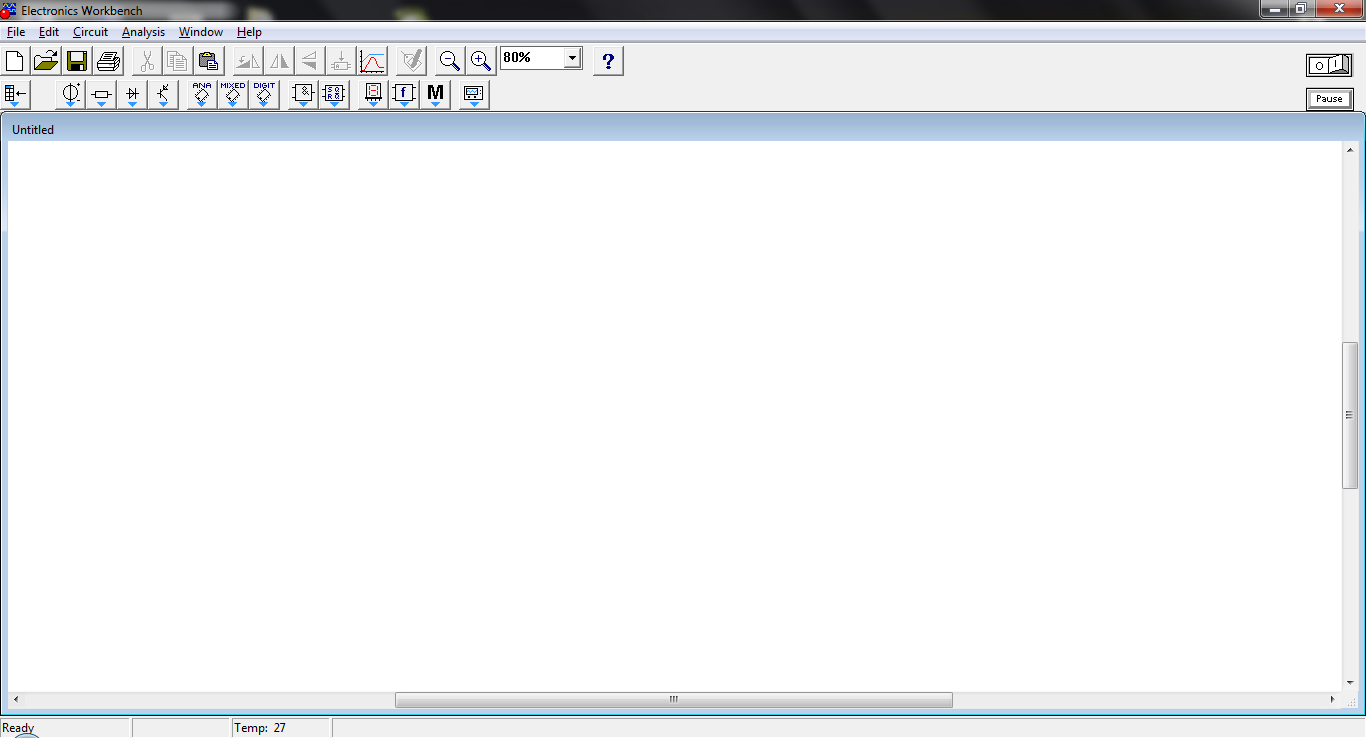

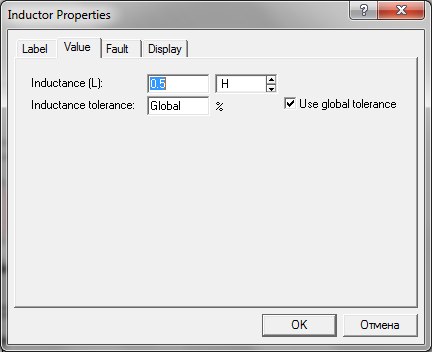

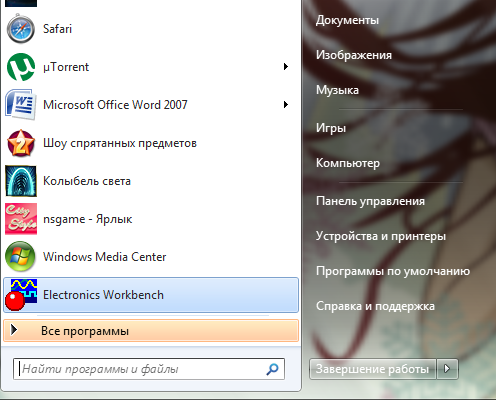

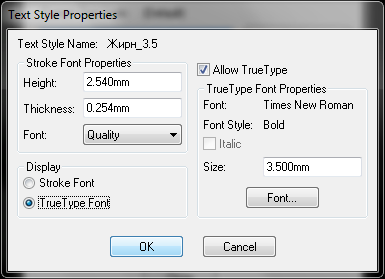

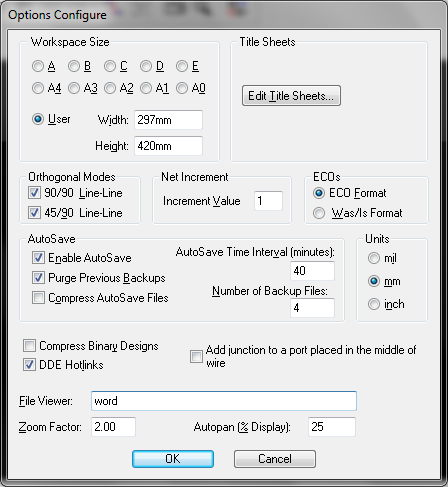

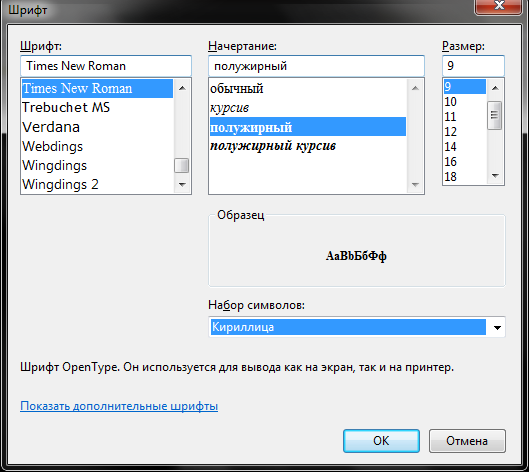

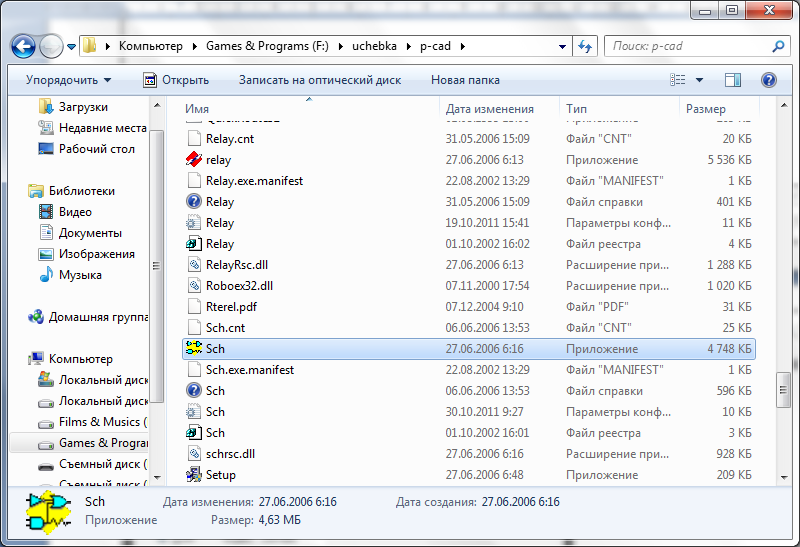

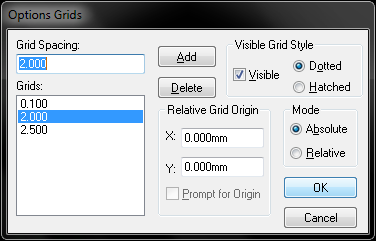

Розпочинаючи виконання завдання потрібно відкрити Electronics Workbench натиснувши ярлик в меню «Пуск»(Рисунок 12.). Після відкриття програми ми побачимо пусте вікно в якому можна розпочинати роботу над створенням самої схеми(Рисунок 13.). В це вікно ми вносимо ті компоненті які нам потрібні для роботи(Рисунок 14.), для зручності, компоненти розташовуємо в тому вигляді, як вони розташовані на схемі, щоб потім просто з’єднати їх за допомогою компонента «Лінія»(Рисунок 15.). Після того як ми зійснемо з’єднання, виконуємо редагування компонентів які можливо налаштувати(Рисунок 16.). Налаштовану схемо можна запустити(Рисунок 17.), завдяки кнопки живлення в правому верхньому куті(Рисунок 18).
