4.Опис модулів і блоків електроенцефалографа

БО - біологічний об'єкт, який підключається до технічного засобу через систему електродів(СЕ), прив'язану, як правило, до певних анатомічних точок на голові людини і використовувану для отримання електричних сигналів, що несуть інформацію про досліджувані процеси в головному мозку.

СЕ - система електродів має малий перехідний опір, і прикладається до поверхні шкіри на голові. З метою збільшення провідності шкіри на контактну поверхню електродів наносять гель. На голові електроди закріплюють за допомогою спеціальних еластичних шоломів. На лобові, скроневі, тім'яні і потиличні області півкуль закріплюються парні електроди. Електрод заземлення зазвичай поміщається на зап'ястку випробовуваного.

ПБП - підсилювач біопотенціалів служить для посилення дуже слабких електричних сигналів, що виникають в результаті діяльності головного мозку. Для посилення ЕЕГ і сигналів, що виникають при скороченні м'язів(міосигналів) застосовують зазвичай ПБП електронного типу : на транзисторах, на операційних підсилювачах або комбінованих. Для посилення сигналів головного мозку ПБП електронного типу непридатні, оскільки рівень їх власних шумів порівнянний величиной цих сигналів. Тому в електроенцефалографах застосовують ПБП параметричного типу, у яких рівень власних шумів дуже малий.

АК - аналоговий комутатор служить для перемикання електродів на різні канали і входи підсилювачів. У сучасних багатоканальних електроенцефалографах комутатори входять в комплекс приладів, що утворюють такого роду установку, і або монтуються на корпусі електроенцефалографа, або виносяться у вигляді спеціальної приставки. До комутаційного пристрою відносяться панель з гніздами для підключення електродів і багатополюсні перемикачі для комутації. Головна вимога тут - це хороші контакти і надійна ізоляція усіх ліній

ДП - друкуючий пристрій надає можливість друку результатів дослідження у фоновому режимі одночасно з реєстрацією або аналізом сигналів. Все на звичайному папері, що забезпечує низьку собівартість друку висновків.

ФНЧ і РФ - фільтр нижніх частот і режекторний фільтр потрібні для фільтрації сигналів, вони дозволяють підняти відношення сигнал/шум і цим покращити систему знімання сигналів.

ПК - персональний комп'ютер з програмним методом забезпечення для реєстрації, амплітудного, спектрального, кореляційного, когерентного аналізу, топографічного картирования, зберігання і автоматичної генерації опису ЕЕГ.

БЖ - блок живлення живить усі елементи, які у нас є в приладі.

БГР - блок гальванічної розв'язки здійснює захист пацієнта від поразки мережевою напругою.

АЦП- аналого-цифровий перетворювач, який здійснює перетворення аналогових сигналів в цифрову форму, прийнятну для введення в комп'ютер, із заданою частотою повторення таких перетворень.

МК - мікроконтроллер служить для перетворення інформації від пристрою, що поступає.

І - інтерфейс потрібний для перетворення логічних рівнів.

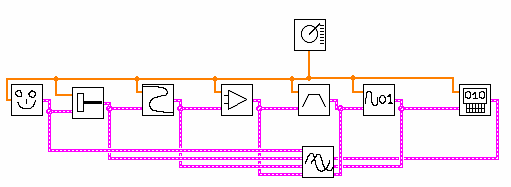

Рис. 7 Структурна схема віртуального приладу для збору ЕЕГ даних

Вона складається з наступних блоків(зліва направо) : блоку пацієнта, який грає роль джерела сигналів; набору електродів, які грають роль провідників біологічної електрики від кори головного мозку до блоків реєстрації і обробки; сполучних ліній, кабелів, передавальних сигнал від пацієнта до блоку обробки; підсилювача, фільтру, АЦП, блоку обробки сигналу, зазвичай комп'ютера. У схемі також є присутньою панель управління(вгорі), на якій є присутніми варіанти управління характеристиками і панель візуалізації(внизу), на якій відображається сигнал.

Частіше усього такі системи будуються на основі персонального

комп’ютера, рідше — на основі вбудованого процесорного блоку.

Цифрові електроенцефалографи, як і аналогові, мають вхідні комутатори, попередні підсилювачі і фільтри. Аналого-цифровий перетворювач(АЦП) забезпечує можливість використання комп'ютера для подальшої обробки та зберігання сигналів.

При достатній швидкодії комп'ютера і каналу входу даних фільтрація сигналів може робитися програмно, що спрощує побудову аналогових фільтрів, забезпечує стабільність характеристик тракту обробки, дає можливість оперативного регулювання частотної характеристики.

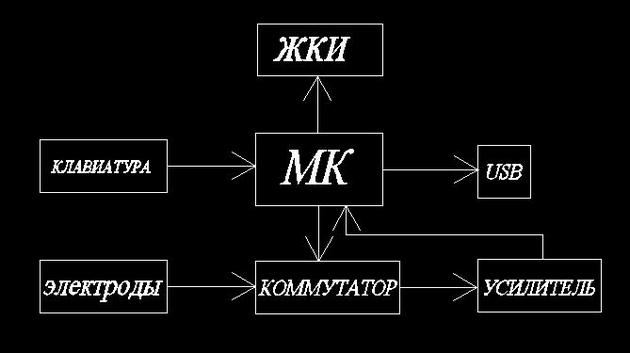

Рис.8 Структурна схема ЕЕГ
